Як виміряти опір-

Опір є фізичною величиною, яка характеризує властивості тіла (предмета) перешкоджати проходженню електричного струму.[1] в якійсь мірі опір аналогічно силі тертя, що виникає при переміщенні тіла по деякій поверхні. Опір вимірюється в омах (Ом): 1 Ом = 1 в (вольт, напруга) / 1 а (ампер, сила струму).[2] опір вимірюють за допомогою омметра або цифрового або аналогового мультиметра.

Метод1З 3:
Вимірювання опору за допомогою цифрового мультиметра

  1. Виберіть елемент, опір якого ви хочете виміряти.для отримання точного результату виміряйте опір кожного елемента ланцюга (схеми). Для цього або витягніть елемент з ланцюга, або виміряйте опір до підключення елемента до ланцюга. Вимірювання опору елемента, підключеного до ланцюга, може призвести до неточних результатів через вплив інших елементів.[3]
    • Наприклад, ви можете виміряти опір резистора, реле або мотора.
    • Перед вимірюванням опору ланцюга або окремого елемента переконайтеся, що будь-яке джерело живлення ланцюга відключений.[4]

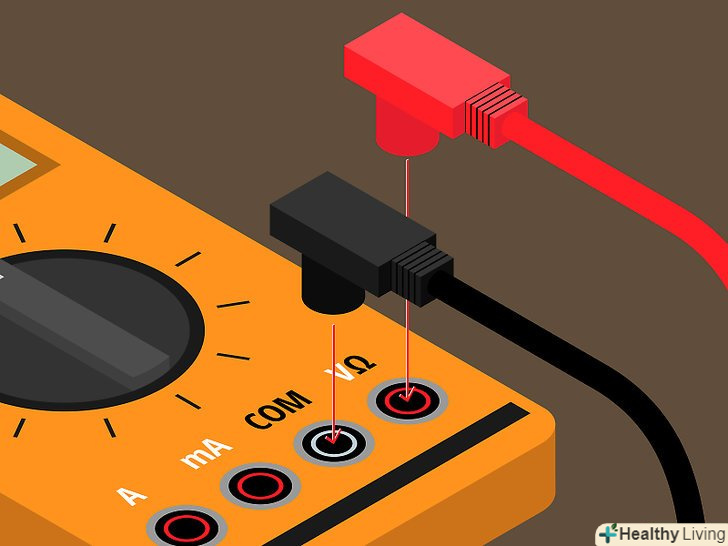

  2. Підключіть Щупи мультиметра до відповідних роз'ємів.більшість мультиметрів мають два щупа — чорний і червоний, а також кілька роз'ємів, які призначені для вимірювання різних величин — опору, напруги або сили струму. Як правило, роз'єми, призначені для вимірювання опору, позначаються буквами «COM» (англ. "common" - стандартний) і грецькою буквою Ω (омега), яка є символом одиниці виміру ом.[5]
    • Підключіть чорний щуп до роз'єму з написом "COM«, а червоний щуп до роз'єму з написом» Ohm" (Ом).
  3. Увімкніть мультиметр і задайте діапазон меж вимірювань.опір елемента може лежати в діапазоні від декількох омів (1 Ом) до декількох мегаомів (1000000 Ом). Для отримання точних результатів задайте діапазон значень опору, який відповідає обраному елементу. У деяких цифрових мультиметрах такий діапазон задається автоматично, а в інших це робиться вручну. Якщо ви знаєте, в якому діапазоні лежить опір обраного елемента, задайте відповідний діапазон; в іншому випадку визначте діапазон методом проб і помилок.
    • Якщо ви не знаєте діапазон, спочатку задайте середній діапазон; як правило, такий діапазон дорівнює 0-20 кОм.
    • Одним щупом доторкніться до одного висновку елемента (резистора), а другим щупом до протилежного висновку елемента.
    • На індикаторі відобразиться або "0,00«, або» OL", або фактичне значення опору.[6]
    • Якщо результат вимірювання дорівнює нулю, то обраний вами діапазон дуже великий; в цьому випадку звузьте його.
    • Якщо на індикаторі відображається " OL " (англ. » overloaded " — перевантажений), заданий вами діапазон занадто вузький; в цьому випадку збільште його до наступного максимального значення. Тепер ще раз виміряйте опір елемента.
    • Якщо на індикаторі відображається деяке число, наприклад, 58, то це і є значення опір резистора. Не забудьте врахувати заданий діапазон. У правому верхньому куті індикатора цифрового мультиметра відображається заданий вами діапазон. Якщо в кутку індикатора відображається " kΩ " (кОм), то опір резистора вимірюється в кілоомах, тобто в нашому прикладі воно дорівнює 58 кОм.
    • Знайшовши відповідний діапазон, спробуйте звузити його, щоб отримати більш точні результати. Використовуйте найменший діапазон для отримання найточніших значень опору.

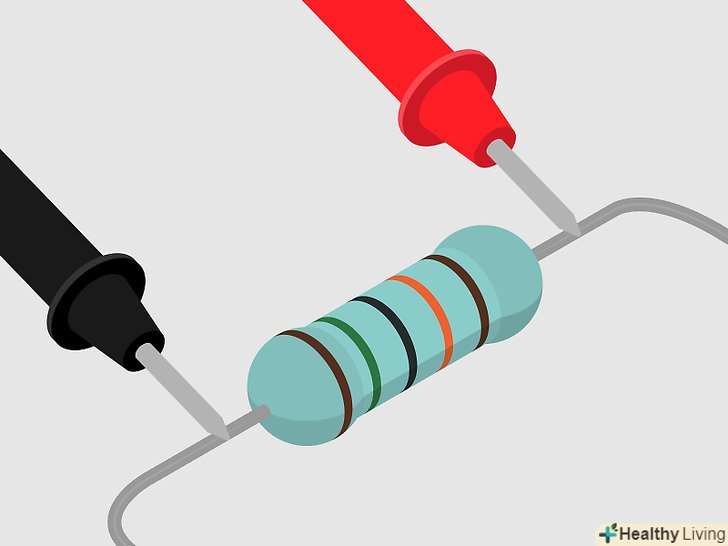

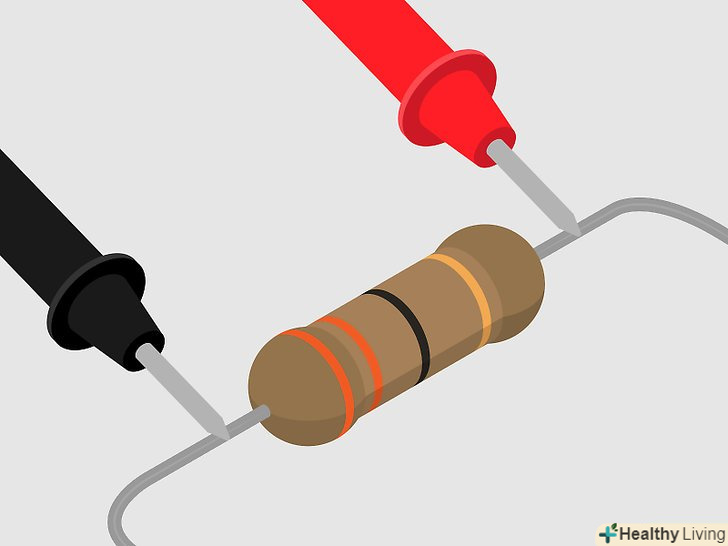

  4. Доторкніться щупами мультиметра до висновків резистора, опір якого ви хочете виміряти.Одним щупом доторкніться до одного висновку елемента, а другим щупом до протилежного висновку елемента. Дочекайтеся моменту, коли цифри на індикаторі перестануть змінюватися, і запишіть відображається число, яке є значенням опору резистора.
    • Наприклад, якщо на індикаторі відображається "0,6«, а в його верхньому правому куті відображається» MΩ", то опір резистора дорівнює 0,6 МОм.

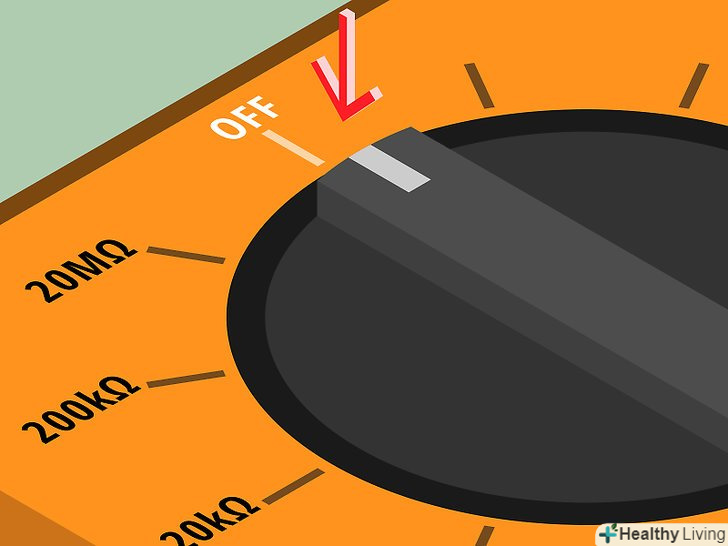

  5. Вимкніть мультиметр.закінчивши вимірювати опору резисторів, вимкніть мультиметр і від'єднайте Щупи.

Метод2 З 3:
Вимірювання опору за допомогою аналогового мультиметра

  1. Виберіть елемент, опір якого ви хочете виміряти.для отримання точного результату виміряйте опір кожного елемента ланцюга (схеми). Для цього або витягніть елемент з ланцюга, або виміряйте опір до підключення елемента до ланцюга. Вимірювання опору елемента, підключеного до ланцюга, може призвести до неточних результатів через вплив інших елементів.[7]
    • Наприклад, можна виміряти опір резистора або мотора.
    • Перед вимірюванням опору ланцюга або окремого елемента переконайтеся, що будь-яке джерело живлення ланцюга відключений.[8]

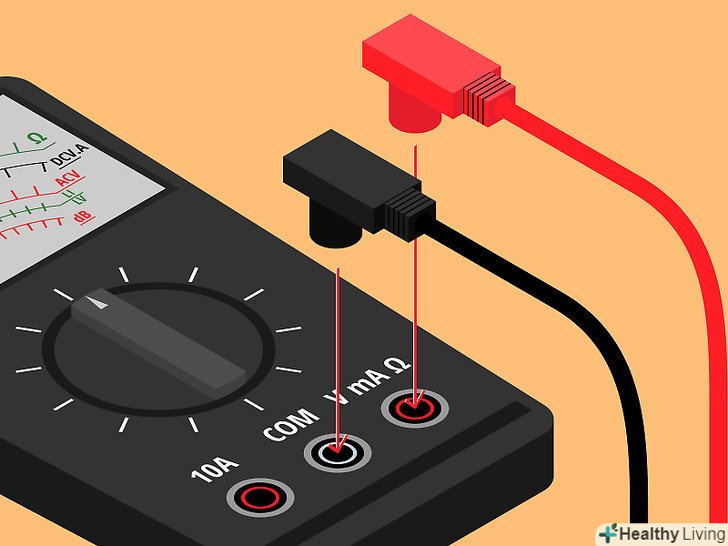

  2. Підключіть Щупи мультиметра до відповідних роз'ємів.більшість мультиметрів мають два щупа — чорний і червоний, а також кілька роз'ємів, які призначені для вимірювання різних величин — опору, напруги або сили струму. Як правило, роз'єми, призначені для вимірювання опору, позначаються буквами «COM» (англ. "common" - стандартний) і грецькою буквою Ω (омега), яка є символом одиниці виміру ом.
    • Підключіть чорний щуп до роз'єму з написом "COM«, а червоний щуп до роз'єму з написом» Ohm" (Ом).

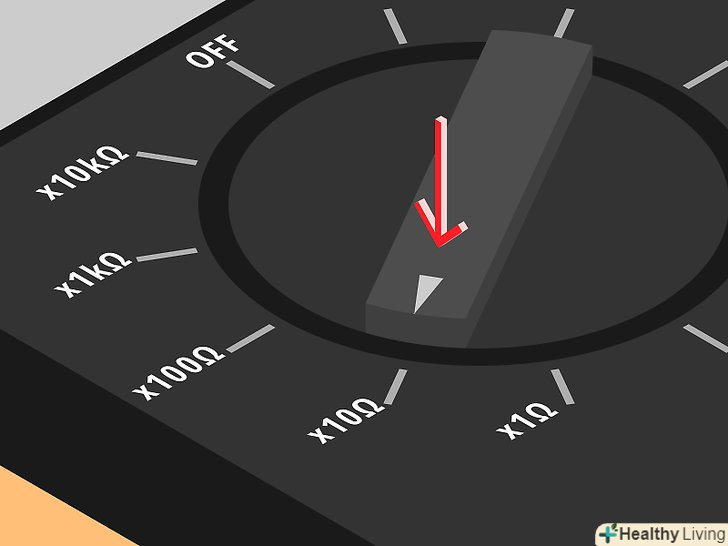

  3. Увімкніть мультиметр і задайте діапазон меж вимірювань.опір елемента може лежати в діапазоні від декількох омів (1 Ом) до декількох мегаомів (1000000 Ом). Для отримання точних результатів задайте діапазон значень опору, який відповідає обраному елементу. У деяких цифрових мультиметрах такий діапазон задається автоматично, а в інших це робиться вручну. Якщо ви знаєте, в якому діапазоні лежить опір обраного елемента, задайте відповідний діапазон; в іншому випадку визначте діапазон методом проб і помилок.
    • Якщо ви не знаєте діапазон, спочатку задайте середній діапазон; як правило, такий діапазон дорівнює 0-20 кОм.
    • Одним щупом доторкніться до одного висновку елемента (резистора), а другим щупом до протилежного висновку елемента.
    • Стрілка індикатора почне рух за шкалою і зупиниться у певного числа, вказуючи на значення опору елемента.
    • Якщо стрілка рухається до максимальної межі діапазону (ліва сторона), звузьте заданий діапазон, обнуліть мультиметр (встановіть стрілку на нулі) і повторіть вимір.
    • Якщо стрілка рухається до мінімальної межі діапазону (права сторона), розширте заданий діапазон, обнуліть мультиметр і повторіть вимір.
    • Аналогові мультиметри слід обнуляти після кожної зміни діапазону. Для цього доторкніться одним щупом до іншого, щоб викликати коротке замикання. Якщо стрілка не встановилася на нулі, підкоригуйте її положення за допомогою спеціального регулятора («Регулятор омов» або «Контроль нуля»).
  4. Доторкніться щупами мультиметра до висновків резистора, опір якого ви хочете виміряти.Одним щупом доторкніться до одного висновку елемента, а другим щупом до протилежного висновку елемента. Стрілка почне рух справа наліво-мінімальне значення опору (праворуч) дорівнює нулю, а максимальне значення (ліворуч) дорівнює 2000 Ом (2 кОм). Аналоговий мультиметр забезпечений відразу декількома шкалами, тому шукайте значення опору на шкалі, позначеної «Ω» (Ом).
    • У міру зростання значень числа на шкалі будуть згруповані ближче один до одного. Тому установка правильного діапазону вкрай важлива для отримання точних показань.
  5. Визначення опору.доторкнувшись щупами до висновків резистора, стрілка зупиниться десь посередині шкали. Переконайтеся, що ви зчитуєте значення зі шкали, позначеної «Ω» (Ом); запишіть число, на яке вказує стрілка-воно є значенням опору резистора.
    • Наприклад, якщо заданий вами діапазон дорівнює 0-10 Ом, а стрілка зупинилася у числа 9, то опір елемента дорівнює 9 Ом.

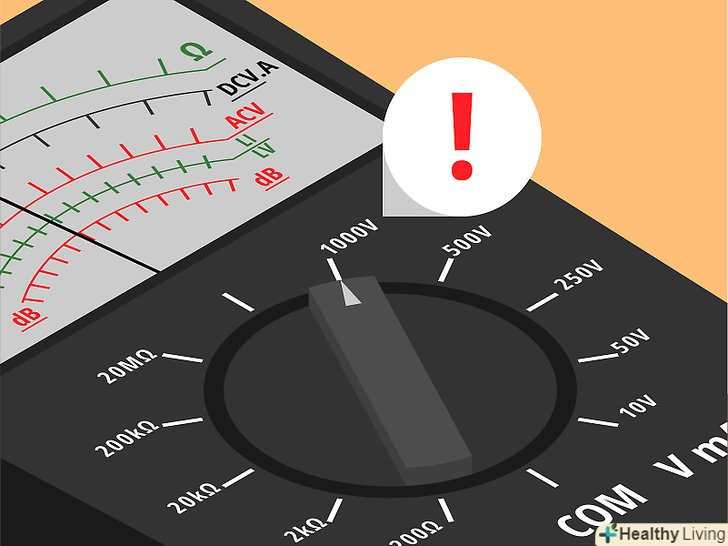

  6. Задайте максимальний діапазон напруги.закінчивши користуватися мультиметром, правильно вимкніть його. Для цього задайте максимальний діапазон напруги, щоб не пошкодити пристрій, якщо наступного разу ви (або хтось інший) забудете, що в першу чергу слід встановити діапазон. Вимкніть мультиметр і від'єднайте Щупи.

Метод3 З 3:
Отримання точних результатів вимірювання

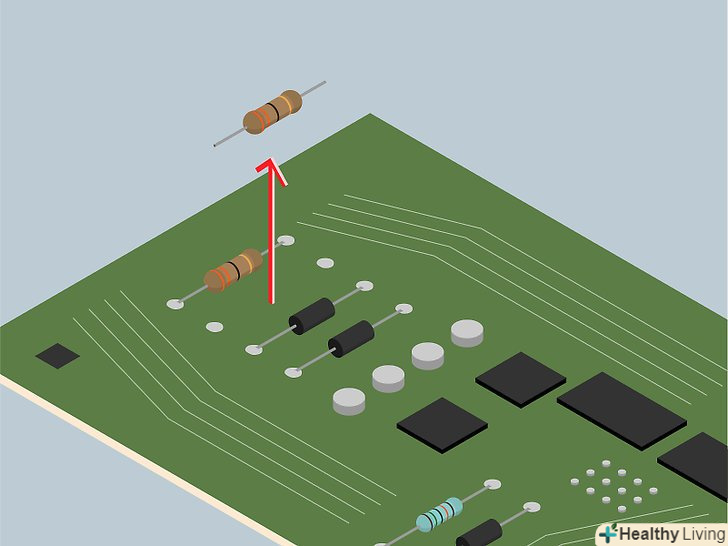

  1. Вимірюйте опір, коли елементи не підключені до ланцюга.якщо резистор підключений до ланцюга, то значення його опору буде неточним, так як мультиметр вимірює не тільки опір потрібного вам резистора, але і опору інших резисторів, включених в ланцюг. Однак, іноді потрібно виміряти опір резистора, підключеного до ланцюга.

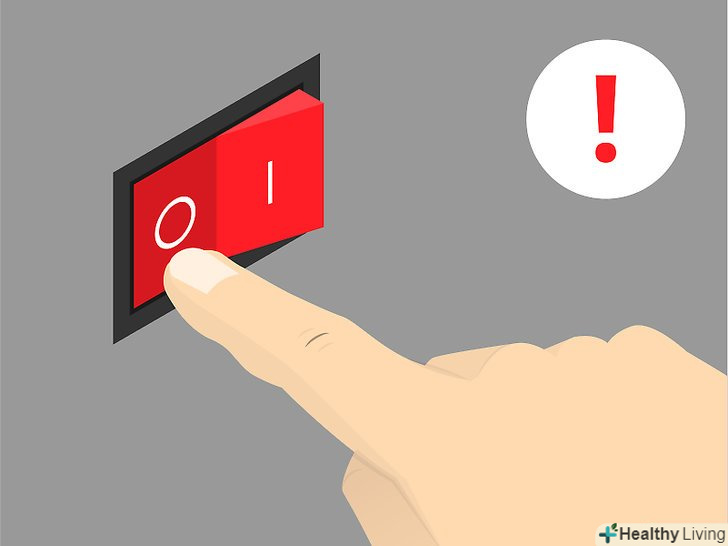

  2. Вимірюйте опір знеструмленого елемента.струм, що проходить через ланцюг, негативно позначиться на точності показань мультиметра, так як впливає на значення опору резисторів. Крім того, додаткова напруга може призвести до пошкодження мультиметра (тому не рекомендується вимірювати опір батарейки або акумулятора).
    • При вимірюванні опору конденсатора, включеного в ланцюг, спочатку необхідно розрядити його. Розряджений конденсатор буде заряджатися від мультиметра, що призведе до короткочасних стрибків показань приладу.

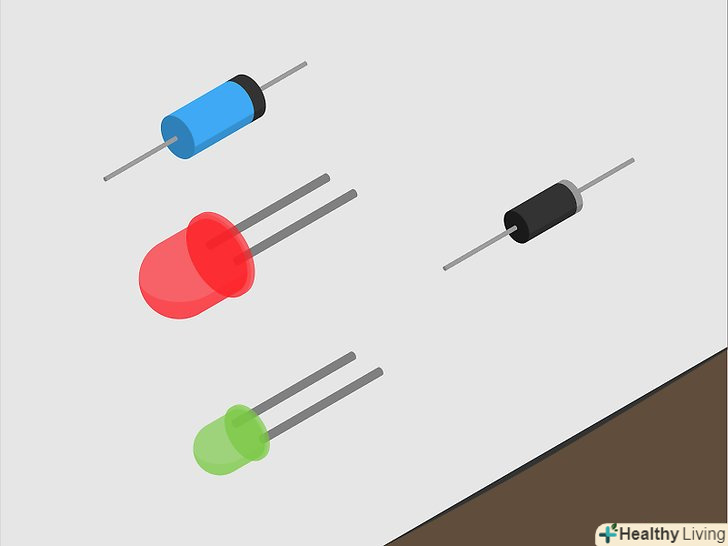

  3. Визначте наявність в ланцюзі діодів.Діоди проводять струм тільки в одному напрямку, тому, змінюючи положення щупів мультиметра при дотику до висновків ланцюга з діодами, ви отримаєте різні показання.

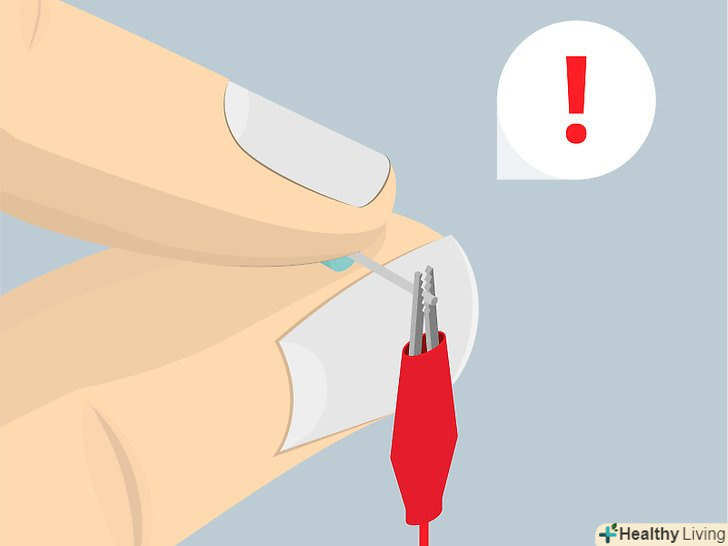

  4. Слідкуйте за пальцями. деякі резистори або інші елементи потрібно утримувати для забезпечення надійного контакту щупів мультиметра з висновками резистора (елемента). Дотик до резистора або щупів може призвести до неточних показань, тому що деяка кількість струму пройде через ваше тіло. Це не є серйозною проблемою в разі, коли Ви користуєтеся мультиметром низької напруги, але є перешкодою при роботі з мультиметром високої напруги.
    • Для того щоб при вимірюванні опору не торкатися руками елементів прикріпіть їх до випробувального стенду. Або ж прикріпіть до щупів мультиметра затискачі типу «крокодил», щоб захопити ними висновки резистора або іншого елемента, опір якого ви хочете виміряти.

Поради

  • Точність мультиметра залежить від його моделі. Похибка дешевого мультиметра складе ±1% від точного значення. Дорогий мультиметр забезпечить набагато більшу точність вимірювань.

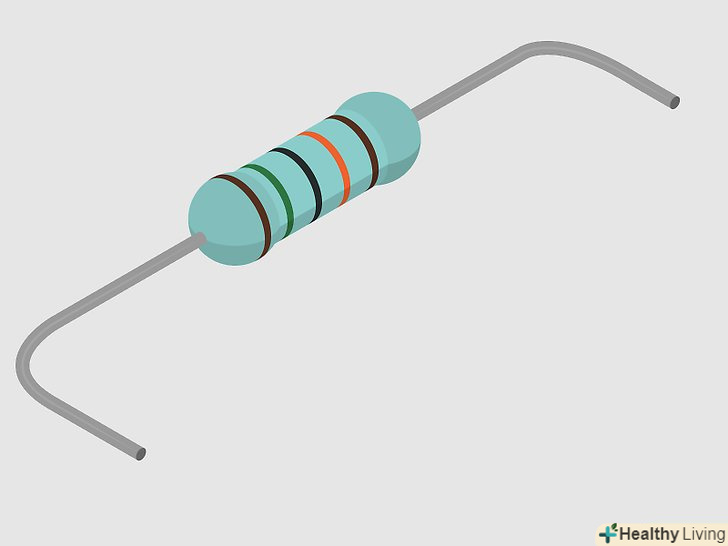

  • Рівень опору резистора можна дізнатися за кількістю і кольором смуг, нанесених на його корпус. Як правило, резистори маркуються чотирма або п'ятьма смугами. Одна смуга вказує на рівень точності.

Попередження

  • Щупи мультиметра бувають такими ж гострими, як голки. Якщо ви працюєте з такими щупами, тримайте їх подалі від гострих кінців, щоб не вколотися.
