Як зробити міцну човнову щоглу (з ілюстраціями)

Більшість людей ніколи не потребуватимуть щогли для човна, але їм може бути цікаво, як це робиться. Однак, хіба мало, раптом і вам коли-небудь захочеться зробити щось, подібне щоглі. Може бути невеликий флагшток або щось зовсім маленьке на зразок тростини. Ця стаття розповість вам як перетворити будь-який квадратний (в поперечному перерізі) шматок деревини в ідеально круглий, не користуючись токарним верстатом. Більшість човнових щогл конічні, але даний метод підходить як для прямих, так і для конічних щогл.

Кроки

  1. Визначте довжину щогли, яку ви хочете зробити, і її діаметр по всій довжині. наприклад, у вас може бути Щогла 64 мм в діаметрі біля основи, що доходять до 72 мм в 305 мм від основи і знову звужується до 38 мм в 305 мм від верхівки. Тут картинка зі сміховинно зменшеною щоглою для наочності.

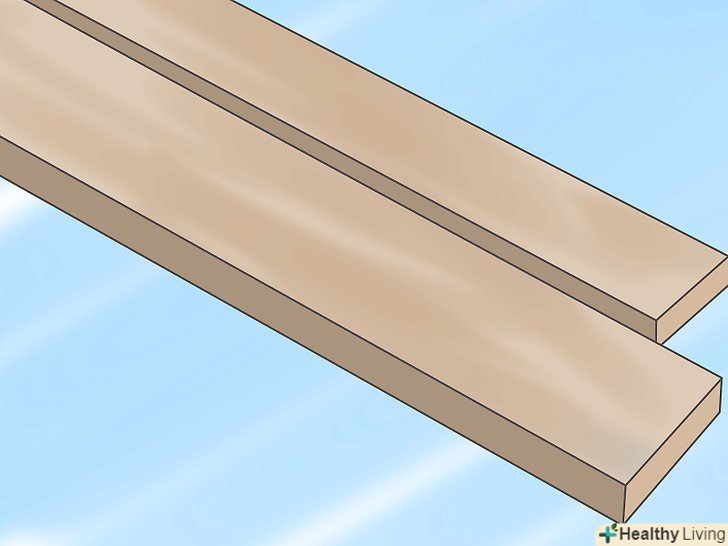

  2. Виберіть легку прямошарову деревину для вашої щогли. срібляста ялина-чудовий матеріал, але зазвичай шлюпкові майстри століттями користувалися тим, що було під рукою.

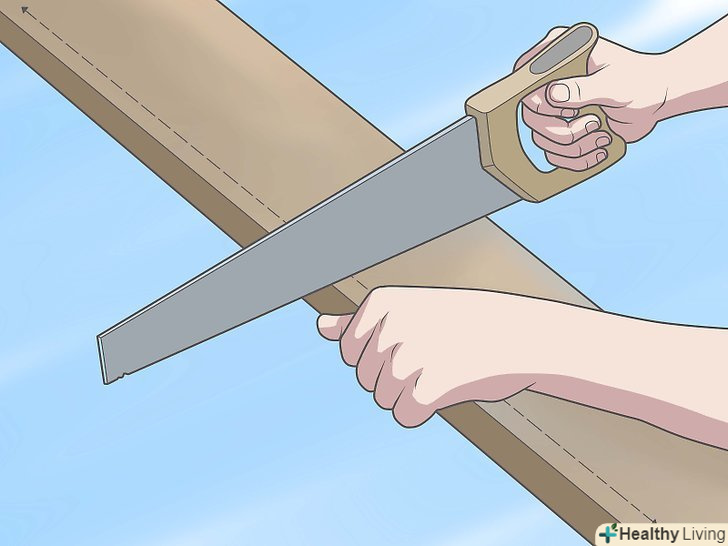

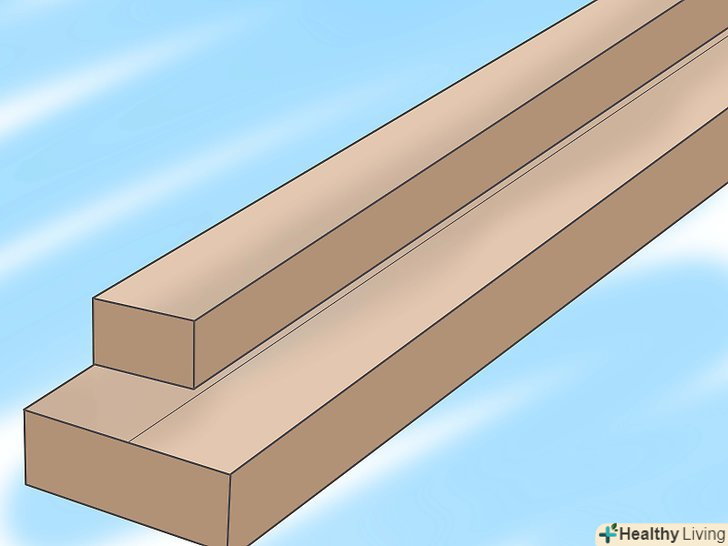

  3. Розпиляйте брусок трохи ширше, товщі і довше, ніж повинна бути Щогла. Склейте два бруска, щоб отримати бажану товщину, якщо це необхідно.

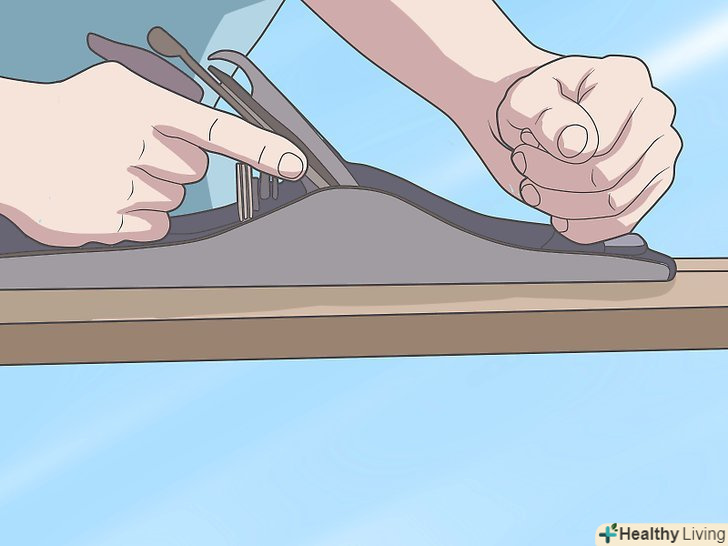

  4. Скористайтеся фуганком або рубанком, щоб обстругати поверхню вашої вачти до ідеально рівного стану.

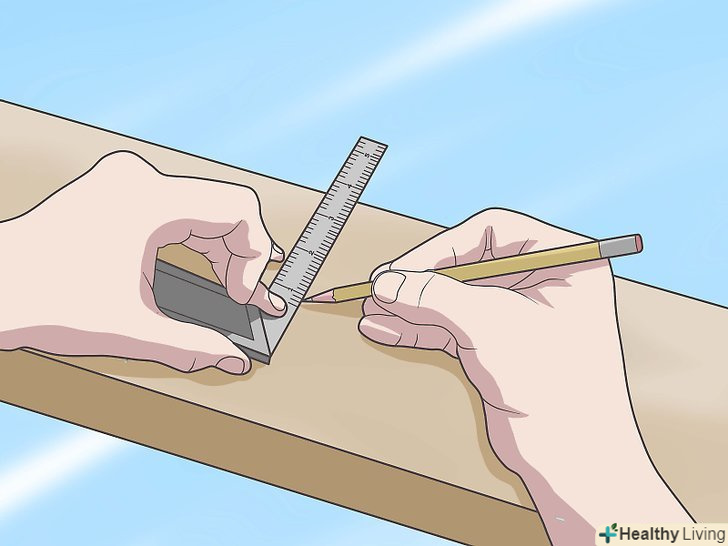

  5. Позначте осьову лінію на обструганій поверхні. розтягніть мотузку, прикріплену в центральній точці (в ширину) обох кінців щогли і туго її натягніть. Зробіть олівцеві позначки прямо під мотузкою, щоб позначити осьову лінію.
  6. Скористайтеся прямим бруском дерева (вони називаються планками) довжиною з щоглу або довше, щоб з'єднати ці позначки і створити лінію по всій довжині обструганої поверхні щогли. повторіть те ж саме зі зворотною стороною поверхні, щоб точно так же створити осьову лінію. На даному етапі не дуже важливо, чи ідеально паралельні ці дві поверхні.
  7. Позначте ширину вашої щогли по всій довжині, користуючись осьовою лінією, щоб забезпечити центрування ширини. в цьому випадку ви відміряйте 64 мм біля основи (тобто по 32 мм з кожного боку від осьової лінії), просуньтеся вгору на 305 мм (30,5 см), відміряйте 72 мм, просуньтеся на наступні 305 мм і знову відміряйте 72 мм (тому що тут починається перехід до верхівки щогли), а потім перейдіть до верхівки і відміряйте 38 мм в ширину. Повторіть ту ж процедуру і зі зворотного боку.

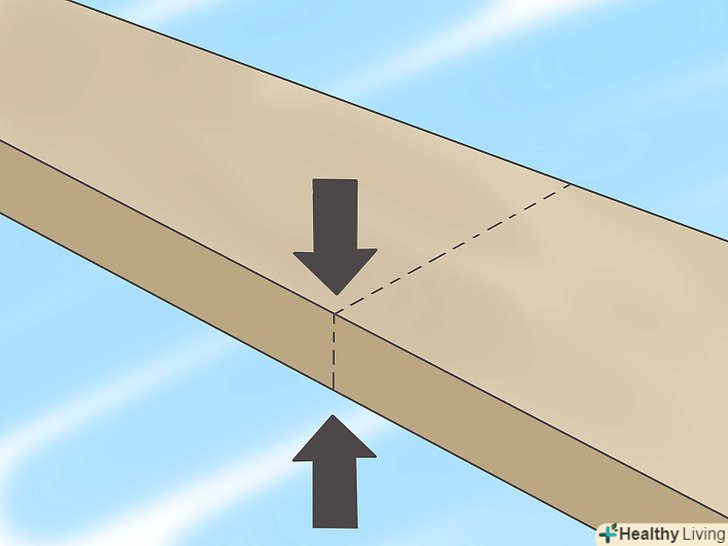

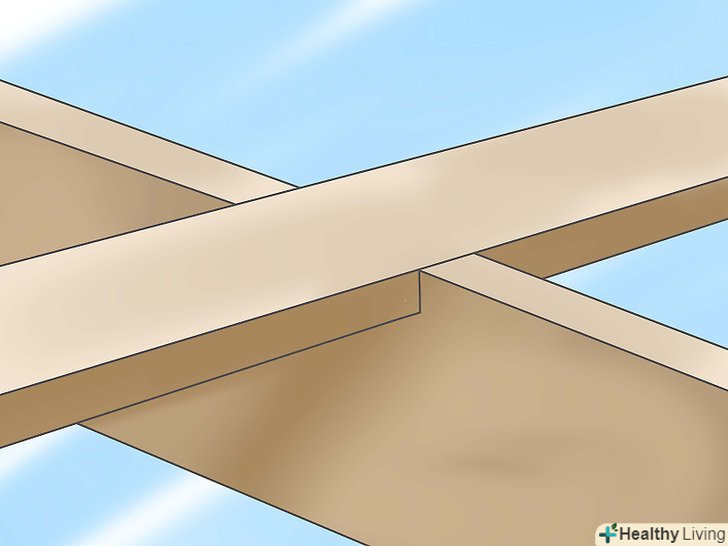

  8. Скористайтеся планкою, щоб з'єднати позначки ширини по краях щогли на відшліфованій поверхні. повторіть те ж саме зі зворотного боку. Тепер у вас є контур форми вашої щогли з двох сторін.

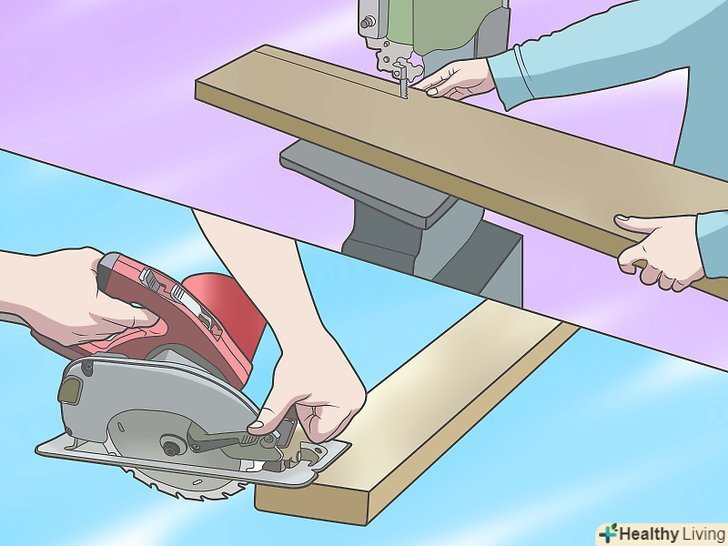

  9. Виріжте форму щогли стрічковою пилкою або циркулярною пилкою, тримаючи до себе обличчям обстругану поверхню. пиляйте близько до зазначених лініях, але не строго по ним. Тепер у вас є дві розпиляних поверхні: одна вирівняна (обструганная) і одна необроблена.

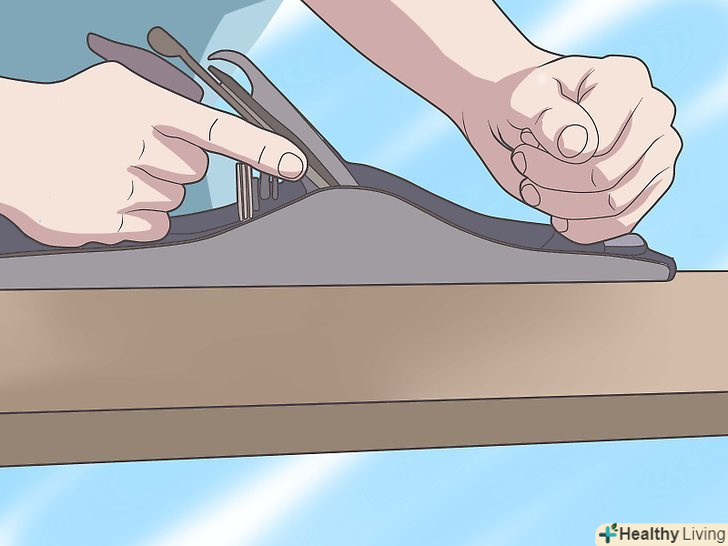

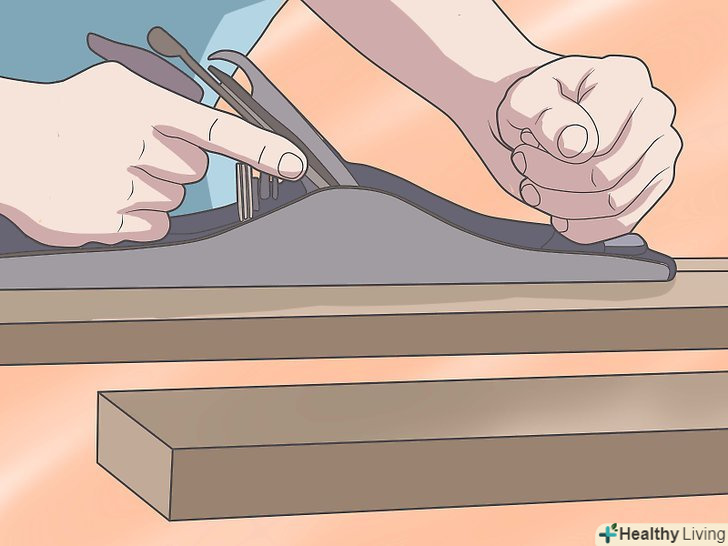

  10. Обстругайте кожну з поверхонь до гладкого і рівного стану, переконайтеся, що вони перпендикулярні першої відшліфованої поверхні. під час процесу перевіряйте успішність обробки комбінованим вимірювальним кутником. Тепер ви отримали дві звужуються плоскі поверхні (сторона до сторони), перпендикулярні до однієї площини. Що означає, що вони паралельні один одному.

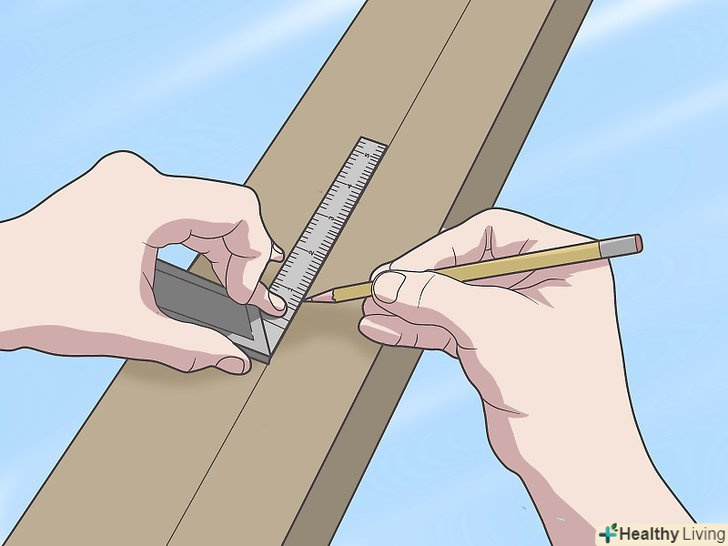

  11. Повторіть кроки з вимірюванням осьової лінії і контурами щогли на тих двох поверхнях, що ви тільки що відшліфували. знову виріжте по контурах.
  12. Відшліфуйте до рівного стану тільки що відрізані сторони перпендикулярно суміжним сторонам. зараз ви обробили брусок, квадратний в перерізі і з абсолютно точною шириною по всій його довжині.

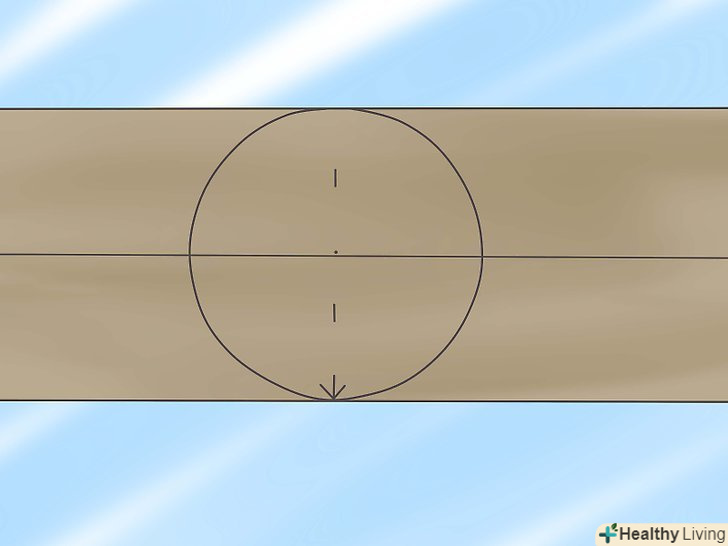

  13. Скористайтеся циркулем, щоб намалювати ряд кіл по всій довжині, які б стосувалися крайок щогли. намалюйте їх на всіх чотирьох сторонах. По крайней мере, намалюйте кола нагорі, внизу, посередині і в місцях переходу до звужуються місцях. Намалюйте хоча б одне коло в центральній точці звужень і принаймні одне коло в самому центрі щогли. Ці кола створять ті точки, до яких ви будете відшліфовувати поверхні, так що будьте гранично точними.

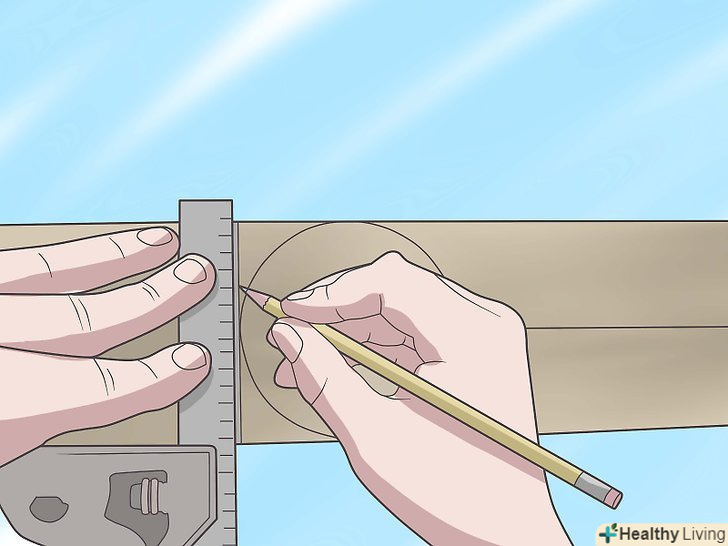

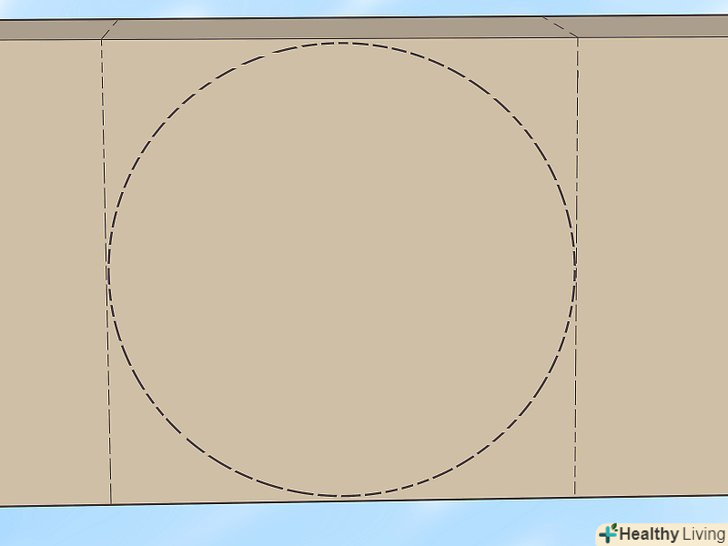

  14. Проведіть дві лінії, ледь стосуються країв кола, перпендикулярні кромці щогли. те ж саме виконайте і з іншими колами. Ви зараз створили вигляд вашої щогли в поперечному перерізі: у вас є квадрат (поточна форма щогли), а в ній окружність (кінцева форма щогли).
    • Ви можете обійтися тільки однією вертикальною лінією поруч з колом, але чим більше орієнтирів ви зробите, тим більше у вас буде перевірочних точок на точність.

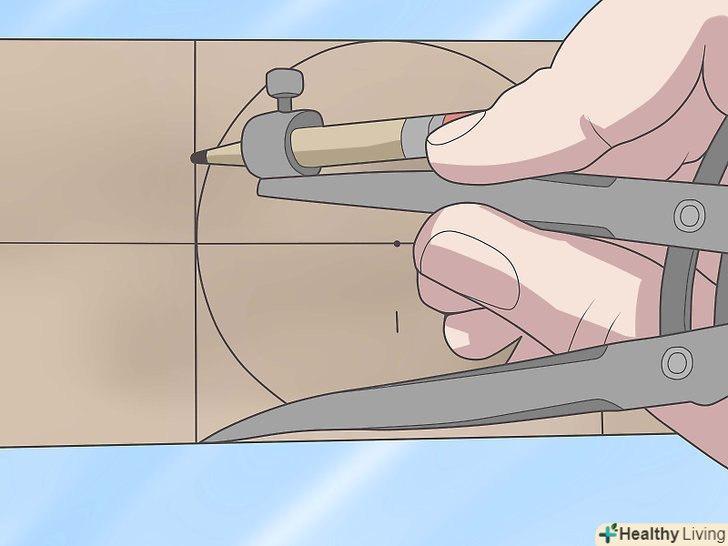

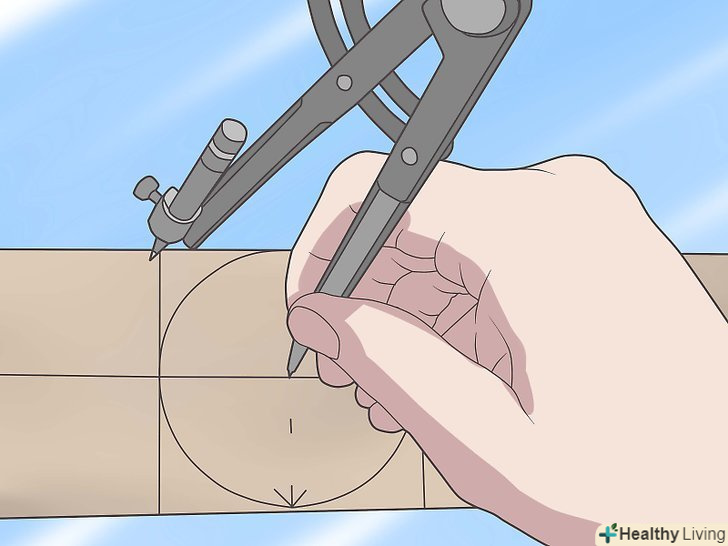

  15. Поставте вістря циркуля в центр кола і відсуньте ніжку циркуля, поки олівець не торкнеться краю квадрата (т. е. точки, де лінія підходить до кромки щогли). Зафіксуйте в цій позиції, щоб зберегти розмір.
    • Прочитайте наступні 3 кроки до того, як будете робити будь-які позначки, тому що в пункті 18 описаний коротший шлях для економії часу.

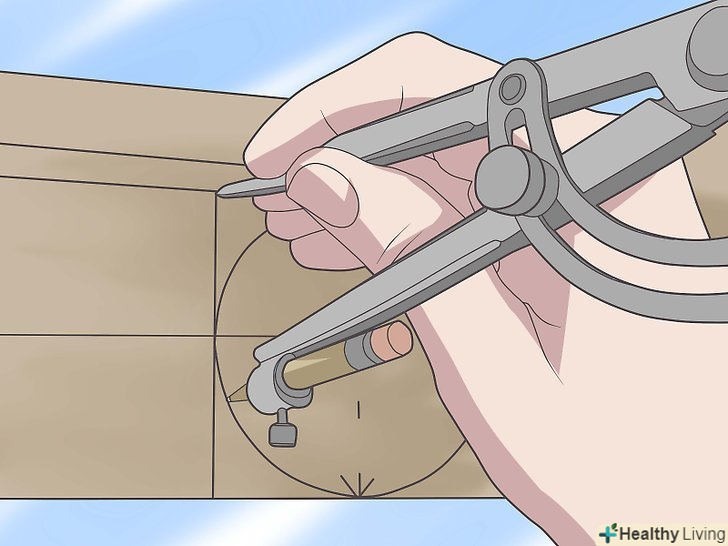

  16. Зробіть мітки по кромці, щоб вийшов восьмикутник щогли. Візьміть циркуль із зафіксованою шириною і, помістивши гострий кінчик якомога ближче до кута квадрата, відзначте відстань на лінії, що становить сторону даного квадрата. Проведіть горизонтальну мітку, де циркуль перетинає лінію квадрата.
    • Ви можете прикріпити шматочок дерева до щогли таким чином, щоб кінчик був наполовину на щоглі, а наполовину звисав.
  17. Підійдіть до протилежної сторони квадрата і виконайте те ж саме, йдучи вгору по лінії. те ж саме зробіть на кожній лінії квадрата.

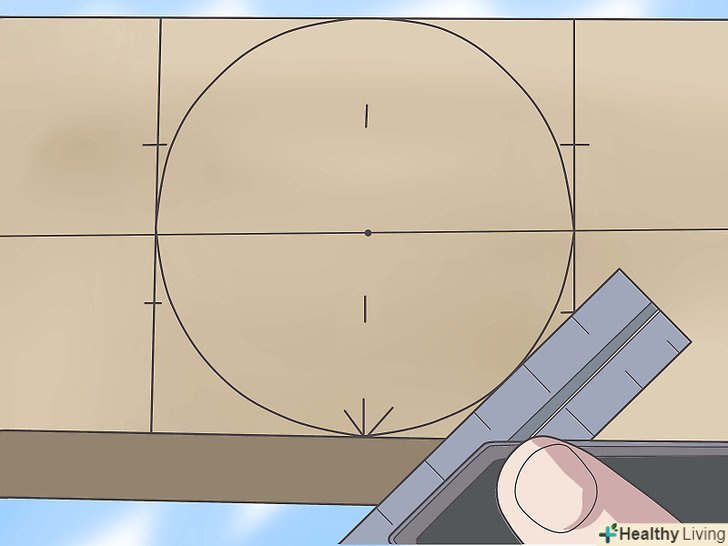

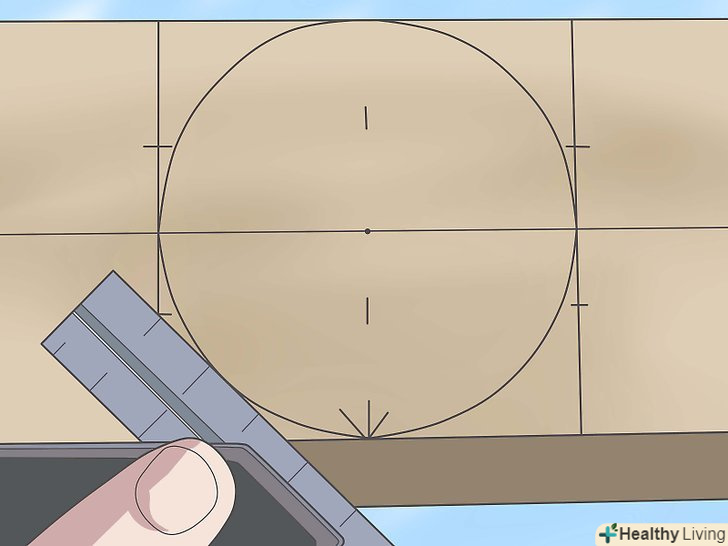

  18. Переконайтеся, що ваші мітки точні, скориставшись комбінованим вимірювальним кутником. Кут в 45 градусів, отриманий від боку щогли і проходить через зазначену точку на лінії квадрата, повинен стикнутися з колом. Іншими словами, ця позначка, яку ви тільки що зробили, відзначає точку на стороні квадрата, де лінія з кутом в 45 градусів, дотична колу, стикнеться.
    • Легкий шлях: якщо ви хочете пропустити ту частину, де потрібно використовувати циркуль, можете зробити ці позначки на квадраті за допомогою тільки 45-градусного кутника, прокресливши лінію, ледь торкається кола. Непогано було б користуватися обома методами час від часу для перевірки.
  19. Позначте краї 16-дюймової щогли.

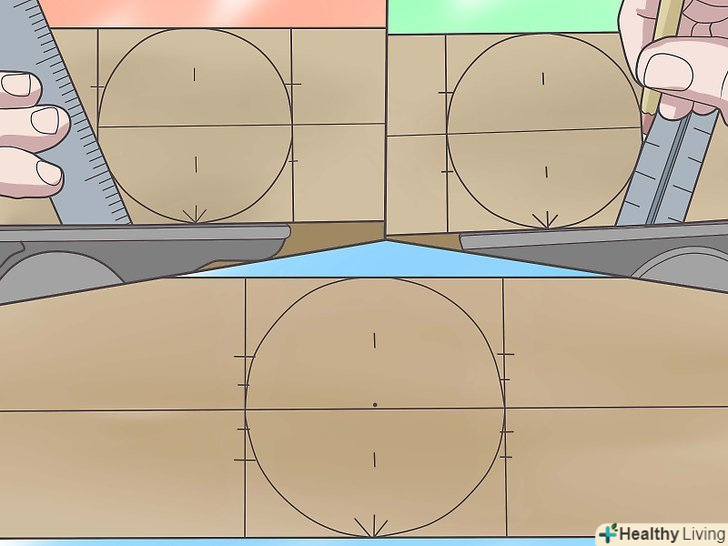

    1. Встановіть транспортир (або в даному випадку, що набагато простіше, креслярська головка з транспортиром на рулетці) на 67,5 градусів. Кожен кут 16-вугільної щогли складе 22,5 градуса, а 67,5 це 90 градусів мінус 22,5.
    2. Прикладіть лінійку, щоб вона стосувалася кола, поставте мітку на тій стороні квадрата, де лінійка його перетинає.
    3. Прокресліть і там коротку горизонтальну лінію.
  20. Повторіть ці ж дії по всьому колу щогли принаймні на одній стороні квадрата.

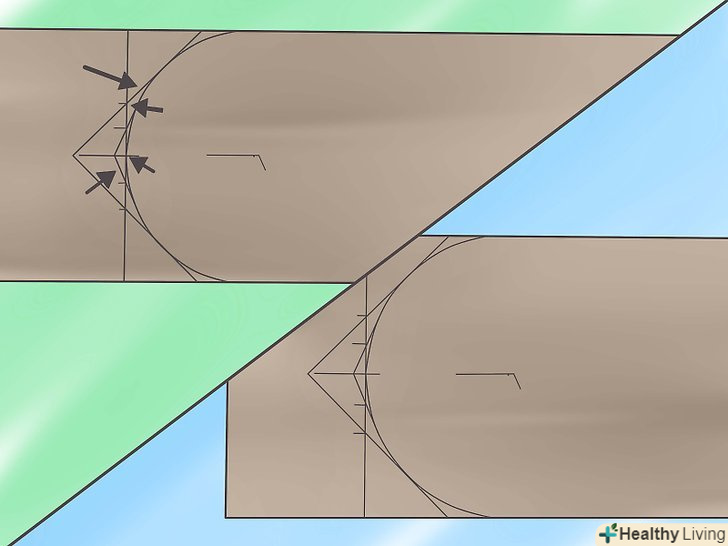

  21. Продовжуйте лінії за межі квадрата до місця, де вони перетинаються. якщо вони перетинаються точно в центрі щогли, ви все зробили вірно. Картинка праворуч показує підсумковий вигляд прокреслених ліній. Весь сенс цих дій в тому, щоб отримати правильні точки перетину для країв щогли, коли ви почнете її состругівать.

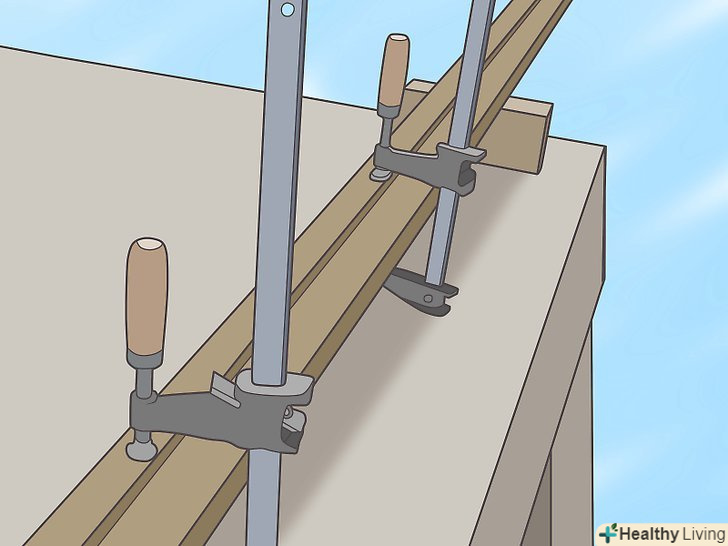

  22. З'єднайте позначки, зроблені для восьмикутної щогли, по всій довжині за допомогою планки і прокресліть отримані лінії. на цій картинці планка прикріплена до поверхні затискачем. Таким чином, ви не залишите маленькі отвори від цвяхів, якби планку довелося прибивати.
  23. Виконайте те ж саме з лініями 16-кутника. тепер у вас прокреслені лінії для восьмикутної і 16-вугільної щогли.

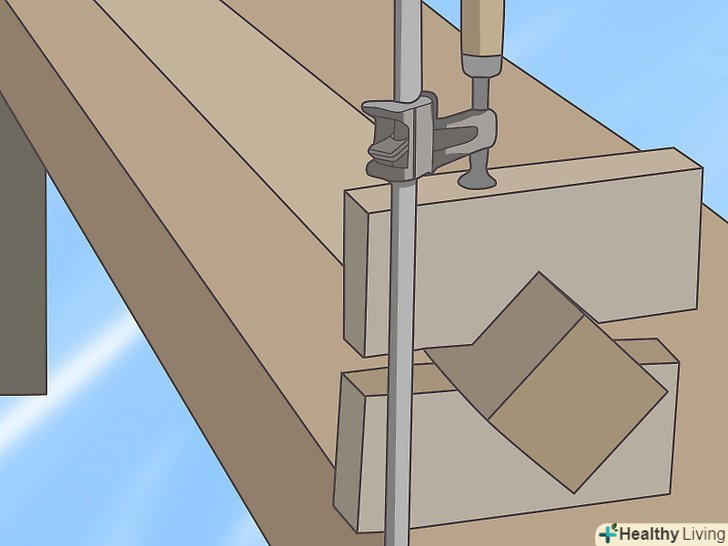

  24. Затисніть щоглу за допомогою поставлених під кутом затискних планок, щоб міцно утримувати її.

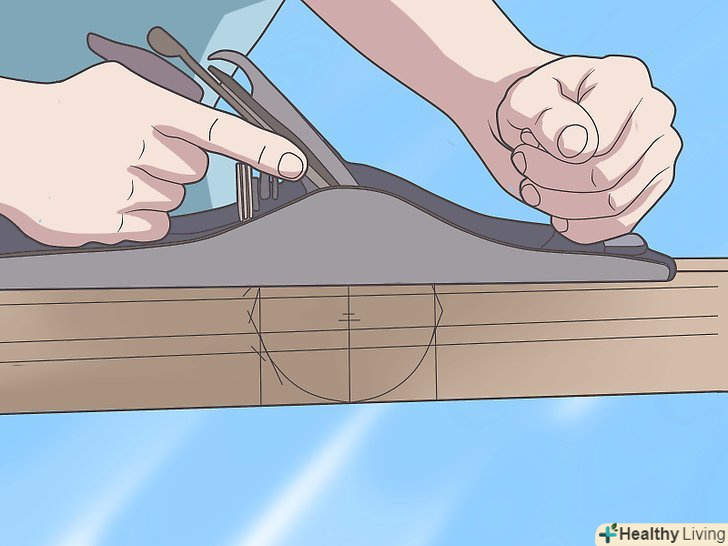

  25. Почніть обстругувати перший кут.
  26. Обстругуйте до тих пір, поки не з'єднайте восьмикутні позначки на кожній з прилеглих площин.

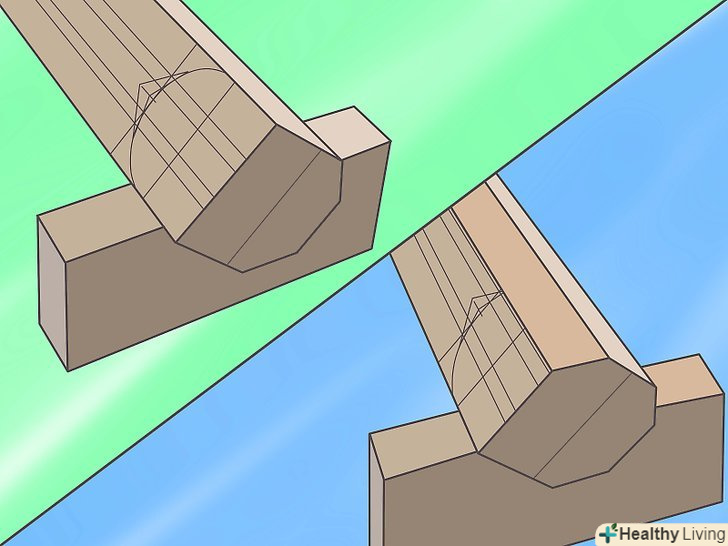

    • Коли закінчите обстругувати всі чотири кути, у вас вийдуть нові грані, які будуть виглядати ось так. Ви бачите, що на необроблених частинах видно позначки для 16-вугільної щогли, а на свіжообструганих їх, звичайно ж, немає. Вам доведеться домалювати позначки для 16-вугільної щогли на цих нових площинах.

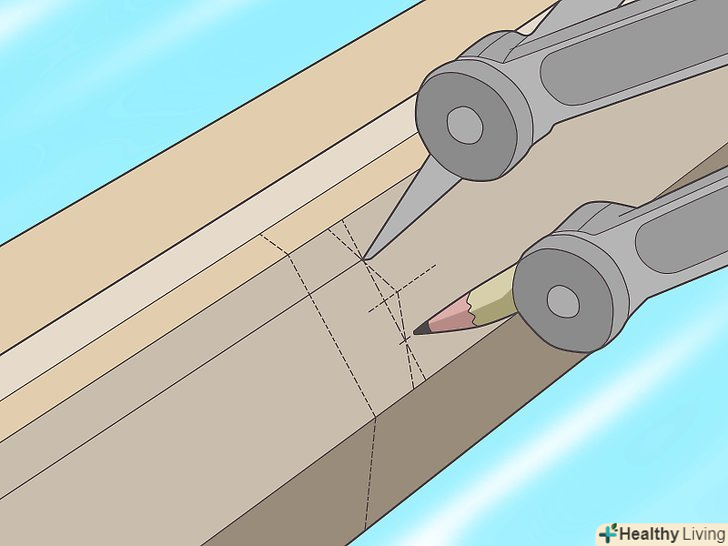

  27. Візьміть циркуль і виміряйте ширину 16-дюймової поверхні.

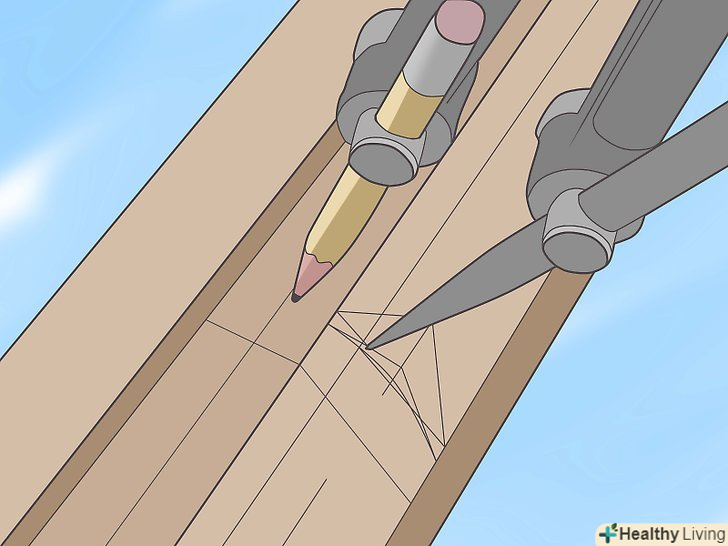

  28. Перенесіть цю ширину на обстругану сторону, поставивши кінчик циркуля на існуючу 16-вугільну лінію і роблячи позначку на свежеобструганной поверхні.
    • На цьому малюнку відмітка і лінія вже попередньо були проведені, так що циркуль просто стоїть на цьому місці, щоб показати як саме лінія була виміряна.

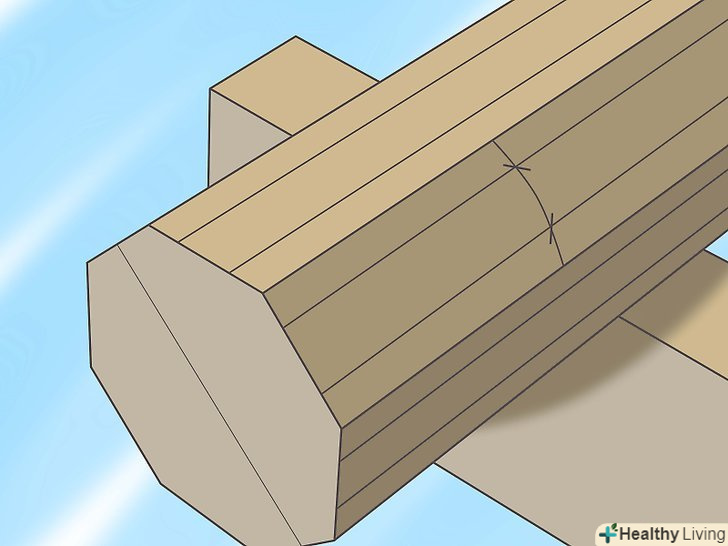

  29. Покладіть планку, щоб вона з'єднувала ваші мітки, і проведіть уздовж неї лінію. тут вам доведеться провести мінімальні коригування, якщо рівномірної ширини між кожним з 16 кутів не виходить. Озбройтеся здоровим глуздом і нічого не бійтеся. На цій картинці Ви бачите де саме верхня лінія була скоригована, щоб краще збігтися з іншими сторонами.

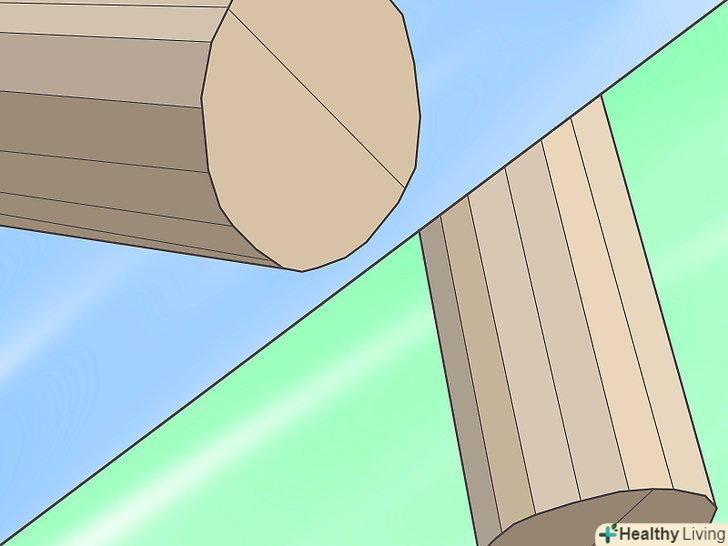

  30. Обстругайте куточки відповідно до цих ліній, щоб отримати 16-вугільну щоглу.
    • Тепер у вас не залишилося ніяких підказок як перетворити 16-вугільну щоглу в 32-вугільну. Замість того, щоб малювати нові поздовжні лінії, з'єднайте кінчики отриманих країв з рядом точок уздовж щогли і проведіть лінії. Тепер мачта виглядає як сорочка Чарлі Брауна.

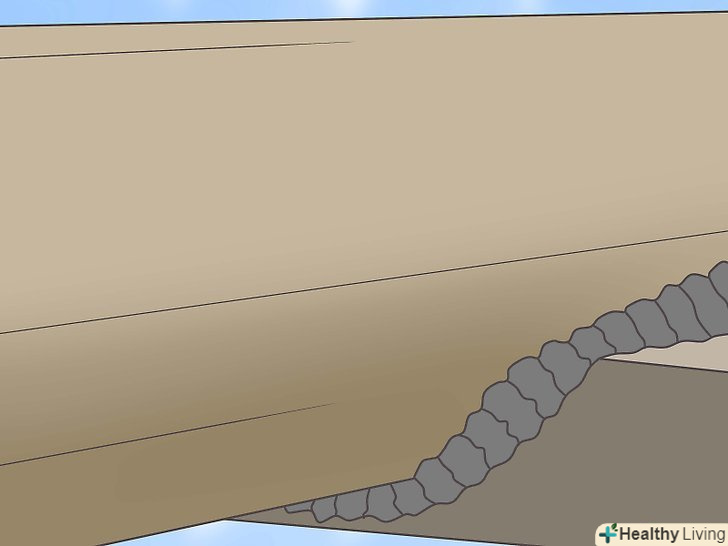

  31. Обстругайте куточки цієї зигзагоподібної лінії, залишаючи лише маленькі її сегменти. це дасть вам візуальну підказку скільки ви вже обстругали. Це всього лише пару рухів.

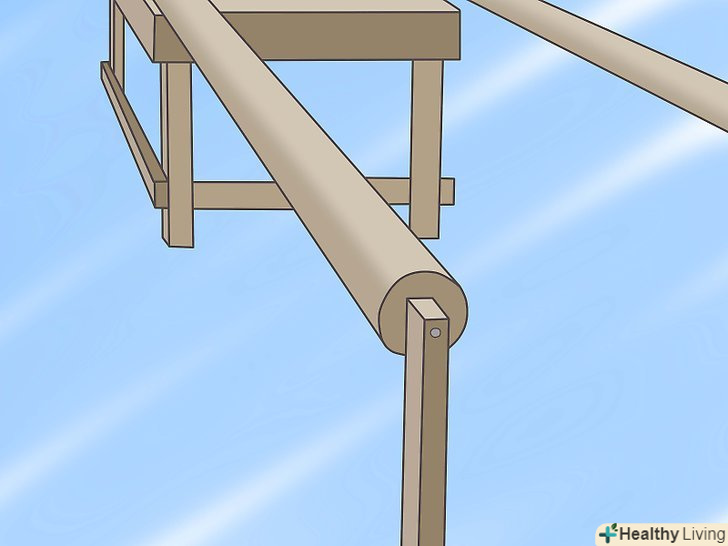

  32. Підвісьте щоглу, щоб ви могли міцно утримувати її і обертати в процесі роботи. корисно вкрутити шурупи в кінці щогли і привісити її до пари стійок, прикріплених до верстата.
    • Тепер потрібен шліфувальний верстат, щоб закінчити округлення. Ви можете зробити собі такий з Тристоронньої коробки, приробивши до четвертої, відкритої, стороні наждачний папір степлером. На зображенні у шліфувального верстата є ручки і тканину, на яку покладена наждачний папір, щоб вона не рвалася. Затискачі з боків коробки утримують наждачний папір, так що її дуже просто змінити.

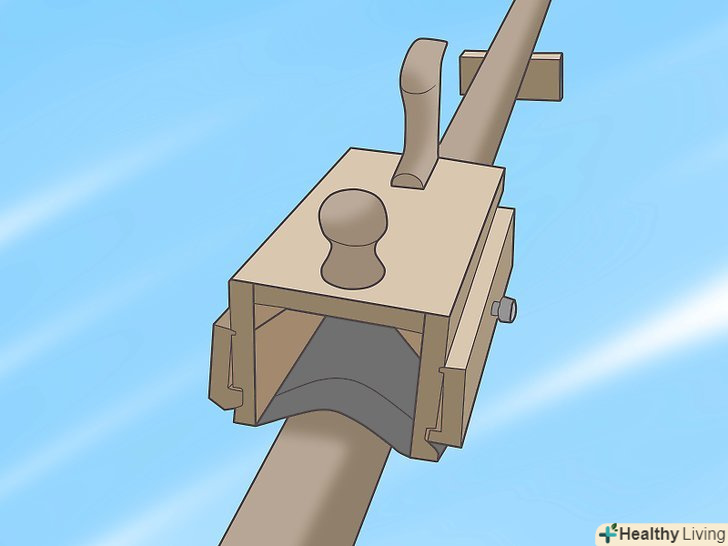

  33. Приступайте до шліфування! працюйте шліфувальним верстатом довгими, закручуються рухами. Можна просто водити папером вперед-назад, але в основному використовуйте довгі закручують руху. Це допомагає згладжувати нерівні місця. Почніть з наждачного паперу 60 або 80 і остаточну шліфування робіть Р150.

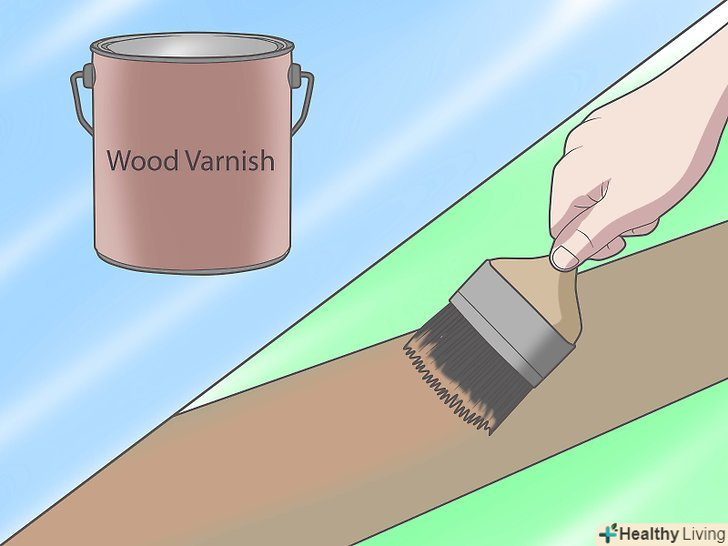

  34. Розкрийте щоглу лаком, починаючи з трохи рідкісної лакової суміші, щоб просочити її. потім нанесіть не менше шести шарів корабельного лаку. Краще від восьми до дванадцяти шарів, вони зроблять вашу роботу більш довговічною.

Поради

  • Ваші інструменти повинні бути добре відточені.
  • Користуйтеся більш довгим рубанком, наприклад, Stanley 5 або 7, щоб отримати хорошу чітку лінію. Чорновий рубанок або струг є відмінними інструментами для зняття основної маси дерева при переході від 4 до 8-вугільної форми.

Що вам знадобиться

  • точні мірки бруска, включаючи довжину, діаметр, початкові і кінцеві точки всіх звужень і матеріали, якими ви будете користуватися
  • смуга прямошарової деревини для планки, вона повинна бути квадратною, близько 15х15 мм і вирізана якомога рівніше. Ялина-відмінний вибір.
  • Циркуль
  • комбінований косинець
  • креслярська головка з транспортиром для рулетки або транспортир з висувною ніжкою
  • Струг
  • Рубанки по дереву: чорновий рубанок це непогано, але необов'язково. Рубанок 4 або 5 хороший для роботи, а 7 відмінно робить довгі прямі смуги.
  • Точильні камені, щоб тримати ваш інструмент у відточеному стані
  • місце, де можна зберігати брус, поки ви над ним працюєте
  • шліфувальний верстат (коробка)
  • наждачний папір
  • олівець, мотузка і цвяхи, щоб її щільно прикріпити
  • Клей на той випадок, якщо ви робите брус для щогли з двох дощок.
