Як встановити вольтметр і амперметр для автомобіля

Метод1 З 2:

Установка амперметра

1.
   Одягніть захисні окуляри.

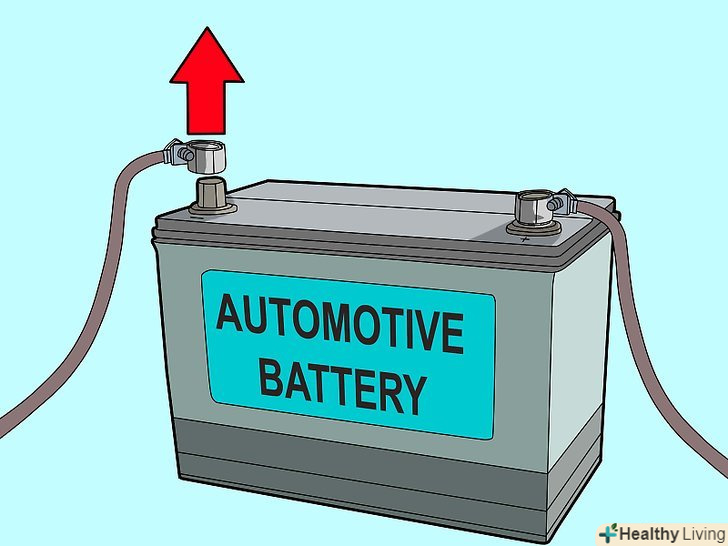

2.

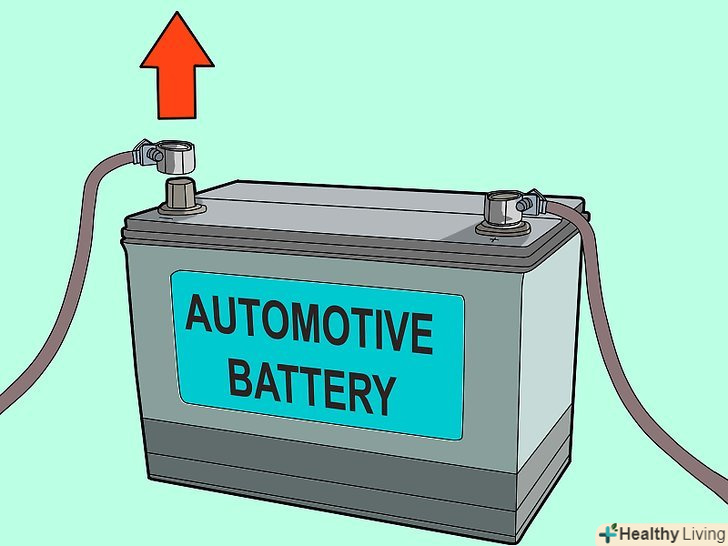

   Вимкніть негативний кабель ( - ) вашої батареї.

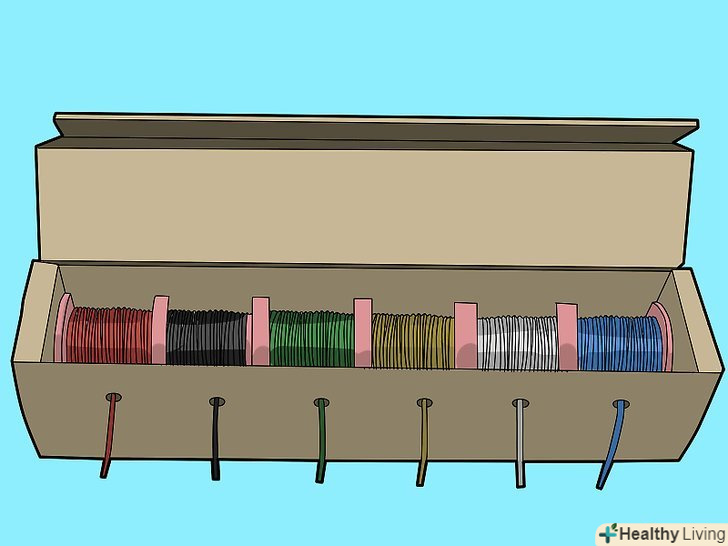

3.
   Відкрийте комплект проводів і перевірте проводку.вона повинна бути 10 класу або краще. Чим менше число, тим краще провід.
4.

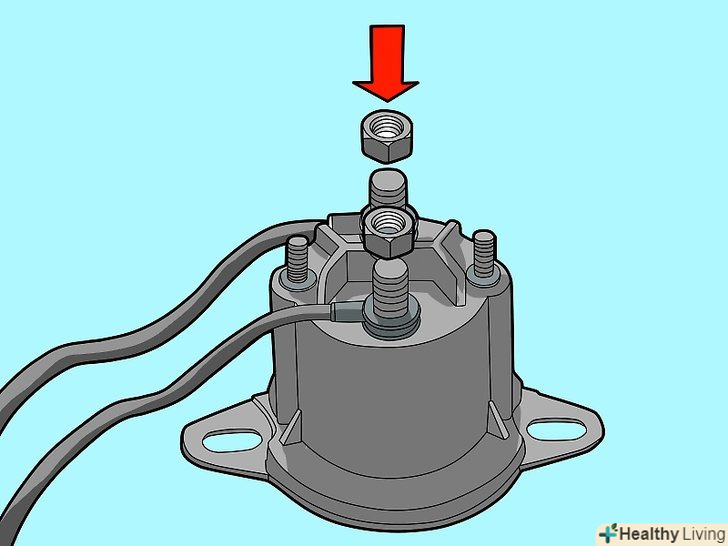

   Закрутіть базові гайки на двох терміналах (клемах датчика).

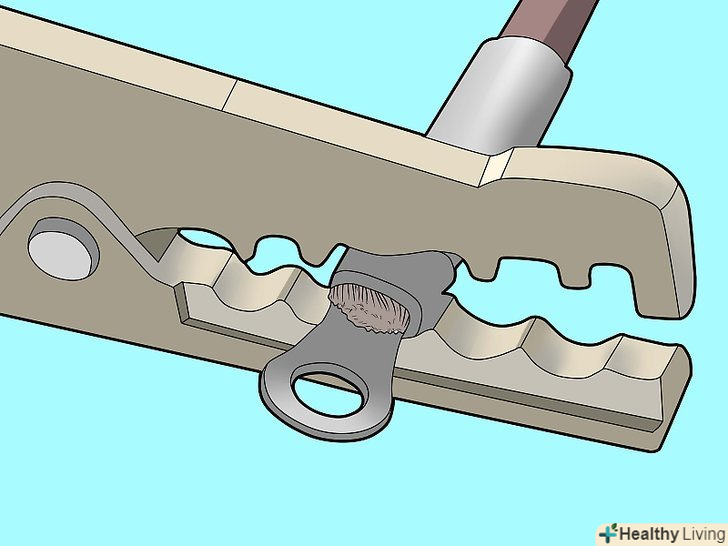

5.
   Обпекніть і припаяйте клеми (вушка) до проводів.

   • Використовуйте обтиск для проводів і паяльник.
6.

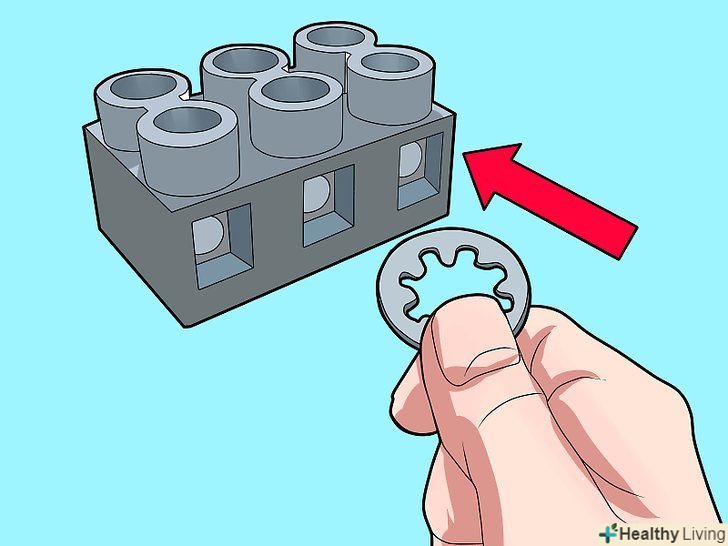

   Поставте стопорні шайби з обох сторін терміналів.
7.
   Підключіть один червоний дріт 10-калібру до позитивного ( + ) кабелю батареї.

   • Підключіть дріт до іншого, який йде до генератора. Зверніться до керівництва по експлуатації автомобіля і конкретним інструкціям по датчикам для уточнення деталей підключення проводки.

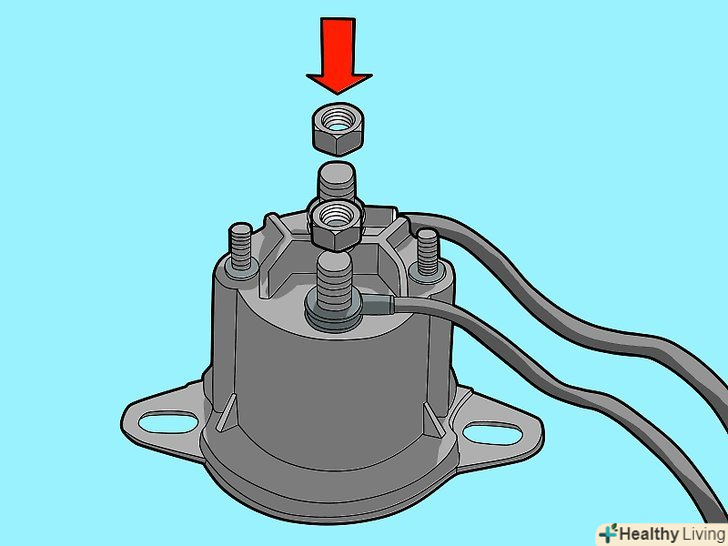

8.
   Затискні гайки для стиснення шайб у вушках.

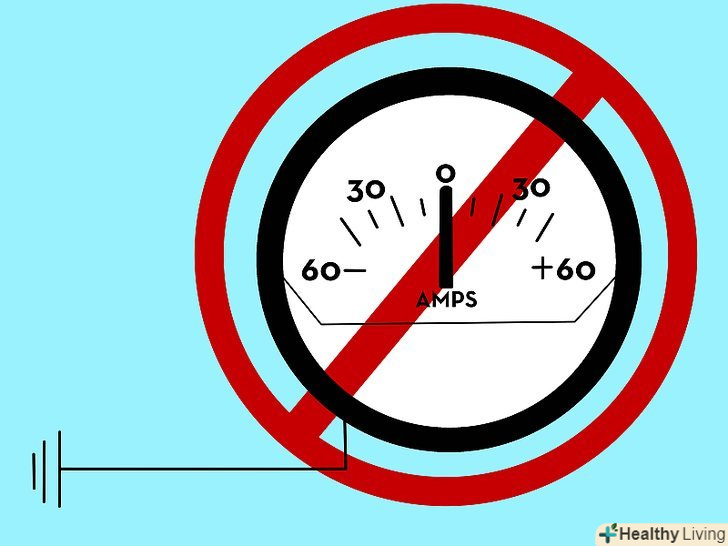

9.
   Переконайтеся, що роз'єми амперметра не заземлені.
10.

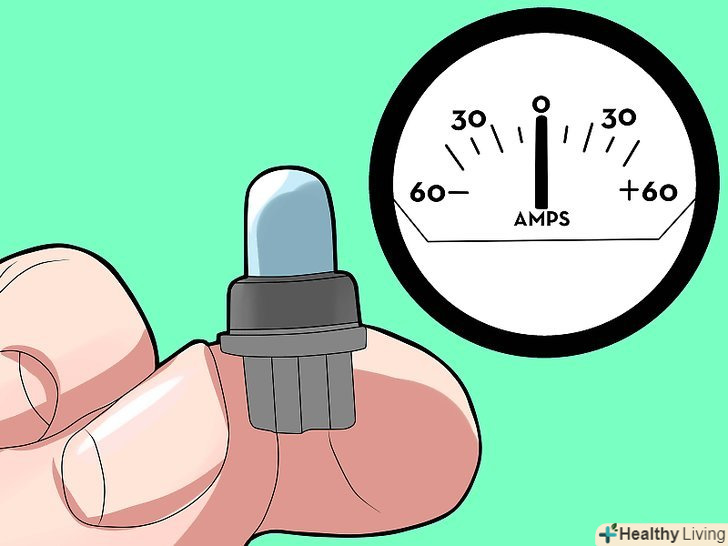

    Помістіть лампочку в датчик.
11.
    Підключіть один провід до панелі підсвічування приладів та інших 12-вольтових джерел.
12.

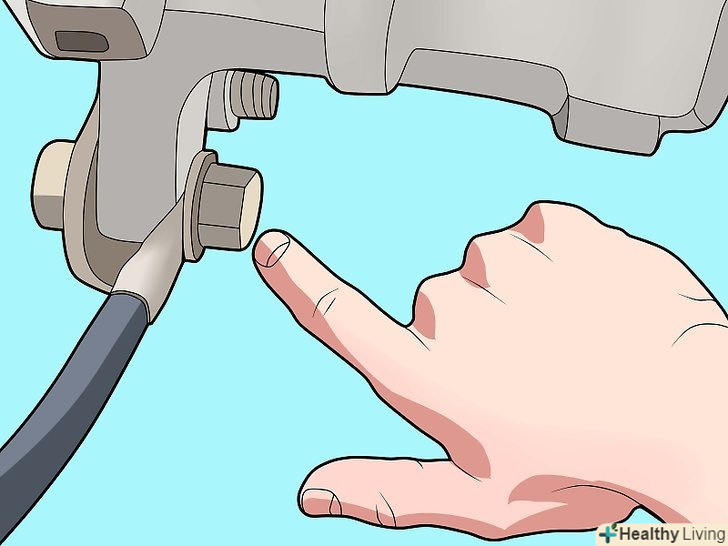

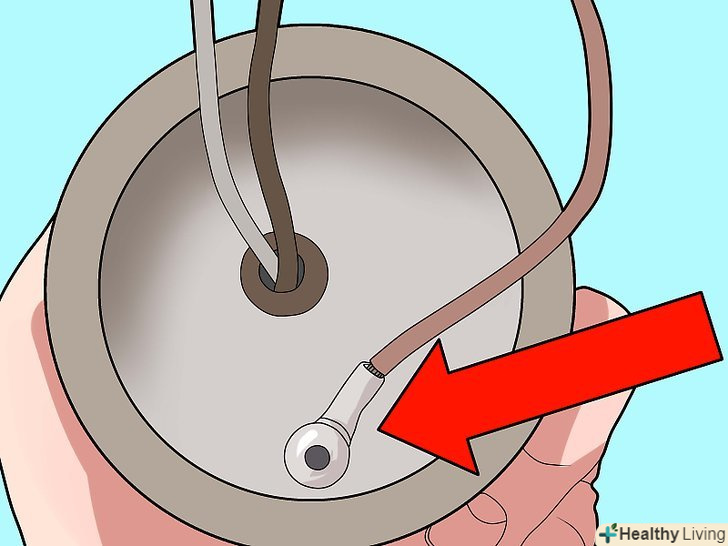

    Підключіть дріт заземлення від центральної маси вимірювача до маси двигуна.

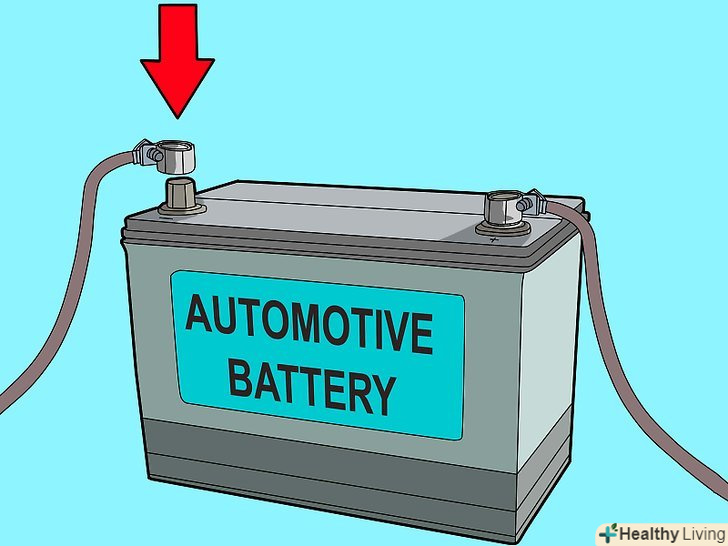

13.

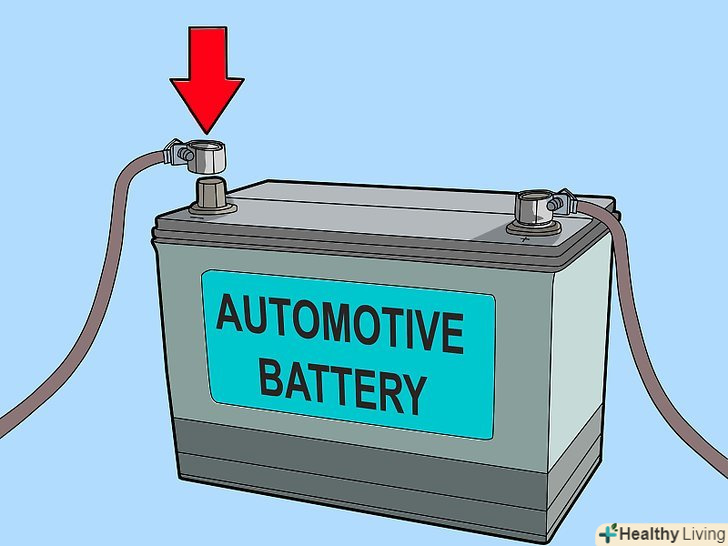

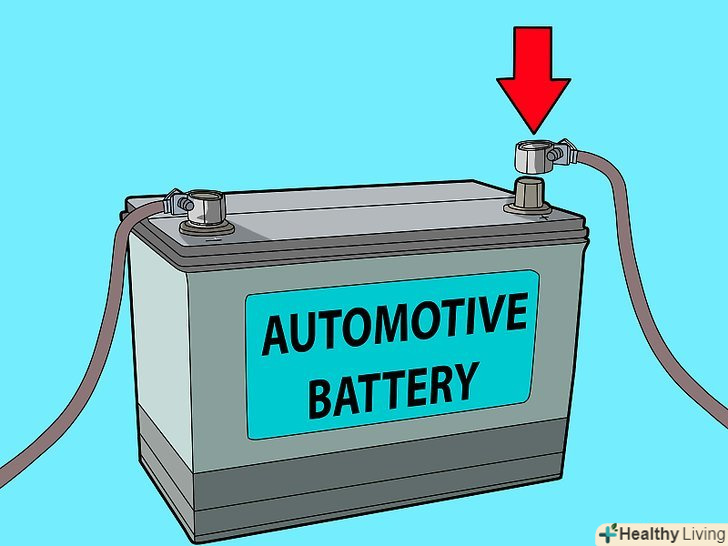

    Підключіть негативний ( - ) кабель акумулятора.

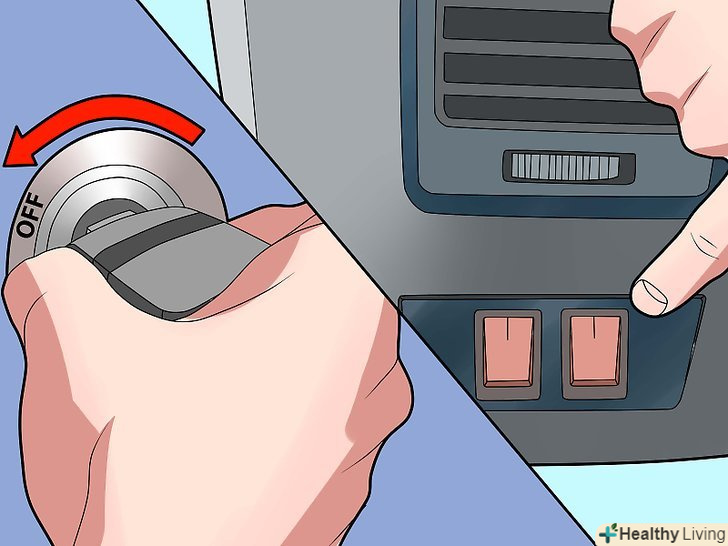

14.

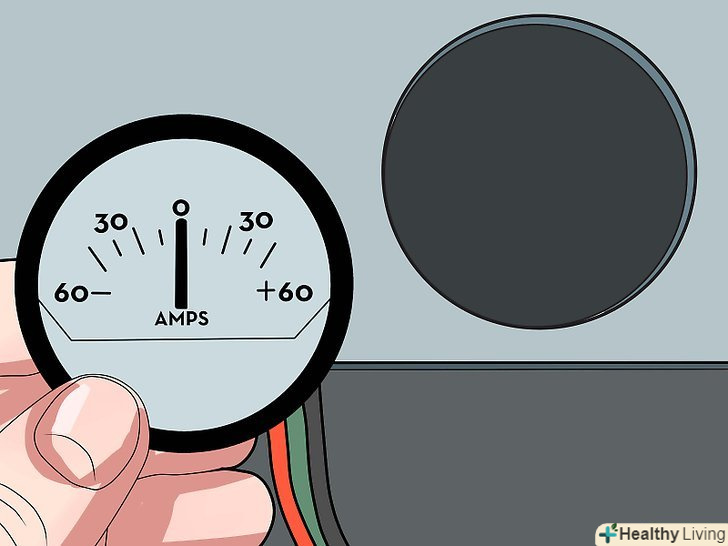

    Залиште двигун вимкненим і включіть фари автомобіля.

    • Ваш індикатор амперметра повинен прочитати негативний.
    • Вимкніть негативний кабель акумулятора знову і перемкніть дроти на задній стороні приладу, якщо індикатор читає позитивний.

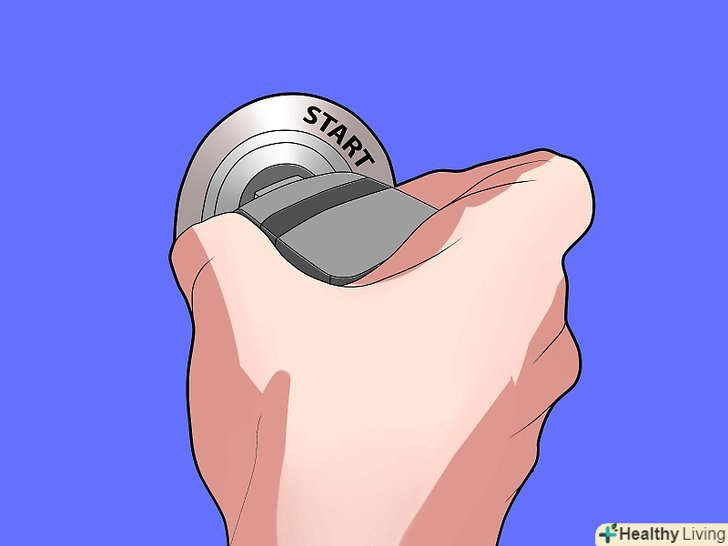

15.
    Заведіть двигун і перевірте ваші роз'єми на гарячі місця за допомогою мультиметра.
