Як видаляти припій: 12 кроків (з ілюстраціями)

Для лагодження або заміни електронних компонентів на схемній платі вам може знадобитися отпаять з'єднання, щоб їх зняти. Ви можете скористатися одним з двох найбільш популярних способів: відсмоктуванням для припою (або оловоотсосом) або опліткою для видалення припою.

Метод1З 2:

Як користуватися відсмоктуванням для припою

Знайдіть місця контактів для компонента, який потрібно зняти. Оловоотсос зазвичай використовується в тому випадку, коли потрібно видалити паяні компоненти на платі, випаявши фрагмент, що утримує компонент на платі. Ретельно вивчивши обидві сторони плати, ви можете виділити точні місця кріплення компонента.
- Ви можете легко зіпсувати схемну плату, якщо випадково в процесі видалення припою розділіть шари плати, тому переконайтеся, що ви відпоює зазначені контакти, необхідні для зняття несправного компонента.
Очистіть контакти. за допомогою ізопропілового спирту на зубній щітці акуратно почистіть контакти того компонента, який потрібно зняти. ^{[1]
X
Джерело інформації} почистіть тільки ті контакти, які знаходяться на паянной стороні плати, а не з боку компонента.

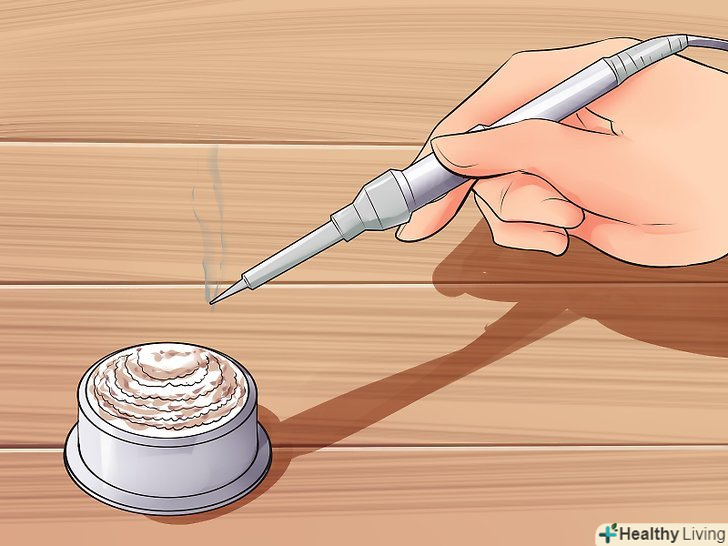

Очистіть паяльник, коли він нагріється. швидко пройдіться вологою губкою від основи до кінчика паяльника, щоб його очистити. ^{[2]
X
Джерело інформації}
- Протираючи губкою, ви можете помітити трохи диму, але це просто від вологи на губці.

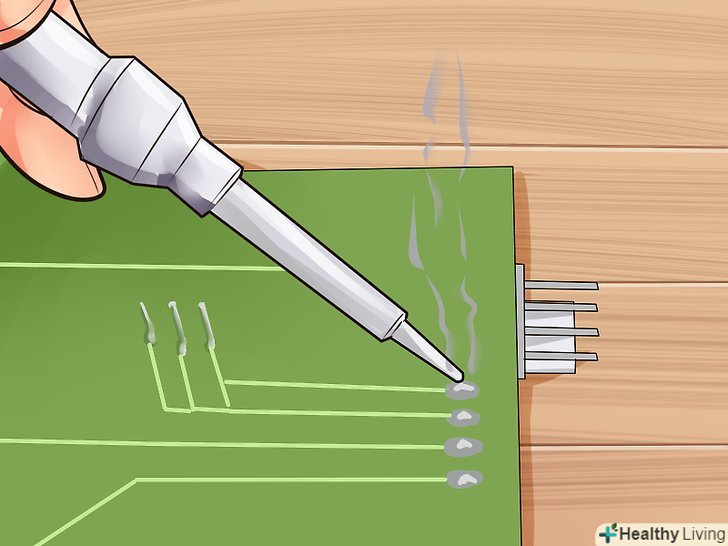

Нагрійте Старий припій за допомогою паяльника. нагрійте Старий припій, приклавши кінчик паяльника до контакту, поки він не розплавиться достатньо для того, щоб його можна було всмоктати оловоотсосом. Натискаючи під час пайки паяльником на контакт, можна також звільнити компонент, коли розплавиться Старий припій. ^{[3]
X
Джерело інформації}
- Якщо у вас Старий паяльник, можливо, ви захочете використовувати його саме для цієї справи, оскільки проштовхування контактів під час пайки призводить до додаткового зносу паяльника.
- Якщо Старий, затверділий припій не хоче розплавлятися, то зрушити з мертвої точки можна за допомогою нового шматочка припою, але потрібно швидко видалити суміш, щоб не довелося видаляти ще більше, коли застигне.^{[4]
  X
  Джерело інформації}

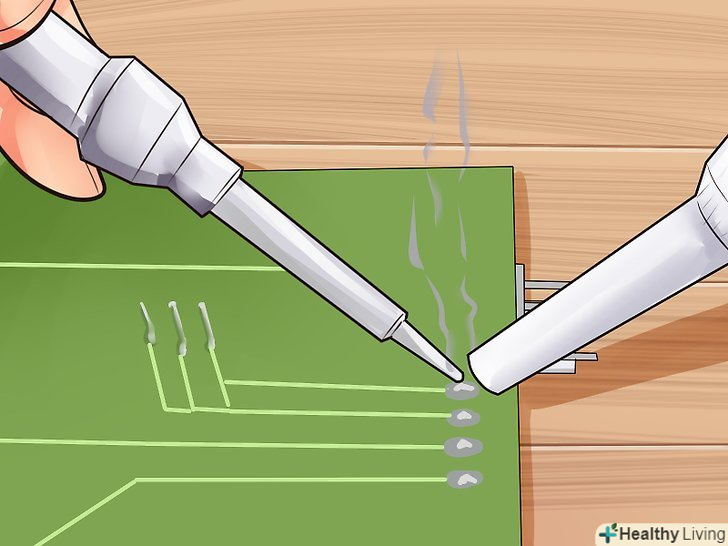

Зніміть розплавлений припій за допомогою оловоотсоса. Олововідсмоктувач являє собою герметичну трубку з пружинним механізмом, яка може безпечно всмоктувати розплавлений припій зі схемної плати. Помістіть кінчик оловоотсоса над контактом, коли стиснете пружину оловоотсоса і відразу ж після того, як старий припій розплавиться, потім звільніть пружину, щоб всмоктати Старий припій. ^{[5]
X
Джерело інформації}
- Бажано після кожного очищеного контакту відразу ж очищати трубку з розплавленим припоєм, слідуючи вказівкам для вашої конкретної моделі оловоотсоса. В іншому випадку Старий припой може витікати назад, коли ви будете всмоктувати наступний контакт.
- Для контакту, особливо зі старим припоєм, може знадобитися кілька разів скористатися паяльником і насосом, перш ніж вдасться звільнити компонент. Після видалення припою ви також можете акуратно розгойдувати компонент з протилежного боку, щоб допомогти його звільнити.^{[6]
  X
  Джерело інформації}
- Залежно від швидкості, з якою охолоджується розплавлений припій, можливо, вам знадобиться розплавляти один контакт за раз, а не кілька відразу, перш ніж намагатися їх всмоктувати. Для того щоб цей метод був максимально ефективним, вам потрібно тримати паяльник в одній руці, а в іншій готовий до застосування оловоотсос.

Метод2З 2:

Як користуватися опліткою для видалення припою

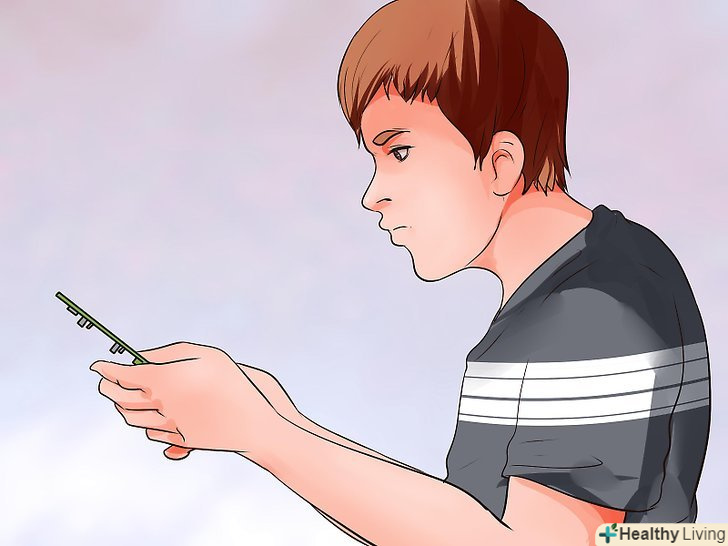

Знайдіть контакти компонента, який потрібно зняти. так само, як і з оловоотсосом, вам потрібно знайти точні місця контактів, які потрібно отпаять для того, щоб зняти необхідний компонент. Перевірте обидві сторони плати, щоб знайти потрібні для відпаювання контакти.

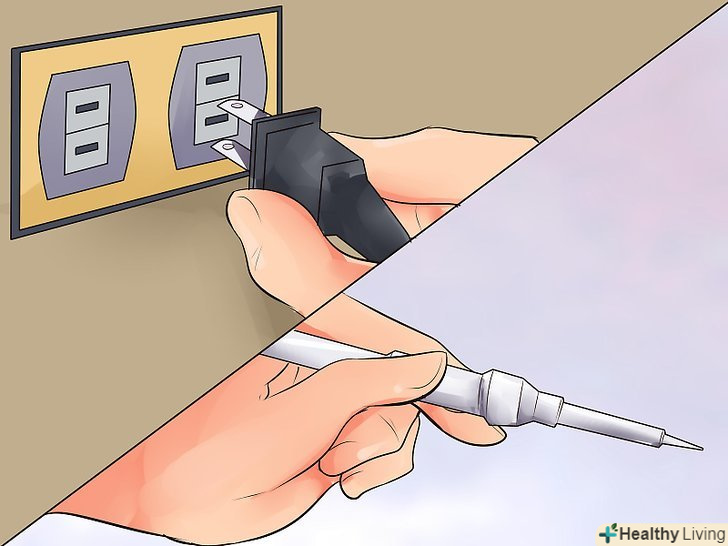

Нагрійте паяльник. після того, як ви підключите паяльник і нагрієте його, буде корисно розплавити невеликий шматочок припойного дроту на кінчику паяльника. ^{[7]
X
Джерело інформації} новий шматочок припою утворює суміш зі старим паяльним з'єднанням, коли обидва розплавляться, що допоможе оплетке увібрати Старий, розплавлений припій.

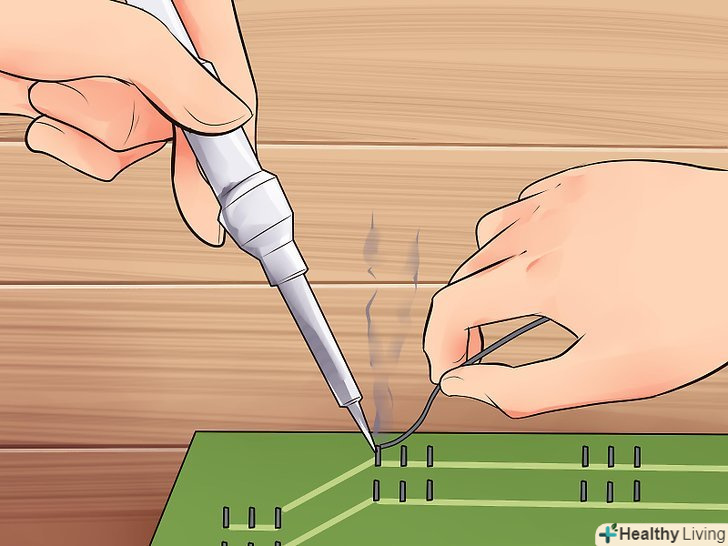

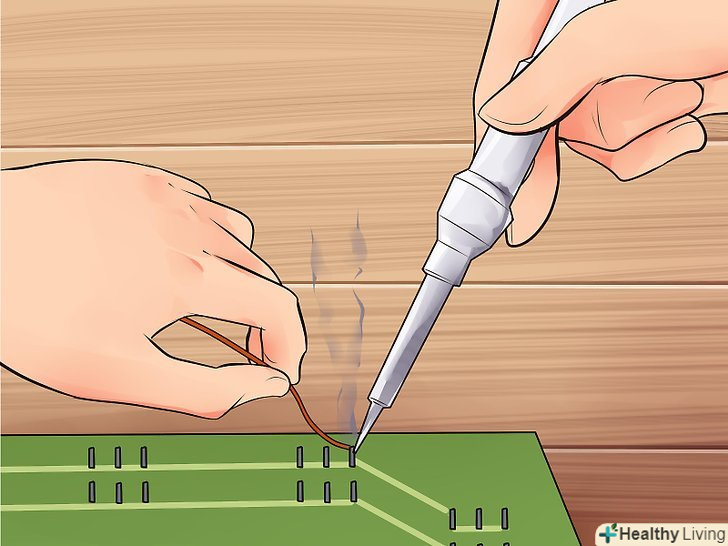

Доторкніться розплавленим припоєм до контакту. цей процес прискорить розплавлення контакту.
Помістіть оплетку для видалення припою на контакт. обплетення для видалення припою (також відома як обплетення для випаювання) є тонкою опліткою з мідних скруток, яка при розміщенні над розплавленим припоєм здатна вбирати в себе розплавлений матеріал. ^{[8]
X
Джерело інформації} помістіть кінчик паяльника поверх обплетення для пайки над контактом, щоб припій залишався розплавленим і всмоктується.

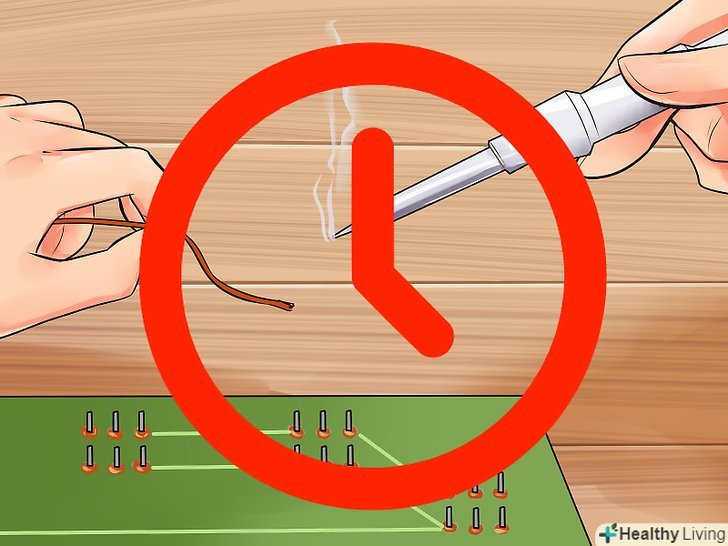

Зачекайте, поки припій повністю не поглинеться опліткою. може знадобитися кілька секунд, щоб оплетка ввібрала розплавлений припій.
- Оплетку для видалення припою обробляють флюсовим покриттям, яке після разового використання більше не буде втягувати розплавлений припій, так що вам потрібно буде розмотати шматочок нової обплетення, якщо ви отпаиваете кілька контактів.^{[9]
  X
  Джерело інформації}
- Завжди тримайтеся за котушку, на яку намотана обплетення, оскільки мідь проводить тепло, і ви можете обпектися, якщо будете триматися безпосередньо за неї.^{[10]
  X
  Джерело інформації}

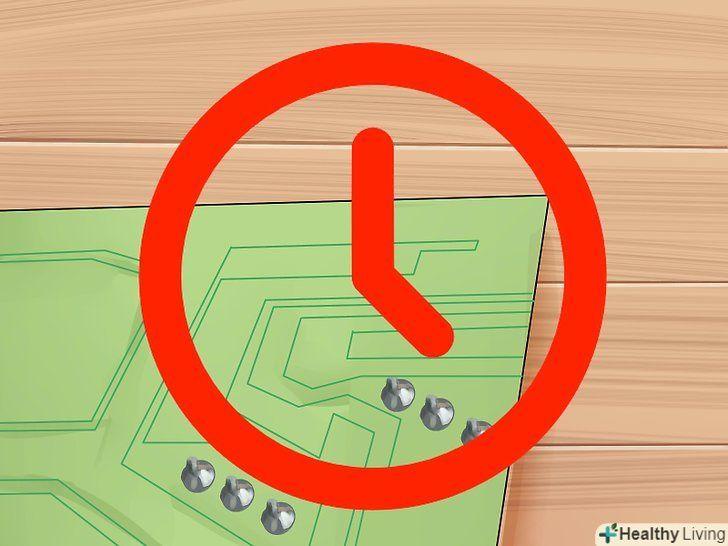

Зачекайте, поки не охолоне нагріта частина. коли контакт, що утримує компонент, охолоне приблизно через тридцять секунд, ви повинні легко зняти деталь.

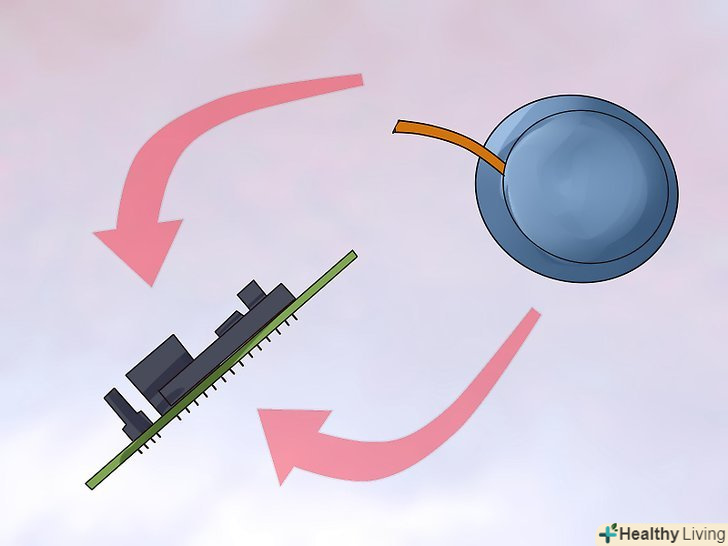

Використовуйте при необхідності оплетку для відпаювання з обох сторін плати. якщо плата покрита металом з обох сторін і має металеві наскрізні отвори, тоді відпаювання за допомогою обплетення тільки з одного боку може не звільнити контакт. В цьому випадку повторіть ті ж дії на платі з боку компонента, дотримуючись додаткових запобіжних заходів, щоб не торкатися опліткою і паяльником компонентів, а тільки припою, який потрібно видалити. Як тільки будуть очищені обидві сторони кожного наскрізного отвору, деталь повинна легко знятися з плати. ^{[11]
X
Джерело інформації}

Попередження

Паяльники гарячі! Завжди дотримуйтесь крайньої обережності при поводженні з паяльником.
Дим від припою на основі свинцю може бути дуже шкідливим. Випоюйте в добре провітрюваному приміщенні і користуйтеся відповідним захистом для очей і органів дихання.
Користуючись опліткою для видалення припою, тримайтеся за котушку, на яку вона намотана, оскільки мідна оплетка сама по собі проводить тепло.
Пружинно-завантажувальний механізм деяких насосів для відпайки іноді розхитується і може нашкодити вашим очам, тому завжди направляйте задню частину насоса подалі від особи.
