Як використовувати цифровий мультиметр

Мультиметр, також званий вольтомметром або VOM (в Росії ми називаємо його тестером), - це пристрій, який вимірює опір, напругу і струм в електронних схемах. Деякі з них також перевіряють діоди і електропровідність. Мультиметри невеликі, легкі і працюють на батарейках, і вони можуть відчувати широкий спектр електронних компонентів у багатьох ситуаціях, що робить їх незамінними інструментами для тих, хто потребує перевірки та ремонту електронних схем.

Метод1З 5:

Вимірювання опору

Підключіть мультиметр до ланцюга. вставте чорний щуп в загальну клему і червоний щуп в роз'єм, зазначений для вимірювання вольт і ом. Термінал також може бути позначений для тестування діодів.

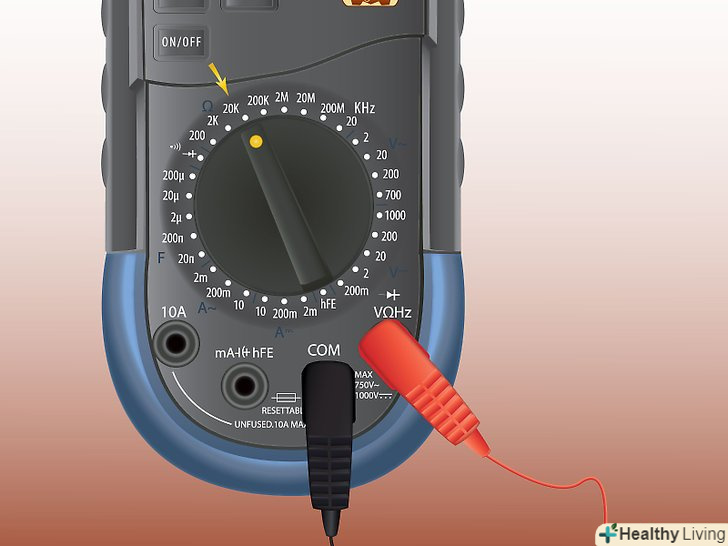

Поверніть ручку, щоб встановити мультиметр для вимірювання опору.це може бути представлено грецькою літерою омега, яка позначає ом, одиницю виміру опору.

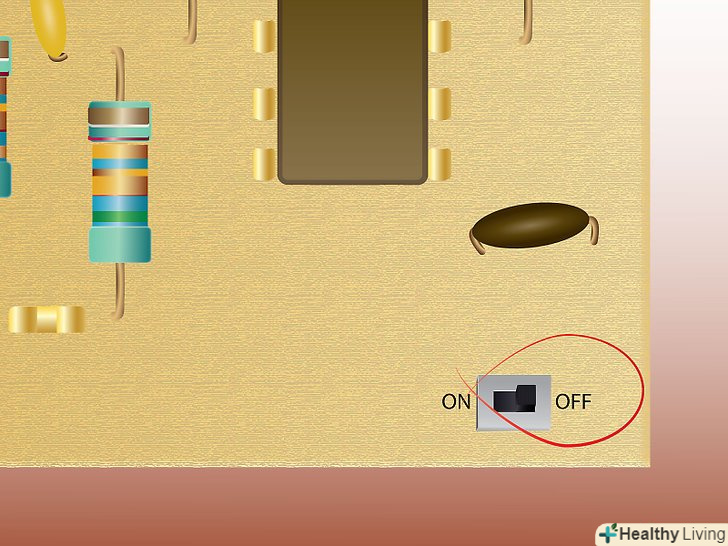

Вимкніть живлення ланцюга.

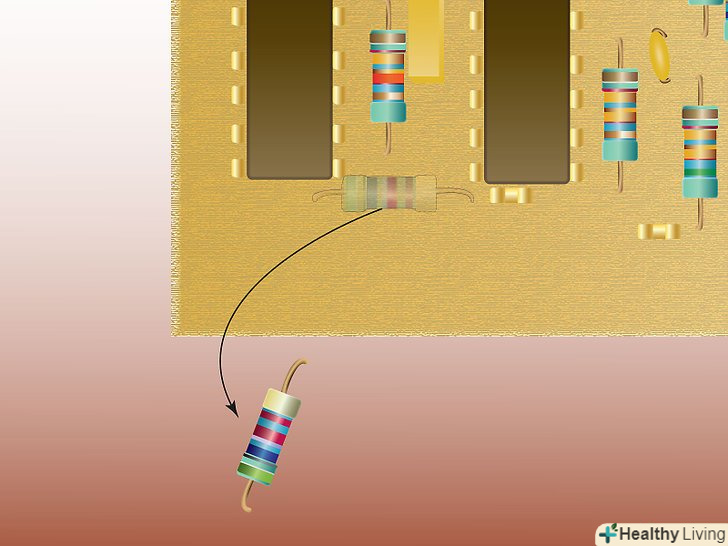

Зніміть резистор, який ви хочете виміряти.якщо залишити резистор в ланцюзі, ви можете не отримати точних показань.

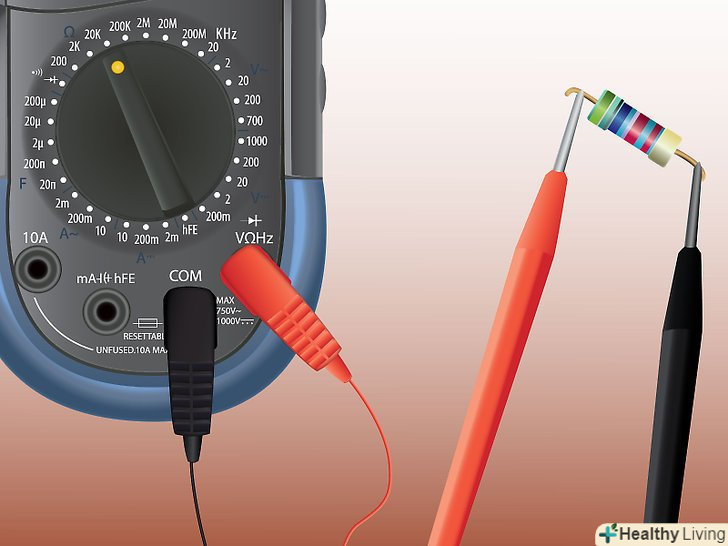

Доторкніться до висновків з кожної сторони резистора.

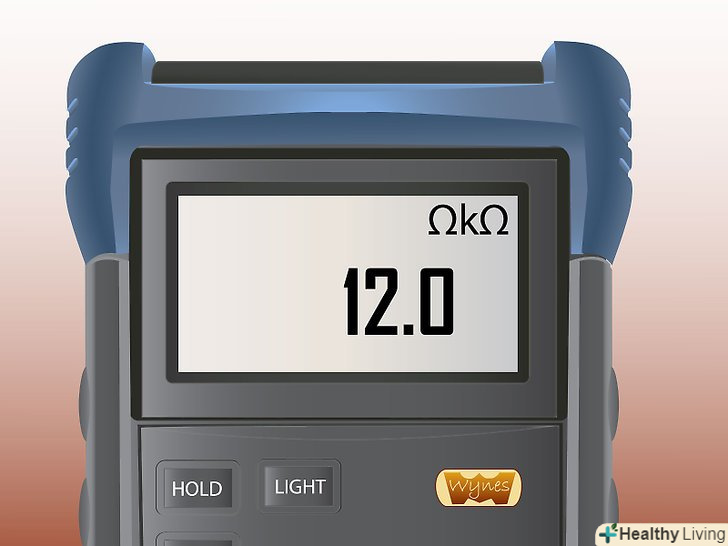

Прочитайте дисплей, відзначаючи одиниці виміру. 10 може вказувати 10 ом, 10 кілоом або 10 мегом.

Метод2З 5:

Вимірювання напруги

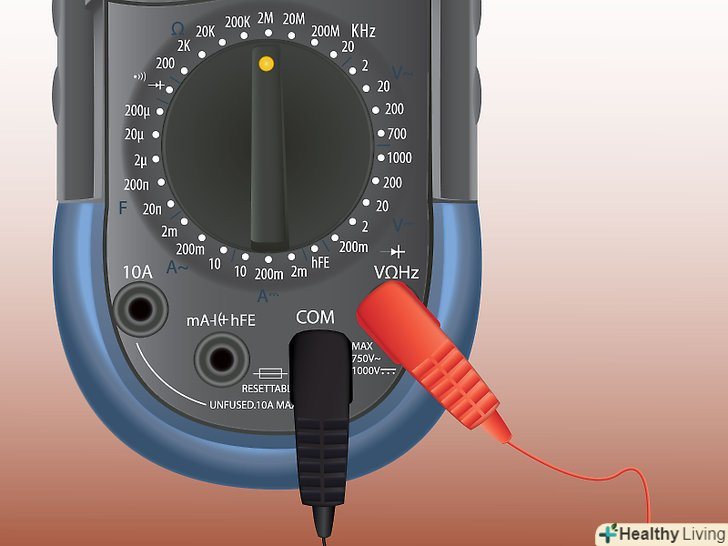

Підключіть мультиметр до ланцюга. вставте чорний щуп в загальну клему і червоний щуп в роз'єм, зазначений для вимірювання вольт і ом.

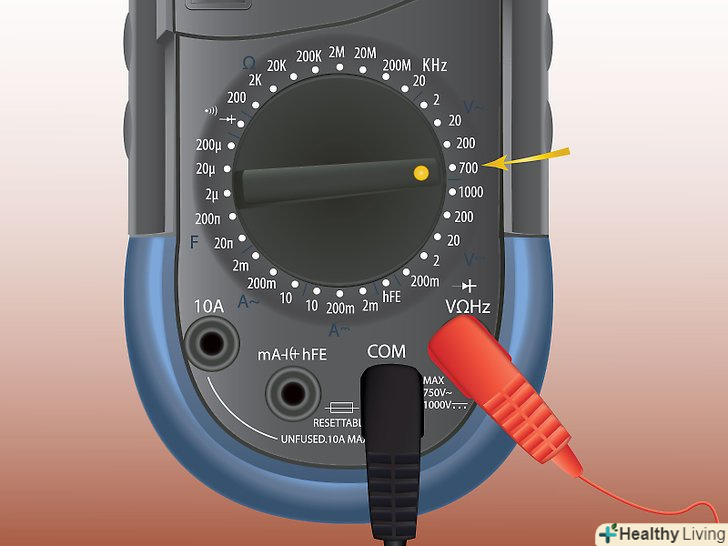

Встановіть мультиметр на напругу, яку ви вимірюєте.ви можете виміряти напругу постійного струму, мілівольти постійного струму або Вольти змінного струму. Якщо ваш мультиметр має функцію AutoRange (автоматичний вибір діапазону вимірювань), в цьому немає необхідності.
Виміряйте напругу змінного струму шляхом з'єднання до компонентів.дотримуватися полярності не обов'язково.

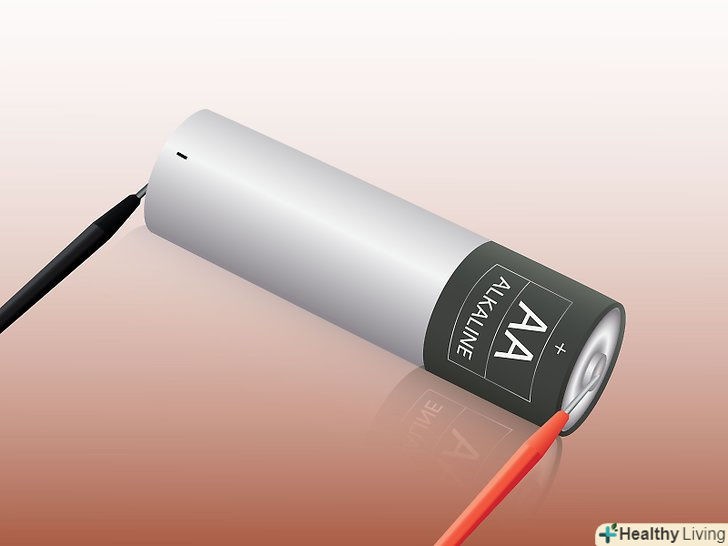

Дотримуйтесь полярності при вимірюванні напруги постійного струму або мілівольти.З'єднайте чорний щуп з негативним полюсом компонента, а червоний щуп з позитивним полюсом.

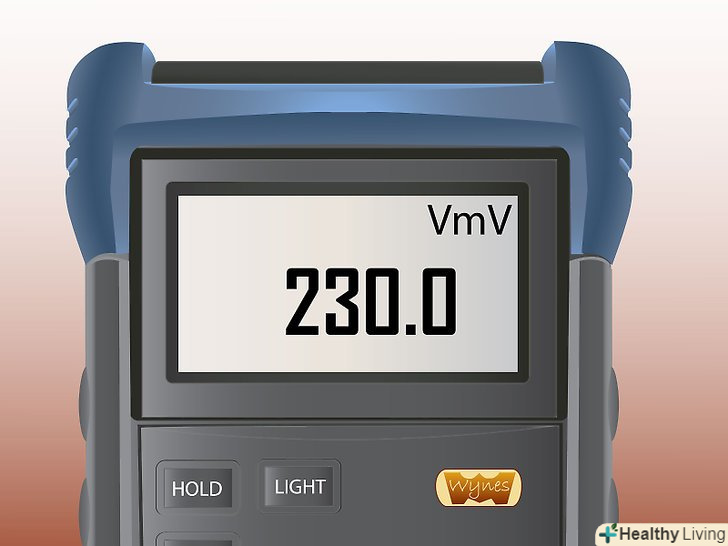

Прочитайте дисплей, відзначаючи одиниці виміру.
- Якщо ви віддаєте перевагу, ви можете використовувати функцію утримання показання на дисплеї після видалення щупів. Мультиметр подасть звуковий сигнал кожного разу при виявленні іншої напруги.

Метод3З 5:

Вимірювання струму

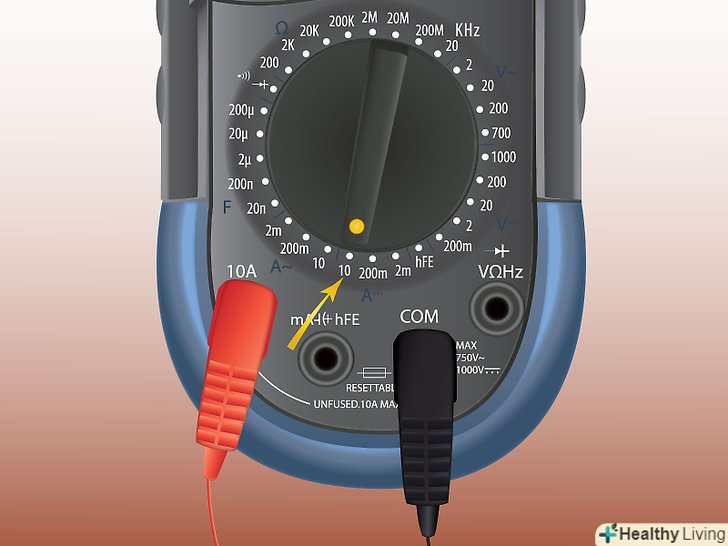

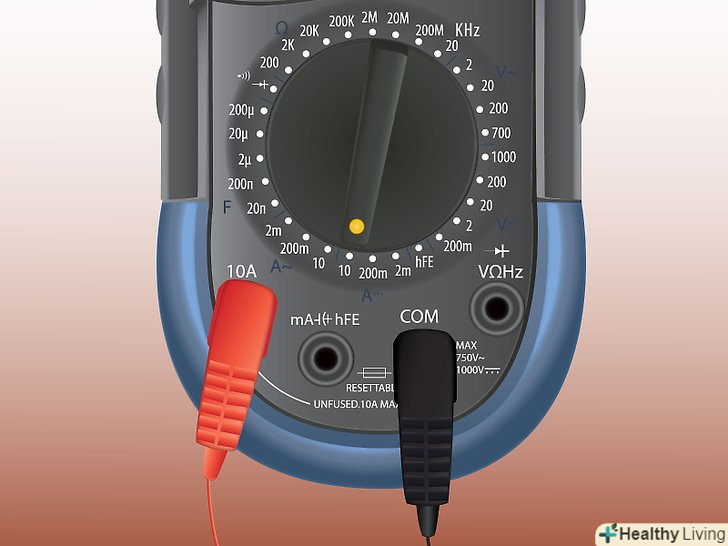

Виберіть або термінал, позначений для вимірювання 10 ампер або з маркуванням для вимірювання 300 міліампер.якщо ви не впевнені в силі струму, почніть на терміналі 10 ампер, поки ви не будете впевнені, що струм менше 300 мА.
Встановіть мультиметр для вимірювання струму.це може бути показано буквою А.

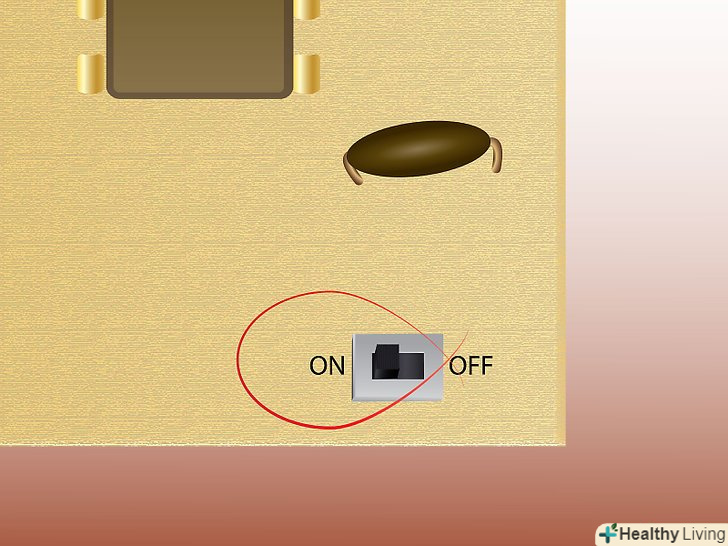

Вимкніть живлення ланцюга.

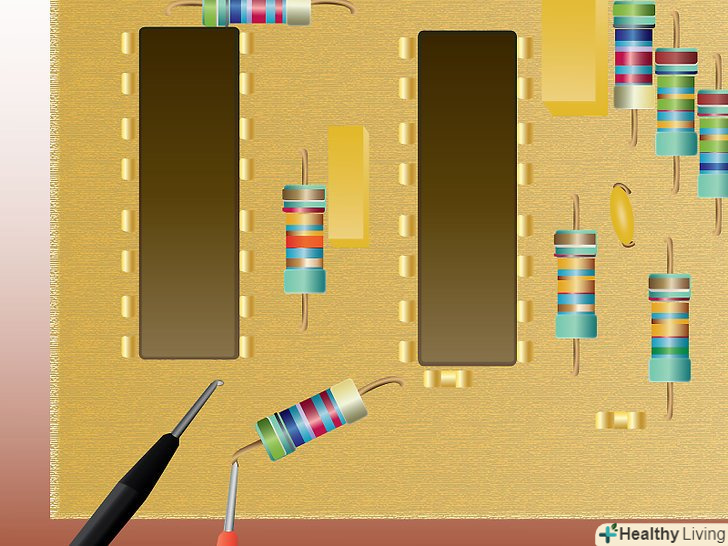

Перервіть ланцюг.для вимірювання струму необхідно помістити мультиметр послідовно ланцюга. (Чорний щуп на негативному полюсі, червоний щуп на позитивному полюсі) помістіть Щупи по обидві сторони від розриву, дотримуючись полярності.
Увімкніть живлення.струм буде проходити через схему, на червоний щуп і через мультиметр, з чорного щупа і в ланцюг.
Читайте свідчення, запам'ятовуючи, що ви вимірюєте - ампери або міліампери.ви можете при бажанні використовувати функцію сенсорного утримання показання.

Метод4З 5:

Тестування діодів

Вставте чорний щуп в загальне гніздо терміналу і червоний щуп в клему для вимірювання ом, вольт або перевірки діодів.
Використовуйте ручку, щоб вибрати функцію перевірки діодів.це може бути представлено символом, що представляє діод, стрілку, що вказує на вертикальну лінію.
Вимкніть живлення схеми.

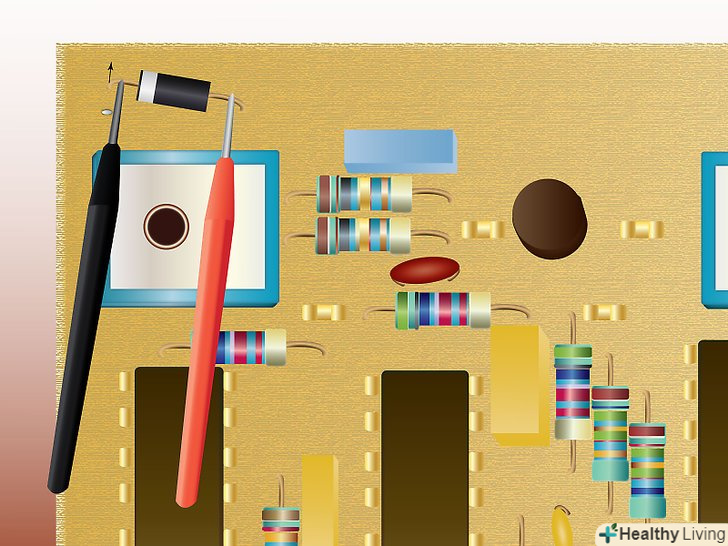

Перевірка прямого зміщення.помістіть червоний щуп на позитивній стороні діода, а чорний щуп на негативній стороні. Якщо ви отримуєте вимірювання менше 1, але більше ніж 0, пряме зміщення хороше.

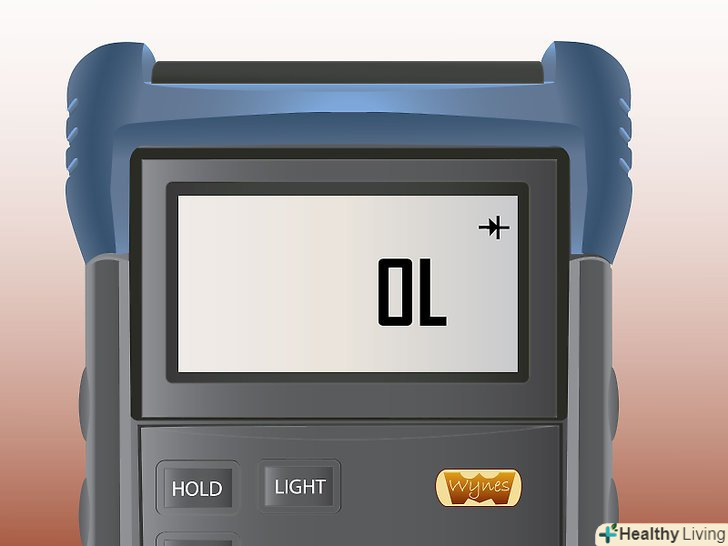

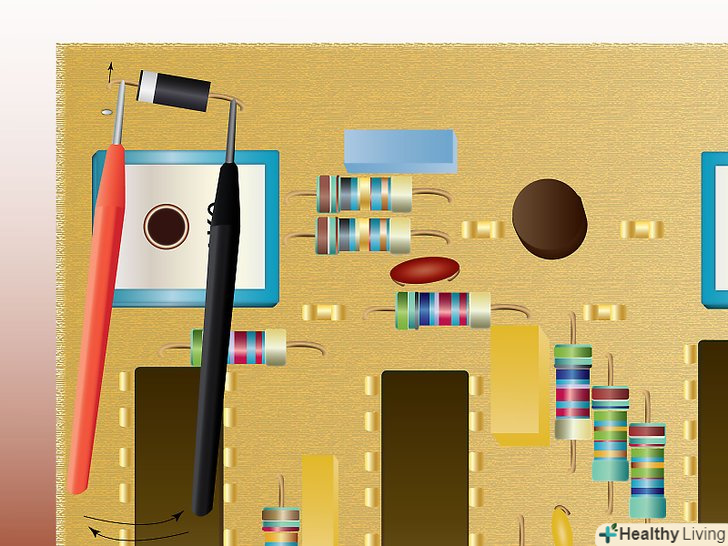

Поміняйте місцями щупи для перевірки зворотного зміщення.якщо на дисплеї з'являється повідомлення "OL (перевантаження)", це означає, що зворотне зміщення хороше.
Показання " OL " або 0 при тестуванні прямого зміщення і 0 при тестуванні зворотного зміщення вказує, що діод поганий.
- Деякі мультиметри будуть видавати звуковий сигнал, коли показання менше 1. Це необов'язково вказує на хороший діод, тому що коротко замкнутий діод також викличе звуковий сигнал.

Метод5З 5:

Вимірювання електропровідності

Вставте чорний щуп в загальний штекер, а червоний щуп в штекер, який використовується для вимірювання вольт і ом.

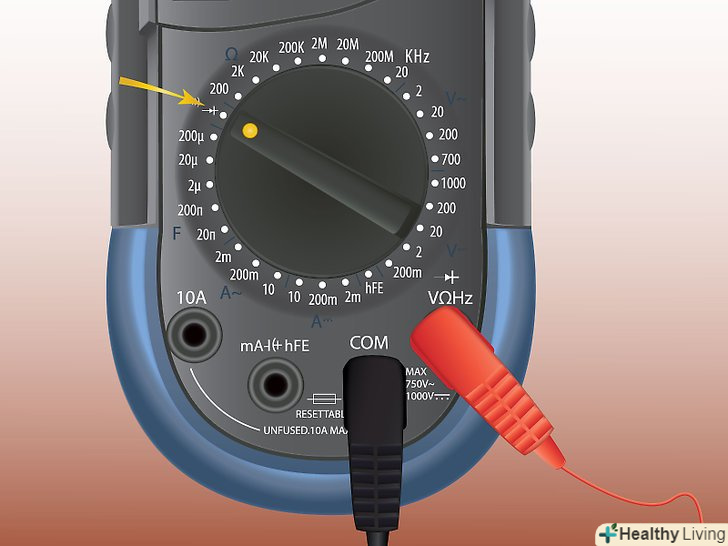

Встановіть мультиметр у значення, яке використовується для тестування діодів.
Вимкніть живлення схеми.
З'єднайте дроти по обидві сторони від секції ланцюга, яку ви перевіряєте.не обов'язково дотримуватися полярності. Показання менше 210 Ом свідчить про гарну електропровідності.

Попередження

Ніколи не використовуйте мультиметр для перевірки високовольтних ланцюгів, які використовують більше 4800 Вт, основного джерела живлення будівлі, коли батарея мультиметра знаходиться на низькому рівні або якщо її датчики пошкоджені. Всі ці Умови являють собою значну небезпеку ураження електричним струмом.
