Як перевірити блок живлення: 12 кроків (з ілюстраціями)

Часто про блок живлення все забувають, коли мова заходить про діагностування проблем з комп'ютером. Перевірка блоку живлення справа обов'язкова, адже часто саме він є причиною таких проблем, як поява синього екрану або сильних збоїв в роботі і раптового виключення комп'ютера, помилок жорсткого диска, а також проблем при завантаженні комп'ютера. Читайте далі, щоб дізнатися, що потрібно робити для перевірки справності блоку живлення.

Частина1 З 2:

Перевірка подачі напруги

Вимкніть комп'ютер.коли комп'ютер вимкнеться, вимкніть перемикач, який знаходиться на задній стінці блоку живлення комп'ютера. Вимкніть його з мережі.

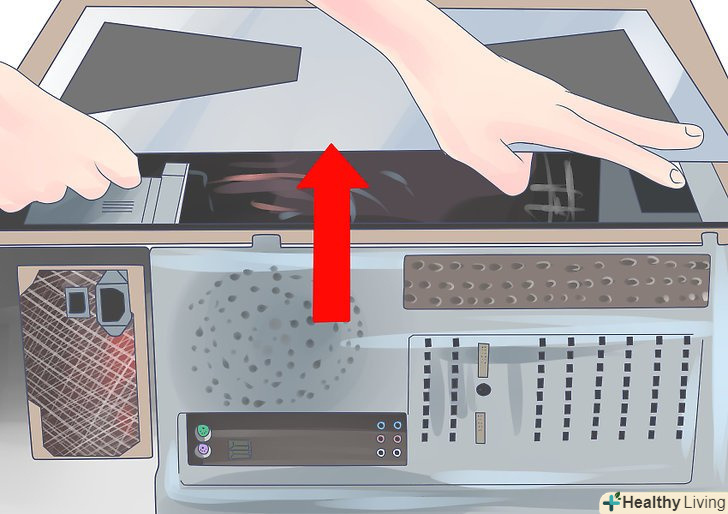

Відкрийте кришку комп'ютера.вимкніть блок живлення від інших частин комп'ютера. Вимкніть по черзі кожен кабель.
- Запам'ятайте або сфотографуйте, що і де було включено, щоб потім включити всі кабелі назад.

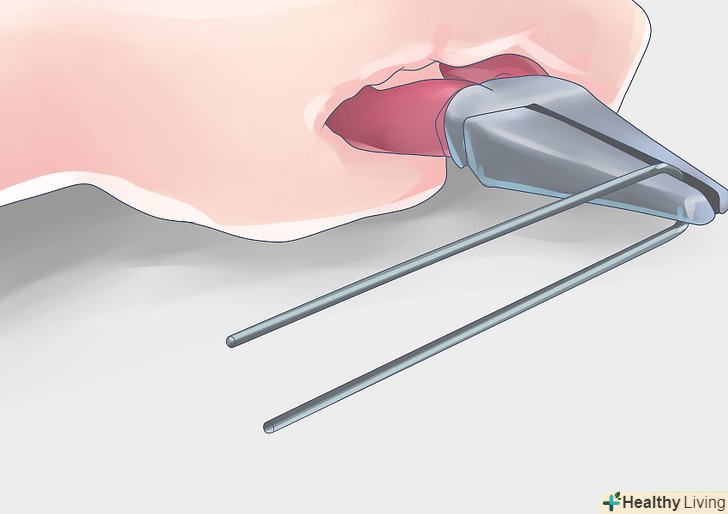

Візьміть скріпку для паперу.розпряміть її і зігніть у формі літери "U".
- Скріпка буде замінювати дроти, які вставляються в блок живлення, коли ви його включаєте.

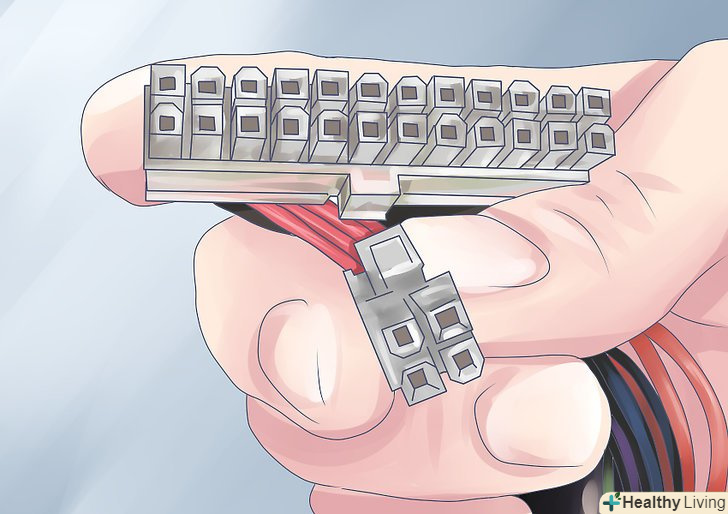

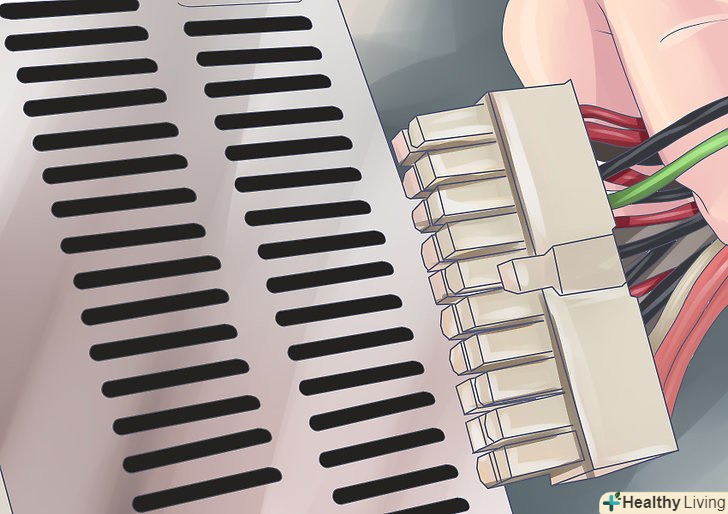

Натисніть коннектор 20/24, який зазвичай приєднується до материнської плати.зазвичай це найбільший коннектор на блоці живлення.^{[1]X
Джерело інформації}
Знайдіть зелений контакт і чорний контакт (контакти номер 15 і 16).ви будете доторкатися кінцями скріпки до зеленого і поруч стоїть чорного штирька-контакту. Не забудьте спочатку відключити блок живлення від мережі.
- Зелений контакт зазвичай має порядковий номер 15 на схемі.

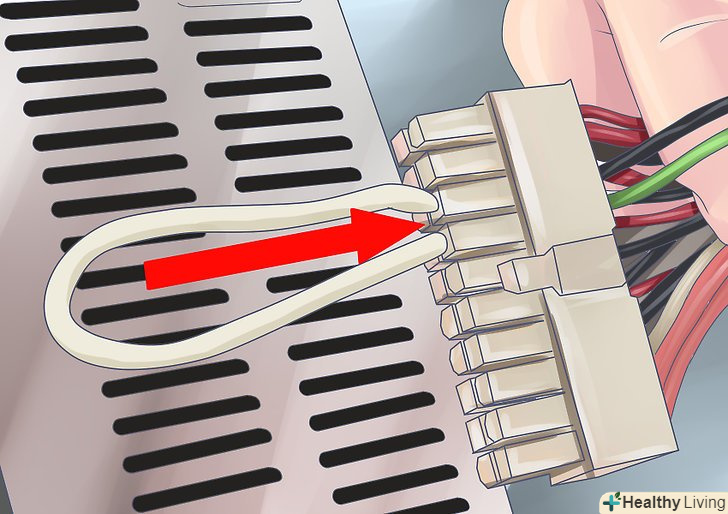

Вставте скріпку так, щоб вона увійшла в контакт з відповідними штирями. Відпустіть її. Підключіть блок живлення до мережі. Увімкніть перемикач.

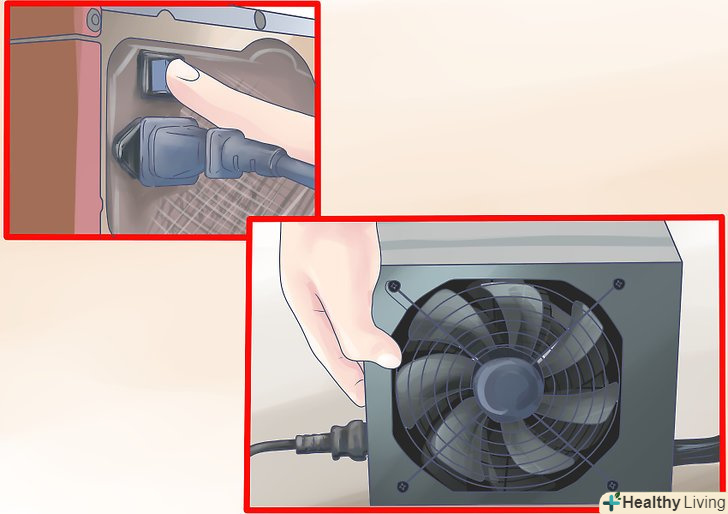

Перевірте, чи працює вентилятор.якщо блок живлення робочий, і проводить струм, то вентилятор всередині корпусу блоку живлення повинен крутитися при його включенні. Якщо блок живлення не включився, перевірте, контачить чи скріпка і спробуйте знову. Якщо блок живлення не включається-значить, він не робочий.^{[2]X
Джерело інформації}
- Цей тест не говорить про те, що з блоком живлення все в порядку. Він тільки дозволяє визначити, що блок живлення здатний включатися і хоч як то працювати. Проведіть наступний тест, щоб дізнатися, чи нормально працює блок живлення.

Частина2 З 2:

Перевірка нормальної роботи блоку живлення

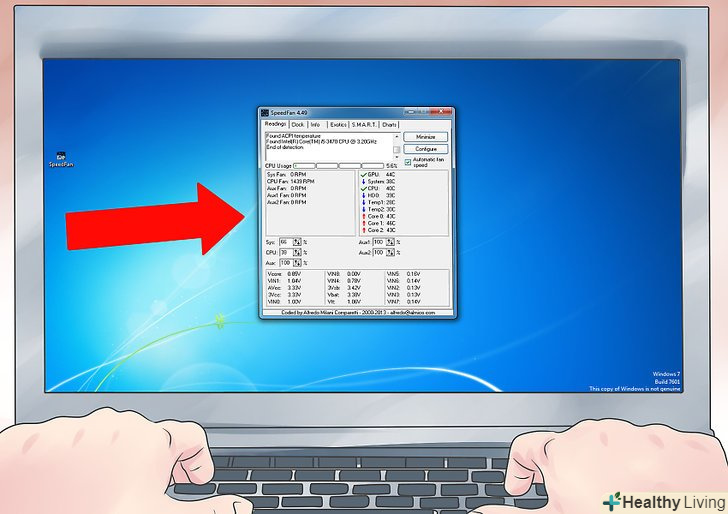

Перевірте, чи нормально працює блок живлення, чи постачає він напругу іншим частинам комп'ютера.для цього вам знадобиться спеціальне програмне забезпечення. SpeedFan-одна з кращих безкоштовних програм, придатних для цього. Запустіть її і перевірте температуру і напругу робочих частин комп'ютера.
- Якщо ваш комп'ютер не працює і не включається, приступайте відразу до наступного кроку.

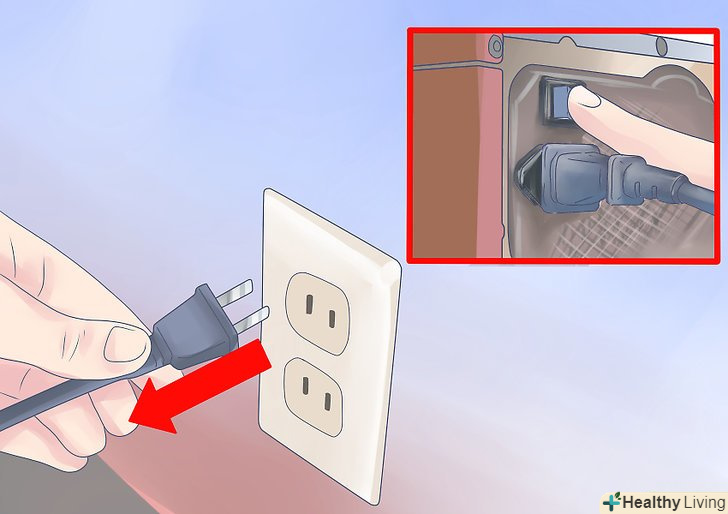

Вимкніть комп'ютер. Вимкніть комп'ютер від мережі. Вимкніть живлення, переключивши перемикач ззаду на блоці живлення. Відкрийте кришку комп'ютера і вимкніть всі кабелі, які підключені до блоку живлення.
Перевірте блок живлення за допомогою приладу для перевірки електроживлення.такий прилад можна купити в магазині техніки. Знайдіть коннектор 20/24 на блоці живлення. Це найбільший кабель, підключений до блоку живлення.
- Підключіть блок живлення до коннектора 20/24.
- Підключіть блок живлення до мережі. Блок живлення включиться, а на приладі для перевірки електроживлення загориться лампочка.
  - Деякі прилади включаються самі, на деяких треба знайти відповідну кнопку.
- Перевірте величину напруги. Коннектор 20/24 може давати різні показання, але ось основні показання, які ми помічали найчастіше:
  - + 3.3 VDC (Вольт постійного струму)
  - +5 VDC
  - +12 VDC
  - -12 VDC
- Переконайтеся, що напруга нормальна: + 3.3, +5, +12 можуть відрізнятися на +/- 5%. Напруга -12 може відрізнятися на + / - 10%. Якщо показники зовсім інші, значить ваш блок живлення погано працює і його треба замінити.
- Перевірте інші коннектори. Коли ви перевірите роботу одного коннектора, перевірте інші-один за іншим. Відключайте блок живлення кожен раз перед проведенням тесту.

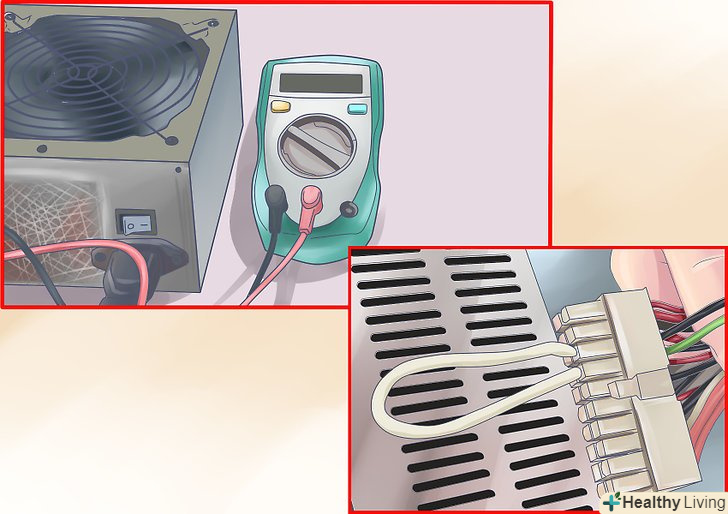

Перевірте блок живлення мультиметром.розпряміть скріпку і зігніть її у формі "U". Знайдіть зелений штир на коннекторе 20/24. Підключіть скріпку до цього штирька (контакт номер 15), а іншим кінцем підключіть її до одного з сусідніх чорних штирьков. Тоді блок живлення буде думати, що підключений до материнської плати.^{[3]X
Джерело інформації}
- Підключіть блок живлення до мережі і включіть його.
- Знайдіть схему розташування контактів. Там буде написано, яке має бути напруга у яких контактів.
- Встановіть мультиметр на опцію VBDC. Встановіть діапазон на 10V, якщо можете.
- Підключіть негативний полюс мультиметра до заземлення (чорний контакт).
- Підключіть позитивний полюс до контакту, який ви хочете перевірити. Перевірте напругу.
- Перевірте напругу, щоб переконатися, що вона адекватна. Якщо ж ні-значить, блок живлення несправний.
- Повторіть процес, перевіривши всі периферійні коннектори.

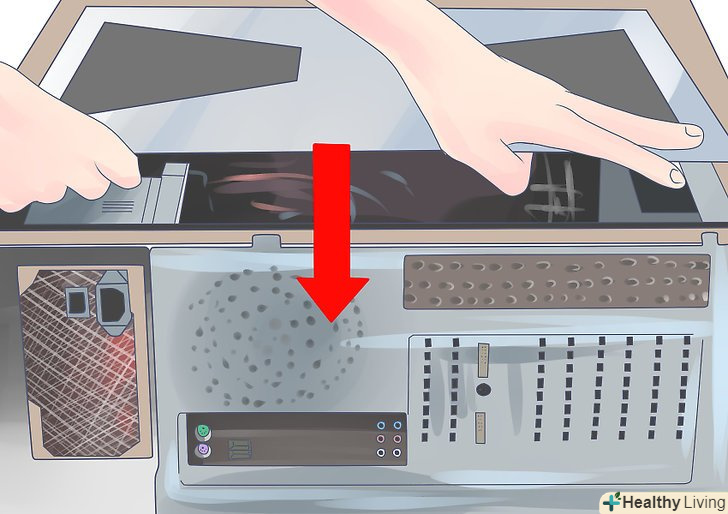

Зберіть комп'ютер.не забудьте все підключити на свої місця. Спробуйте включити комп'ютер.
- Якщо у вас все ще виникають проблеми, або комп'ютер не включається, спробуйте перевірити інші частини комп'ютера, наприклад, материнську плату.
