Як читати будівельні креслення: 5 кроків

Будівельні креслення, як правило, використовуються в якості візуального інструменту в створенні будинків, мостів та інших споруд. У той час як ці креслення досить прості і зрозумілі для тих людей, у яких є досвід роботи в будівництві або архітектурі, для інших вони складні для розуміння. Уміння читати будівельні креслення допоможе вам зрозуміти більш детально план будівництва.

Кроки

  1. Ознайомтеся з масштабом креслення.
    • Розберіться з розмірами конкретних деталей, які представлені на кресленні. Як правило, більшість креслень створюються в масштабі 1 до 50-100, інші масштаби можуть використовуватися при створенні великих конструкцій. Завжди визначайте масштаб креслення до того, як почнете вивчати його детально. Якщо масштаб недостатньо очевидний на кресленні, проконсультуйтеся з інженером, який зробив його.

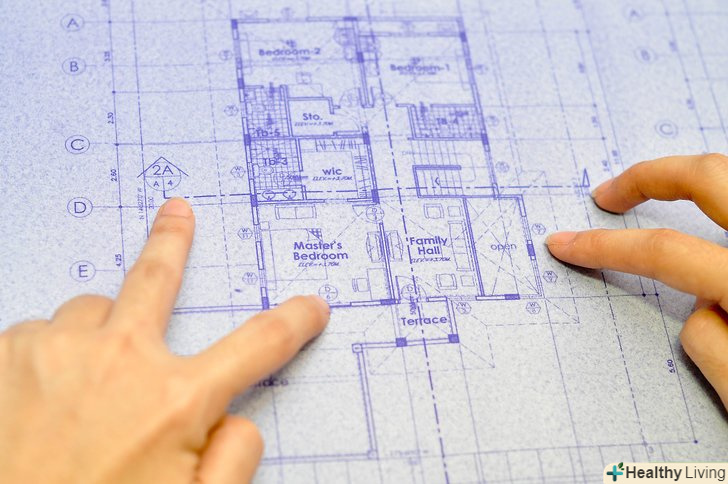

  2. Вивчіть основні позначення, які використовуються при створенні будівельних креслень.
    • Оскільки креслення розробляються в такому маленькому масштабі, то використання певних позначень часто необхідно. Так як існує величезна кількість позначень, для читання креслення вам необхідно знати кілька основних з них. Деякі з таких позначень, що використовуються в кресленнях: прямокутник, коло і трикутник. Визначення масштабу, консультація з інженером, який створив креслення, допоможе вам також розібратися з усіма позначеннями, які були використані.

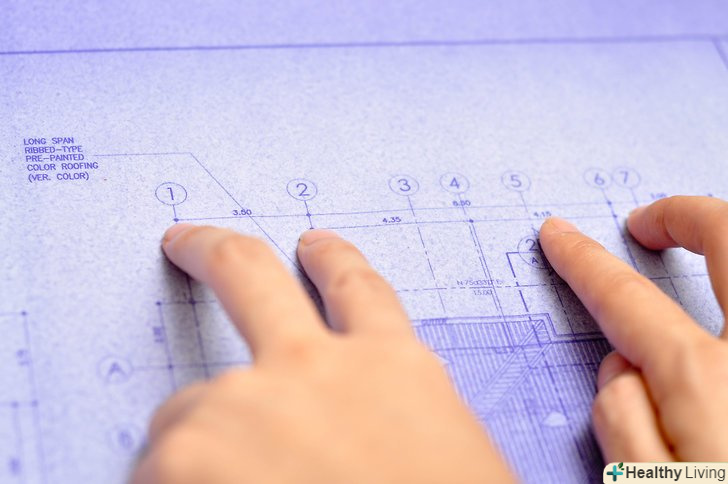

  3. Зверніть увагу на цифри в кружечках.
    • Як вже говорилося раніше, будівельні креслення зазвичай створюються в такому маленькому масштабі, при якому неможливо намалювати всі деталі. З цієї причини, інженери часто додають номери в кружечках на певні частини креслення. Ці обведені цифри показують, що дана ділянка більш детально розписаний на іншій сторінці.

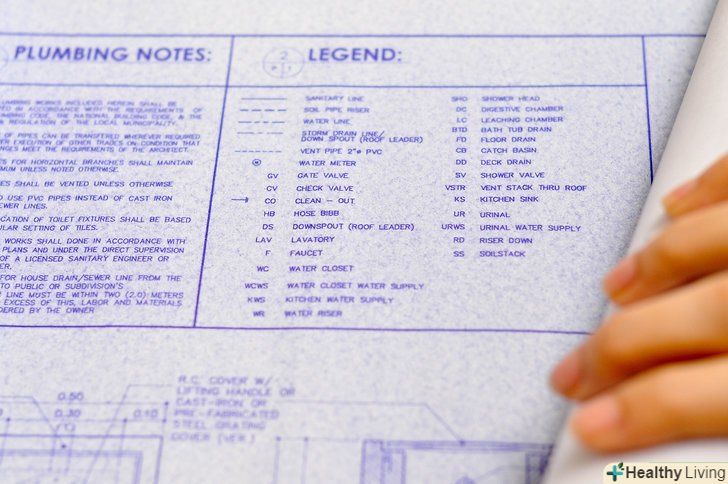

  4. Вивчіть специфічну абревіатуру.
    • Інженери часто користуються абревіатурою. За допомогою символів, вони можуть показувати форму, процес і навіть розміри, використовуючи всього лише кілька букв. Деякі з найбільш поширених скорочень, що використовуються в будівельних кресленнях включають: ГЛ-глибина, Д - діаметр.

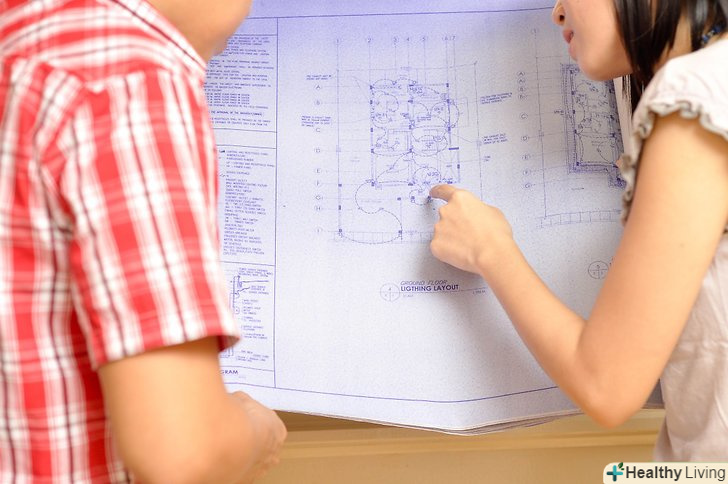

  5. Працюйте з колегами.
    • Коли нічого не допомагає, консультуйтеся з іншими фахівцями, щоб краще зрозуміти креслення. Хоча може бути і ніяково зізнатися, що у вас виникли труднощі при читанні креслення, ті, хто регулярно працює з цим, завжди зможуть допомогти вам розібратися з тим, що незрозуміло. Краще попросити тих хто "в курсі справи" допомогти вам розібратися з тим, що ви не розумієте на ранніх стадіях проекту, ніж заглиблюватися далі в проект, при цьому не розуміючи деякі деталі креслення.

Поради

  • Якщо вам цікаво зрозуміти як читати будівельні креслення, розгляньте питання про надходження на спеціальний курс. Багато коледжів та університетів пропонують вступні курси з цього предмету. Найчастіше, Вам достатньо буде пройти тільки один курс, на якому ви отримаєте певні знання, за допомогою яких ви навчитеся розуміти основні технічні креслення. У деяких випадках, ваш роботодавець, можливо, буде готовий оплатити ваше навчання на такому курсі.
