Складовою оптичний мікроскоп-ефективний збільшує прилад, який широко використовується в наукових лабораторіях для того, щоб розглянути бактерії та інші крихітні клітини. У складових мікроскопах використовуються щонайменше дві опуклі лінзи, які розташовані на протилежних кінцях тубуса. При цьому зразок наближається до об'єктива або віддаляється від нього, що допомагає сфокусувати і збільшити зображення. Незважаючи на непросту конструкцію складеного мікроскопа, не обов'язково бути вченим, щоб зрозуміти його пристрій і принцип дії.
Кроки
Частина1 З 2:
Пристрій мікроскопа
Частина1 З 2:
Ознайомтеся з пристроєм мікроскопа.огляньте всі складові частини і запам'ятайте їх назви і призначення. Якщо ви вивчаєте мікроскоп в школі, вчитель розповість вам про те, як він влаштований. Якщо ж ви вивчаєте мікроскоп самостійно, інформацію про пристрій приладу можна знайти в прикладеної до нього інструкції.[1]- Мікроскоп слід розмістити на чистій рівній поверхні поблизу електричної розетки.
- Завжди переносите мікроскоп двома руками. Однією рукою візьміться за штатив, а другий підтримуйте знизу підставу мікроскопа.
-

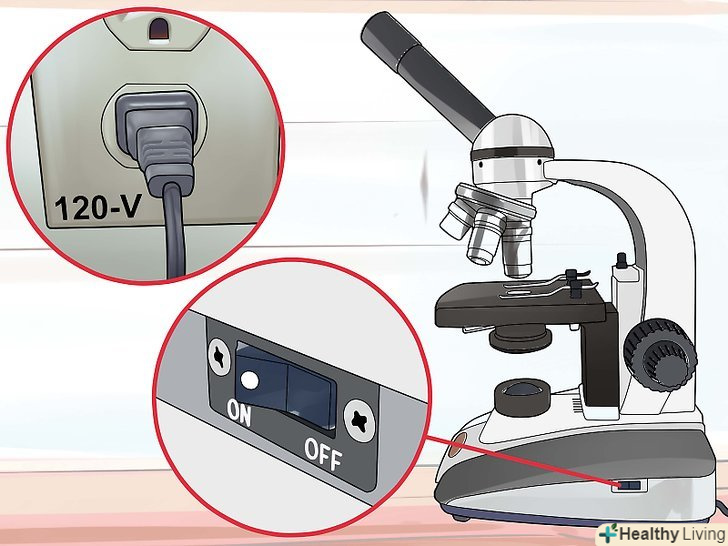

Увімкніть мікроскоп.для цього необхідно підключити його до відповідної розетки. Зазвичай електрична вилка розташована на підставі мікроскопа.[2]
- Електрична енергія необхідна для роботи освітлювальної системи складеного мікроскопа.
- Переконайтеся, що джерело енергії Підходить для вашого мікроскопа. Зазвичай для роботи складеного мікроскопа необхідно напруга 220 вольт.
-

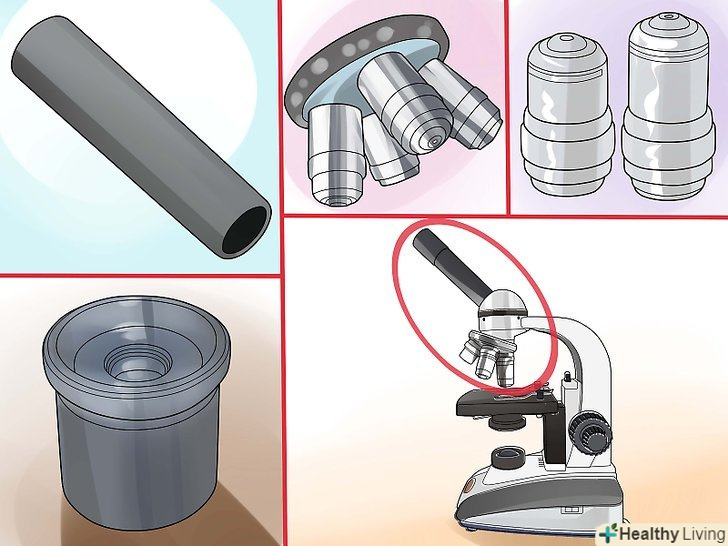

Перевірте оптичну головку мікроскопа.Головка підтримує основні Оптичні компоненти мікроскопа, до яких відносяться окулярна (або бінокулярна) насадка з одним (або двома) окулярами, тубус і об'єктивні лінзи (вони вставлені в револьверну насадку).[3]
- Через окуляр ви дивитеся в мікроскоп, щоб побачити досліджуваний об'єкт.
- Окулярна насадка підтримує окуляри.
- Револьверна насадка для об'єктивів утримує об'єктивні лінзи.
- Об'єктиви є основними лінзами складеного мікроскопа. Залежно від комплектації мікроскопа, його револьверна насадка може бути розрахована на 3, 4 або 5 об'єктивних лінз.
-

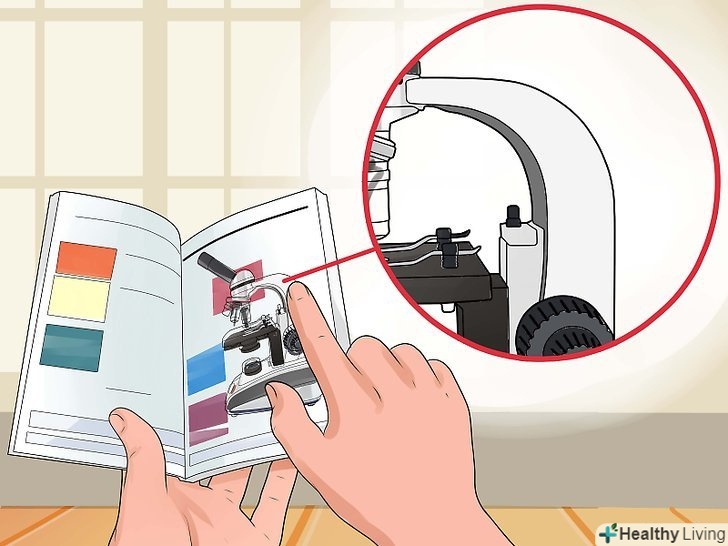

Огляньте штатив.Штатив мікроскопа з'єднує його оптичну головку з основою. Штатив не містить ніяких лінз.[4]
- При перенесенні складеного мікроскопа необхідно підтримувати його за штатив і підставу.
- Штатив підтримує оптичну головку мікроскопа.
-

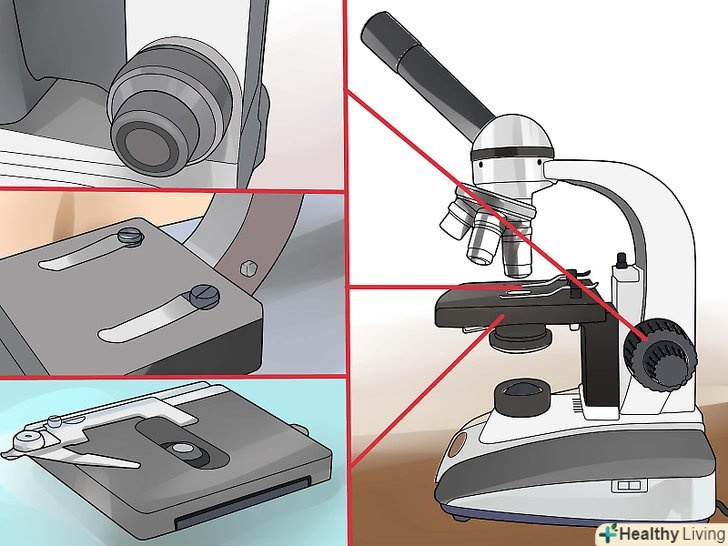

Огляньте підставу.основа підтримує всю оптичну систему мікроскопа і предметний столик, на який кладуться зразки. Крім того, на підставі розташовані ручки грубої і точної фокусування.[5]
- Ручки фокусування можуть розташовуватися окремо або коаксіально (в цьому випадку вони розташовані на одній осі).
- На предметний столик кладуть досліджувані зразки. Механічний предметний столик можна пересувати, що може знадобитися при великих збільшеннях.
- Клеми на предметному столику використовуються для закріплення зразка.

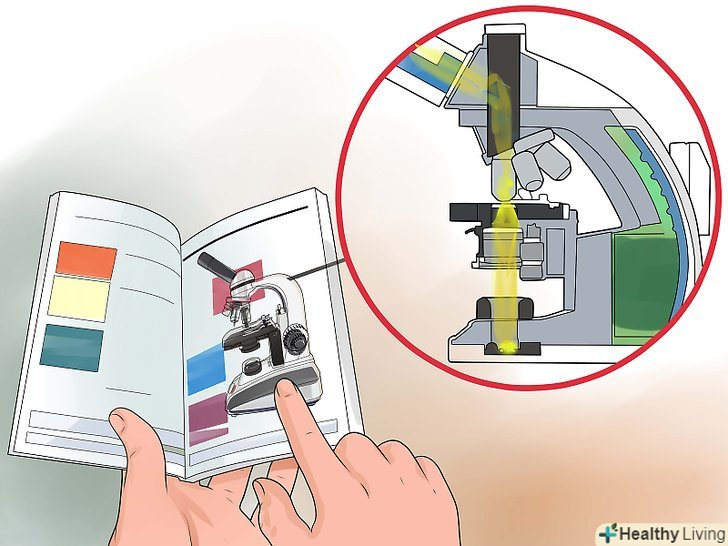

- Дізнайтеся про джерела світла.для кращого освітлення в складових мікроскопах використовуються власне джерело світла. Він розташований на підставі мікроскопа.[6]
- Перш ніж досягти предметного столика і потрапити на скло зі зразком, світло проходить через апертуру, яка являє собою отвір малого діаметра.
- Джерело світла висвітлює зразок. Як правило, для цієї мети використовуються галогенні лампи низької потужності. Освітленість можна змінювати.
- Конденсор збирає і фокусує світло, яке випромінюється освітлювачем. Конденсор розташований під предметним столиком, часто він забезпечується ірисової діафрагмою.
- За допомогою спеціальної ручки фокусування конденсор переміщається вгору і вниз, що дозволяє регулювати освітленість.
- Ірисова діафрагма розташована під предметним столиком. Поряд з конденсором вона дозволяє відрегулювати і сфокусувати падаючий на зразок світло.
Частина2 З 2:
Фокусування мікроскопа
Частина2 З 2:
-
Приготуйте пластинки зі зразками.перш ніж класти зразки на столик мікроскопа, їх слід помістити між двома предметними стеклами. Це захистить не тільки самі зразки, але і об'єктивні лінзи мікроскопа.[7]
- Щоб приготувати мікроскопічний препарат (зразок для дослідження під мікроскопом), помістіть досліджуваний матеріал між двома предметними стеклами.
- Покладіть препарат в центр предметного столика, так щоб досліджуваний матеріал розташовувався над отвором в столику.
- Зафіксуйте препарат. Для цього притисніть Предметні скла до столика двома клемами.
-

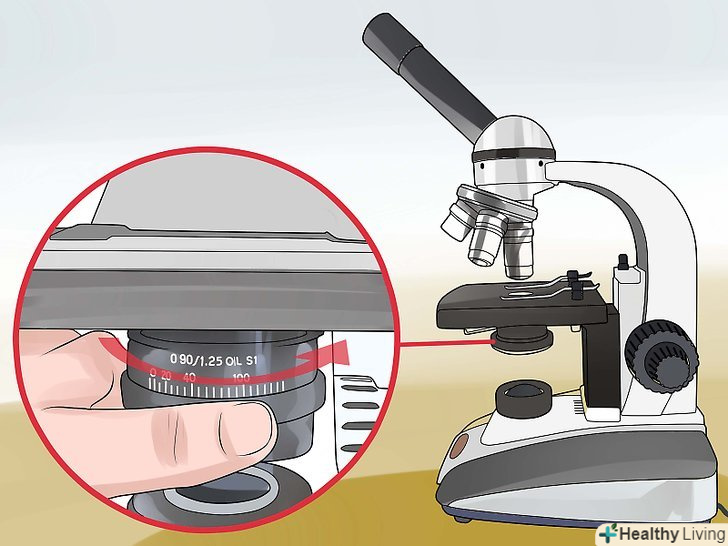

Перевірте, чи відкрита ірисова діафрагма.зазвичай ця діафрагма знаходиться відразу під предметним столиком. Необхідно, щоб на зразок і лінзи потрапляло оптимальна кількість світла.[8]
- Ірисову діафрагму не слід використовувати для регулювання яскравості. Вона призначена для налаштування контрасту і дозволу (отримання більш чіткого зображення).
- Цю діафрагму зазвичай використовують при найменшому збільшенні.
-

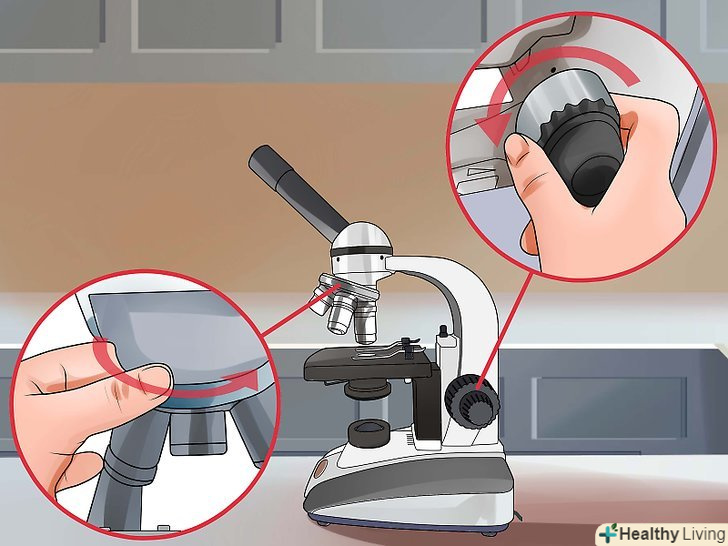

Виставте потрібний об'єктив і налаштуйте ручки фокусування. Почніть з найменшого збільшення. Це дозволить вам вибрати ту ділянку зразка, який представляє найбільший інтерес. Після того як ви знайдете таку ділянку, можна виставити більше збільшення, щоб розглянути більш дрібні деталі.[9]
- Поверніть револьверну насадку так, щоб над зразком знаходилася найкоротша об'єктивна лінза. При цьому повинен пролунати клацання, після чого револьверна насадка зафіксується в певному положенні. Найкоротша об'єктивна лінза дає найменше збільшення, і вивчення зразка найкраще почати з неї.
- Покрутіть ручку грубої фокусування (більша ручка), яка розташована збоку штатива, так щоб предметний столик підвівся ближче до короткої об'єктивної лінзи. При цьому не дивіться в окуляр мікроскопа. Необхідно стежити, щоб предметне скло не торкнулося лінзи. Припиніть обертати ручку грубої фокусування незадовго перед тим, як предметне скло торкнеться об'єктива.
-

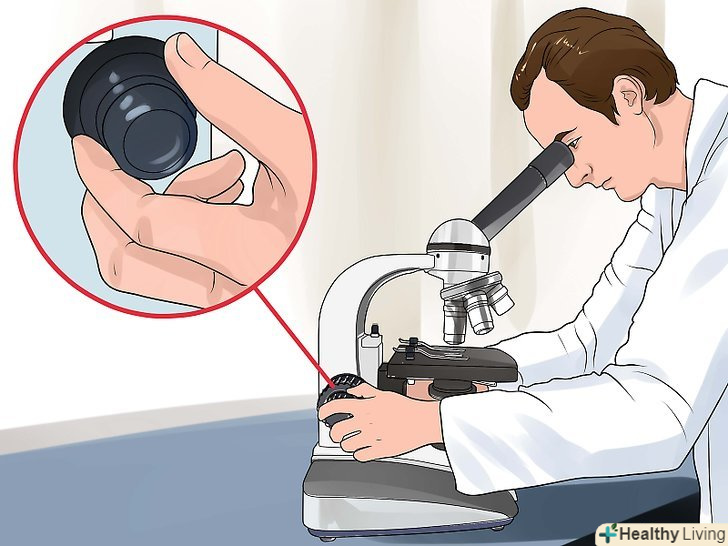

Сфокусуйте зображення.дивлячись в окуляр, за допомогою освітлювача і діафрагми виставте оптимальну освітленість зразка. Перемістіть предметне скло зі зразком так, щоб цікавить вас місце знаходилося в центрі видимого поля.[10]
- За допомогою освітлювача добийтеся оптимальної освітленості зразка. Виставте досить яскраве світло, щоб зразок був ясно видно, але не перестарайтеся, так як при надмірній освітленості Ви побачите менше деталей.
- Покрутіть ручку грубої фокусування в напрямку, протилежному тому, в якому ви обертали її до цього, щоб предметний столик опустився і віддалився від об'єктивної лінзи. Повільно крутите ручку до тих пір, поки зображення не почне фокусуватися.
-

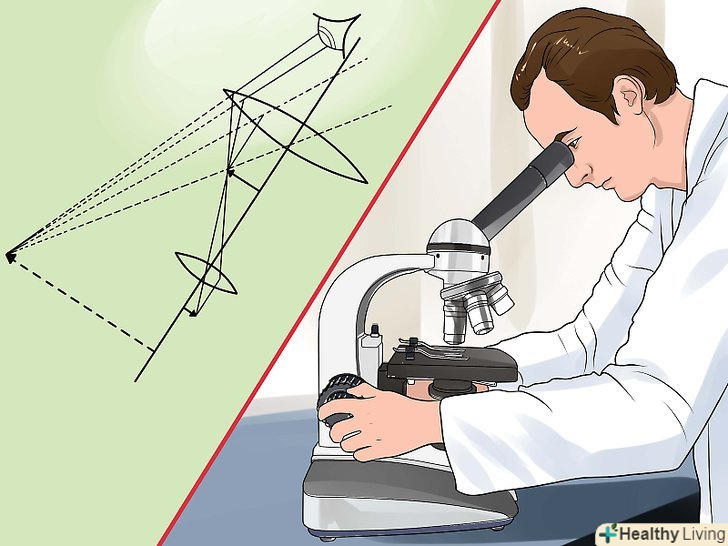

Збільште зображення.за допомогою ручки грубої фокусування виведіть зразок так, щоб було видно дрібні деталі, а потім ручкою точного фокусування добийтеся максимальної чіткості зображення. При переході до більш високих збільшень вам, можливо, доведеться перемістити предметне скло.[11]
- Якщо складений мікроскоп забезпечений одним окуляром, краще тримати обидва ока відкритими. При цьому одним оком слід дивитися через окуляр, а другим за межі оптичної системи мікроскопа.
- При лінзі 10x рекомендується виставити менше освітлення, щоб краще побачити дрібні деталі.
- При необхідності налаштуйте заново освітлювач і ірисову діафрагму.
- Поміняйте об'єктивну лінзу. Для цього поверніть револьверну насадку так, щоб внизу виявилася довша лінза.
- Сфокусуйте зображення.
- Після того як ви сфокусуєте зображення, поставте об'єктивну лінзу з бПрольшим збільшенням. Після цього ви легко зможете знову сфокусувати зображення.
- Якщо ви не можете сфокусувати зображення зразка, повторіть наведені вище кроки.
-

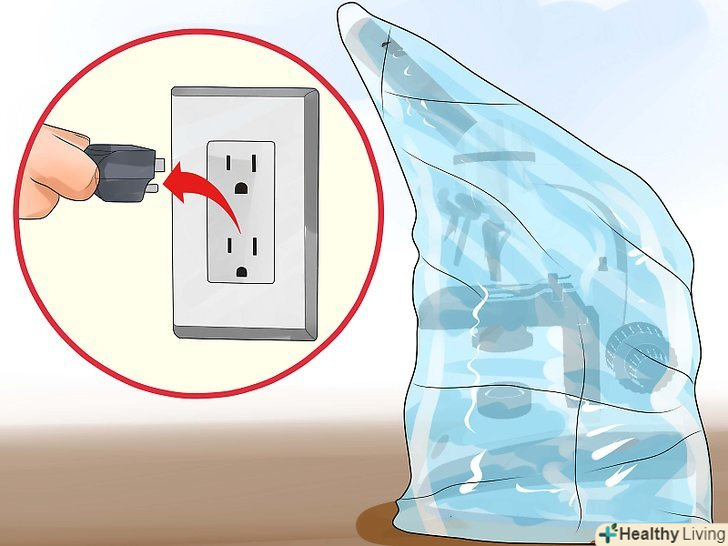

Вимкніть і накрийте мікроскоп.пил дуже шкідливий для складеного мікроскопа. Вона може подряпати лінзи, засмітити ручки регулювання і забруднити окуляри.[12]
- Завжди вимикайте живлення, коли закінчуєте роботу на мікроскопі.
- Опустіть предметний столик, зніміть з нього зразок і накрийте мікроскоп чохлом з пиловідштовхуючого матеріалу.
- Не торкайтеся пальцями до лінз та інших скляних деталей.
- При перенесенні мікроскопа будьте обережні і тримайте його двома руками.
Поради
- Оскільки зразок розглядається через кілька лінз, виходить перевернуте зображення. Щоб побачити нижню частину зразка, необхідно перемістити його вгору.
- Наносите на предметне скло невелику кількість матеріалу. Коли ви накриєте досліджуваний матеріал другим предметним склом, він розтечеться, і якщо його буде занадто багато, то він видавиться з-під країв скла.
- Перевірте, чи забезпечений мікроскоп стопором. Якщо немає, слід бути акуратним, щоб об'єктив не вперся в предметне скло, так як це може пошкодити лінзу.
Попередження
- Не ставте складовою мікроскоп на нерівну поверхню, інакше ви не зможете як слід сфокусувати зображення, воно буде зміщуватися і тремтіти.
- Завжди переносите складений мікроскоп двома руками. Однією рукою слід триматися за штатив, а другий підтримувати підставу мікроскопа. Не забувайте про те, що мікроскоп являє собою досить крихкий і дорогий прилад.
- Не торкайтеся до скла лінз, щоб не пошкодити їх.
- При роботі з мікроскопом тримайте обидва ока відкритими. Хоча ви дивитеся на зразок одним оком, він може перенапружитися, якщо ви закриєте друге око.
