Як читати психрометричну діаграму: 11 кроків

Психрометричні діаграми використовуються інженерами та вченими для візуалізації відносин між різними властивостями повітря (або інших газів і парів). Хоча ці діаграми можуть виглядати складними, насправді їх досить легко читати, якщо знати, що відображає кожна частина графіка. Визначивши, що відкладено по осях, і прочитавши інші позначки на діаграмі, ви зможете нанести на неї потрібні точки і зробити висновки з вимірювань по ній.

Частина1З 3:
Визначення осей

  1. Подивіться на нижню вісь діаграми, де відзначена температура сухого термометра. Горизонтальна вісь, або вісь "X", вказує значення температури в градусах Цельсія. Використовуйте вертикальні лінії, що відходять від цієї осі, щоб робити вимірювання по діаграмі. [1]
    • Від кожного підписаного значення температури відходить вертикальна лінія. Якщо значення, яке ви шукаєте, знаходиться між підписаними значеннями, інтерполюйте його.

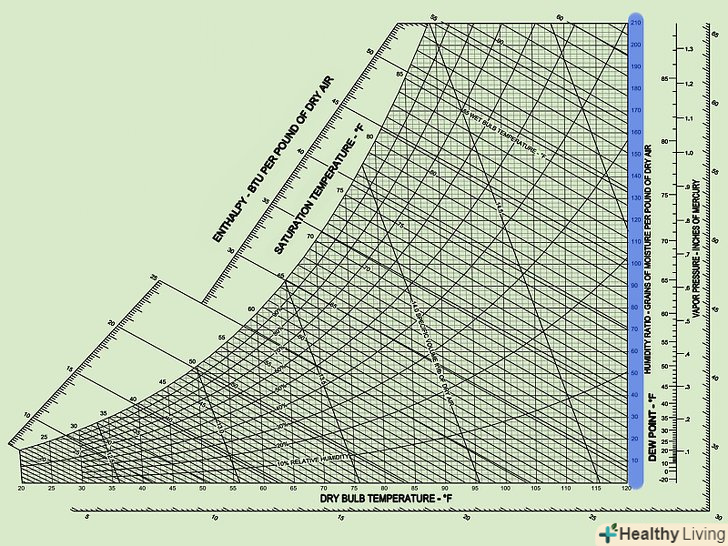

  2. Знайдіть значення вологості на вертикальній осі. вертикальна вісь, або вісь «Y», вказує вологовміст повітря (масу водяної пари на кілограм або кубометр повітря). Використовуйте горизонтальні лінії, що відходять від цієї осі, щоб робити вимірювання по діаграмі. [2]
    • Вологовміст повітря може мати й інші назви: «абсолютна вологість», «парціальна щільність вологи» або «масова концентрація вологи».

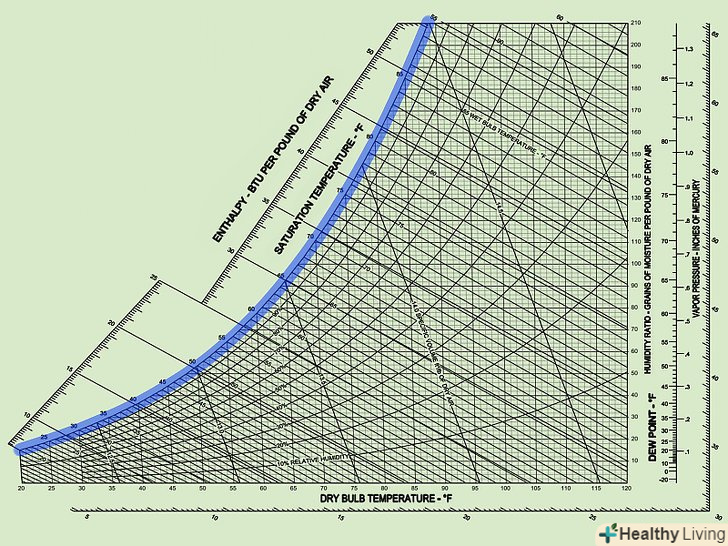

  3. Знайдіть саму верхню вигнуту лінію на діаграмі — це крива насичення. ця крива з'єднує осі X і Y і показує співвідношення між температурою і абсолютною вологістю при відносній вологості 100 %. На цій лінії температура змоченого термометра і точка роси завжди рівні температурі сухого термометра.
    • Крива насичення має таку форму через те, що чим вище температура, тим при більш високій абсолютній вологості настає насичення повітря водяною парою.

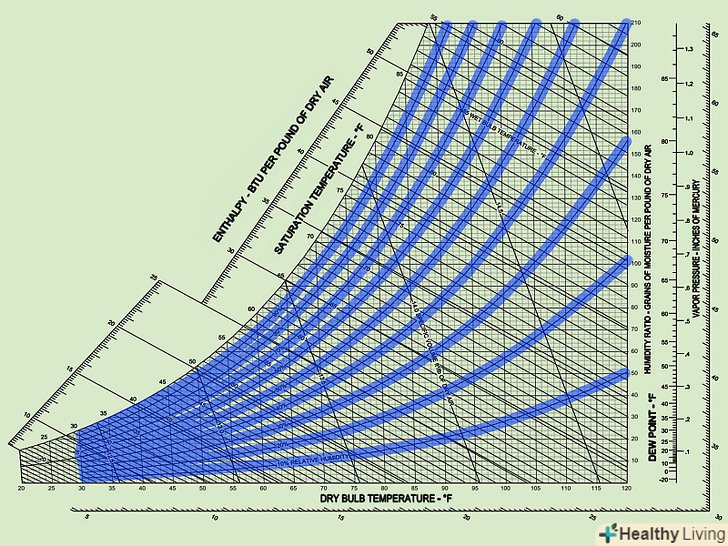

  4. Подивіться на вигнуті лінії всередині діаграми — вони відповідають різним рівням відносної вологості. на діаграмі ви можете помітити кілька кривих, які за формою схожі з кривою насичення. Вони показують співвідношення між температурою і абсолютною вологістю при відносній вологості менше 100 %. Зазвичай такі лінії проведені через 10 %. [3]
    • Зверніть увагу, що в міру зменшення температури криві для різних значень відносної вологості стають ближче один до одного. При дуже низьких температурах вони практично зливаються.

Частина2З 3:
Читання інших відміток на діаграмі

  1. Подивіться на праву сторону діаграми, щоб знайти вертикальну шкалу точки роси. відразу праворуч від осі " Y " знайдіть лінію зі значеннями точки роси в градусах Цельсія. Щоб робити вимірювання по діаграмі, використовуйте ті ж лінії, що і для абсолютної вологості. Якщо вам складно зрозуміти, яка лінія якому значенню точки роси відповідає, використовуйте лінійку, щоб поєднати хеш-мітки на шкалі з лініями на діаграмі. [4]
    • Зверніть увагу, що значення точки роси не залежить від температури сухого термометра.

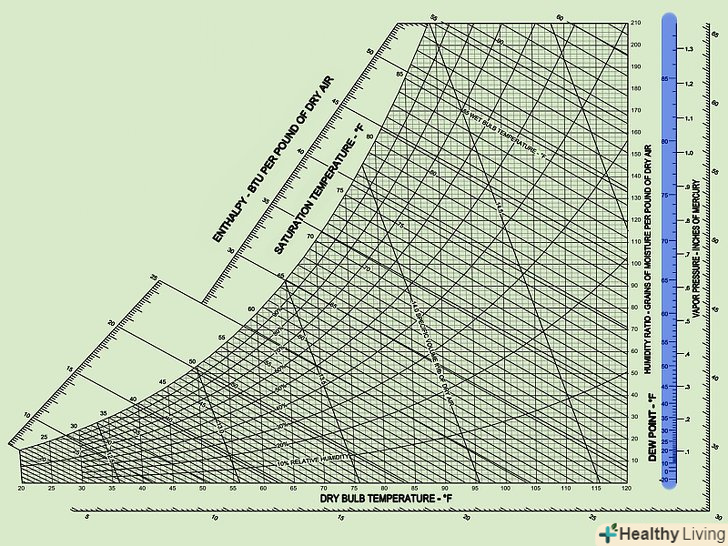

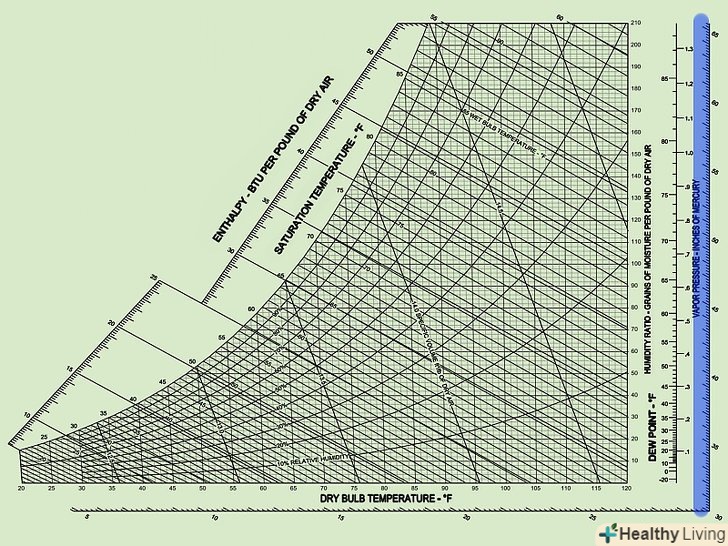

  2. Знайдіть шкалу тиску водяної пари праворуч від шкали точки роси. поруч зі шкалою точки роси або уздовж цієї ж шкали нанесені значення парціального тиску водяної пари в міліметрах ртутного стовпа або в мілібарах. Як і у випадку з точкою роси, якщо вам складно зрозуміти, яка лінія якому значенню відповідає, використовуйте лінійку, щоб поєднати хеш-мітки на шкалі тиску водяної пари з горизонтальними лініями на діаграмі. [5]
    • Як і точка роси, тиск водяної пари не змінюється при змінах температури сухого термометра.

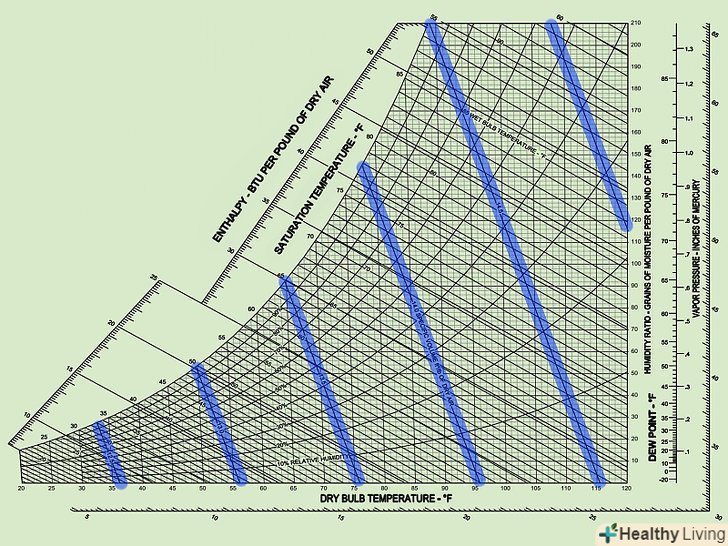

  3. Знайдіть на діаграмі діагональні лінії питомого обсягу. лінії питомого обсягу показують, скільки кубометрів займає кілограм повітря в залежності від його вологості. Зазвичай діапазон відмінностей знаходиться в межах 0,2 - 0,3 м3/кг.при даній температурі питома об'єм повітря збільшується зі збільшенням відносної вологості. [6]
    • Ці лінії корисні, якщо ви використовуєте діаграму для розрахунку швидкості охолодження для вентилятора або змійовика.

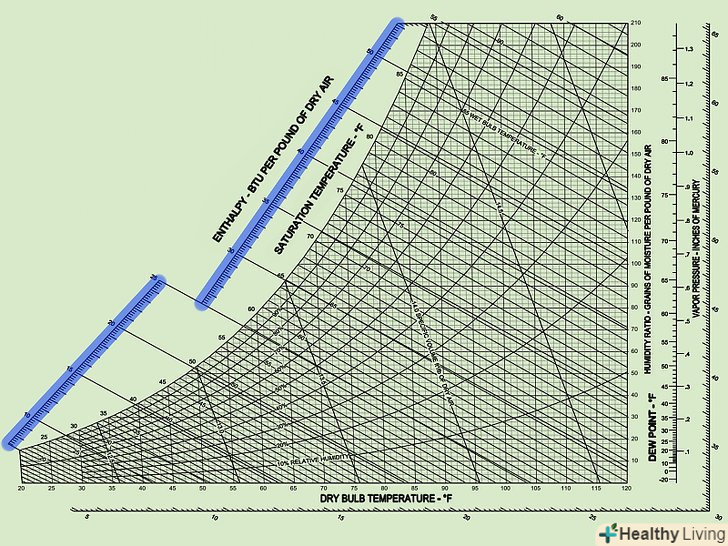

  4. Знайдіть на діаграмі діагональні шкали ентальпії. із зовнішнього боку від кривої насичення знаходяться діагональні шкали, на яких показані значення ентальпії в джоулях або калоріях на кілограм. Використовуйте лінійку, щоб робити вимірювання цієї величини по діаграмі.
    • Ентальпія збільшується при збільшенні температури і абсолютної вологості.

Частина3З 3:
Отримання шуканих величин з відомих

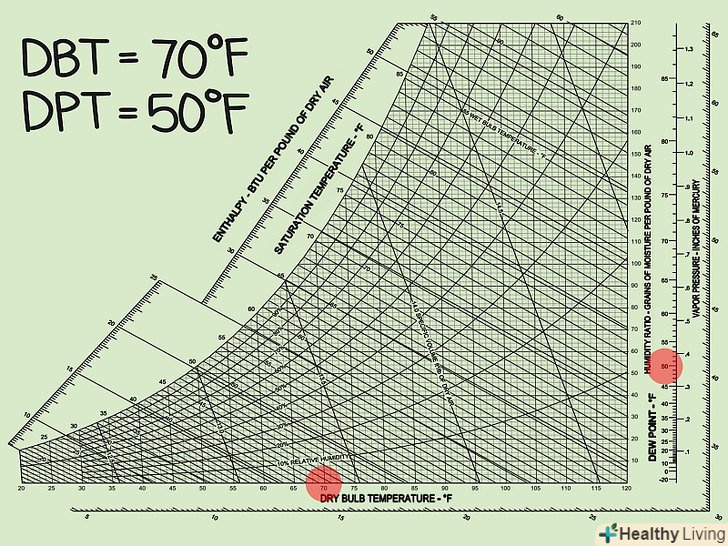

  1. Знайдіть дві відомі величини на діаграмі. щоб знайти потрібну величину по психрометричній діаграмі, Треба знати тільки дві інші величини. Виберіть будь-які дві відомі величини, і нанесіть на діаграму точку, в якій перетинаються відповідні їм лінії. [7]
    • Слід віддавати перевагу таким величинам, як температура сухого термометра, абсолютна вологість, точка роси або тиск водяної пари. Однак для приблизних розрахунків можна використовувати також відносну вологість, ентальпію і питома обсяг.

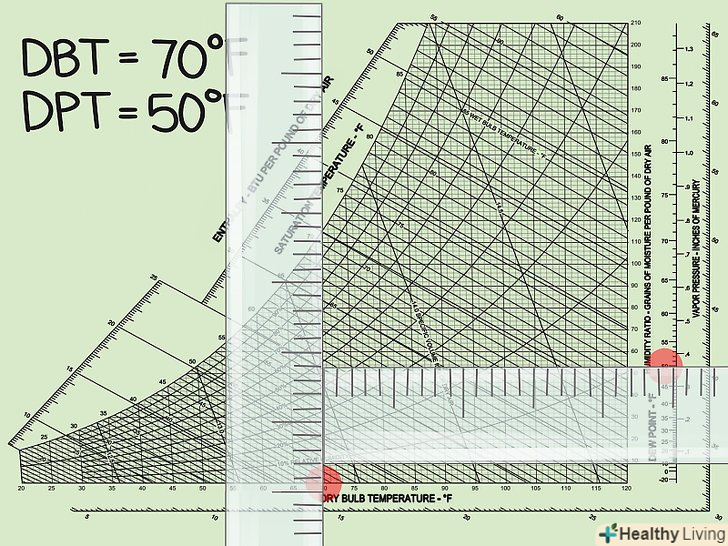

  2. Використовуйте лінійку, щоб визначити значення інших величин в точці перетину. відзначивши точку, де перетинаються лінії, відповідні значенням відомих величин, за допомогою лінійки визначте, де лінії, що проходять через точку перетину, перетинаються з різними шкалами на діаграмі. Постарайтеся вимірювати максимально точно, визначаючи значення величин, і відзначайте знайдені значення на правильних шкалах. [8]
    • Наприклад, якщо ви знаєте температуру сухого термометра і абсолютну вологість, ви можете за допомогою лінійки знайти значення точки роси, відносної вологості, питомого обсягу, ентальпії і тиску водяної пари.

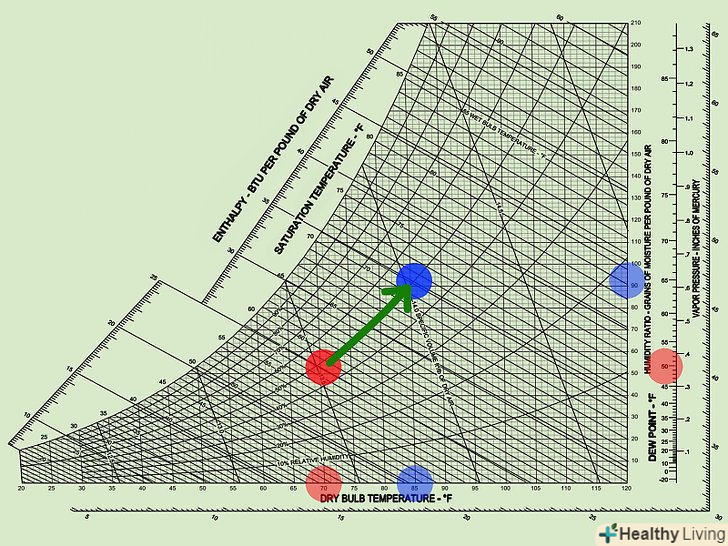

  3. Візуалізуйте дані для різного часу, порівнявши їх на діаграмі. якщо ви розраховуєте зміна будь-якої величини з часом, нанесіть точки на діаграму, і знайдіть по ній значення шуканої величини для всіх точок. Потім порівняйте ці значення і зробіть висновок про те, як зміни відомих величин вплинули на значення шуканої величини. [9]
    • Особливо корисно візуалізувати вплив змін температури, абсолютної вологості, точки роси або тиску водяної пари на відносну вологість, ентальпію або питома обсяг.

Поради

  • Перед тим, як почати читати діаграму, подивіться, які одиниці виміру використовуються на кожній шкалі. Це допоможе вам, коли ви будете використовувати отримані по діаграмі значення в рівняннях.
