Як конвертувати змінний струм в постійний

Метод2З 2:

Створення ланцюга по перетворенню змінного струму в постійний

1.

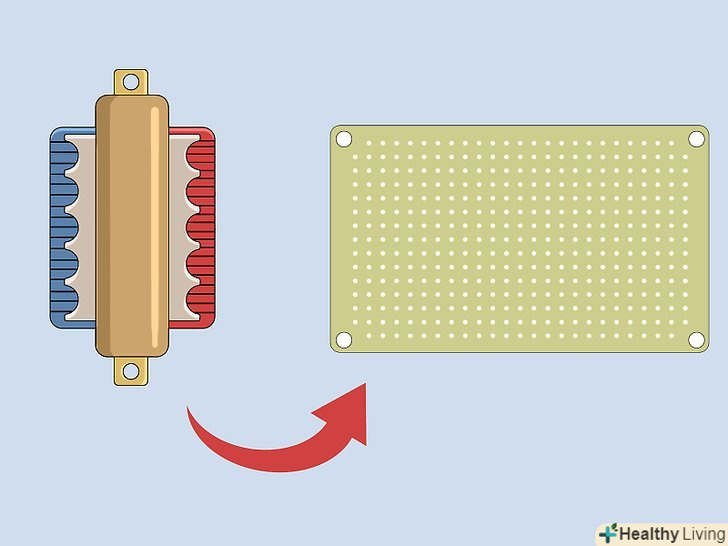

   Підключіть до лівої сторони макетної плати понижуючий трансформатор. понижуючий трансформатор являє собою невелике електричний пристрій з двома котушками різної індуктивності, яке створює на виході меншу напругу, ніж подається на його вхід. Для простої схеми перетворювача знайдіть трансформатор, який розрахований мінімум на 13 В, щоб можна було сильніше знизити вхідну напругу. Помістіть трансформатор на макетну плату з отворами (такі плати використовують для складання прототипів електричних ланцюгів). Підключіть трансформатор до плати за допомогою гайок і болтів і закріпіть його на місці. ^[4]

   • Трансформатор і макетну плату можна придбати в магазині електроніки або замовити через Інтернет.
   • Щоб збільшити напругу, можна використовувати підвищує трансформатор.
2.

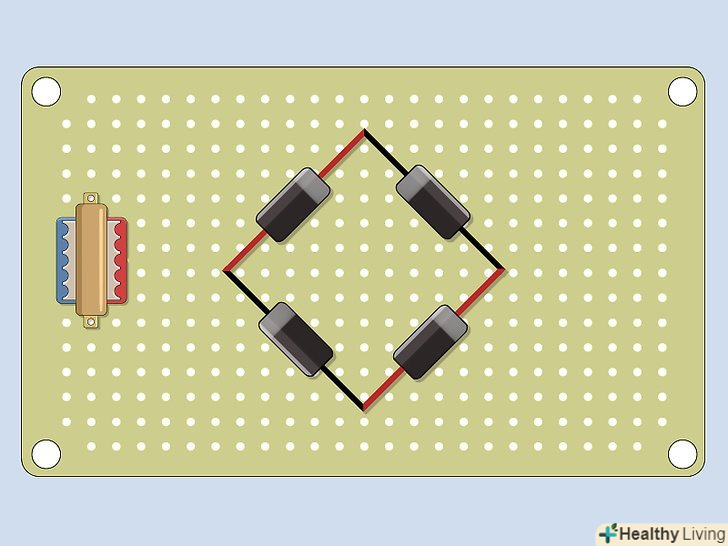

   Розташуйте праворуч від трансформатора 4 діода в формі ромба. Діоди пропускають електричний струм в одному напрямку і блокують струм, що йде в протилежну сторону. Помістіть перший діод під кутом 45 градусів так, щоб позитивний вихід був спрямований вгору і вліво. Другий діод розташуйте поруч з першим так, щоб вони утворили кут, а негативний вихід був спрямований під кутом 45 градусів вправо. Замкніть ромб зверху так, щоб у верхній точці з'єднувалися негативний вихід лівого діода і позитивний вихід правого діода. ^[5]

   • Таке з'єднання діодів називають мостовим випрямлячем, воно дозволяє ланцюга передавати позитивну і негативну складові змінного сигналу.
   • Діоди можна придбати в магазині електроніки або замовити через Інтернет.
   • Простежте, щоб діоди були з'єднані в правильному напрямку, інакше вони не пропустять струм.
   • При бажанні можна прикріпити діоди до плати гарячим клеєм, хоча в цьому немає необхідності.
3.

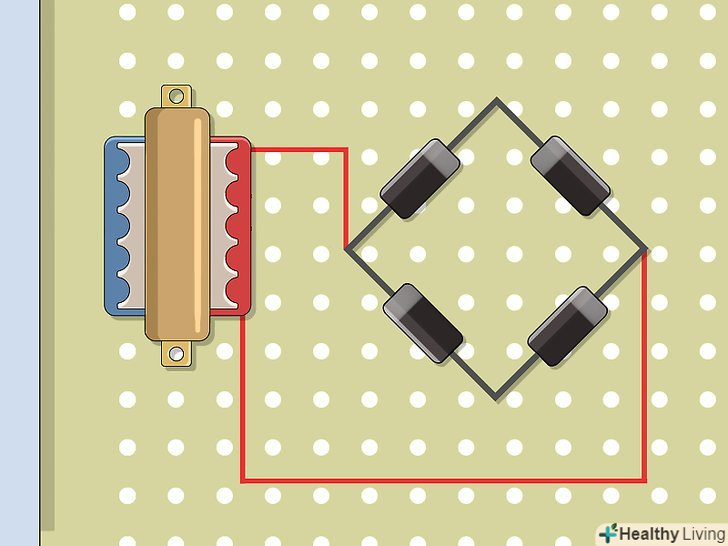

   Підключіть контакти трансформатора до верхнього і нижнього кутів ромба. у трансформатора є червоний і чорний дроти, які з'єднуються з джерелом живлення, а також два інших дроти внизу, які слід підключити до випрямляча. Обмотайте оголений кінець одного з цих проводів навколо з'єднання діодів у верхньому кутку ромба. Другий провід пустіть вниз і обмотайте його навколо контактів діодів в нижньому кутку ромба. ^[6]

   • Дроти від трансформатора будуть живити ланцюг.
   • Переконайтеся, що дроти надійно з'єднані з діодами, інакше струм буде слабкіше.
   • Не має значення, який провід під'єднати до якого кута ромба.
4.
   Обмотайте дроти навколо лівого і правого кутів ромба. Візьміть мідні дроти з ізоляцією різного кольору-через них буде проходити сигнал постійного струму. Обмотайте кінець одного проводу навколо лівого кута ромба так, щоб він контактував з виходами обох діодів. Потім візьміть другий дріт і надійно прикріпіть його кінець до контактів діодів в правому куті ромба. Протягніть обидва дроти до правого краю плати, в сторону від трансформатора. ^[7]

   • Приєднані до лівого і правого кутів ромба дроти будуть знімати з випрямляча сигнал постійного струму.
5.

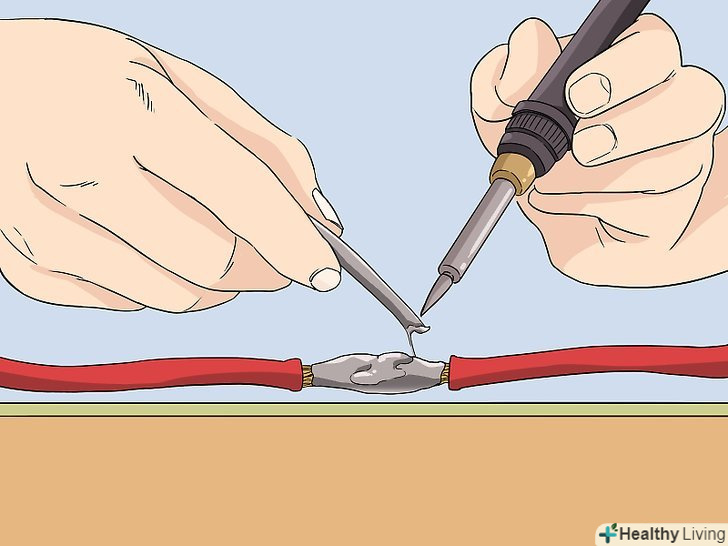

   ПрипаяйтеДроти в місцях з'єднання, щоб надійно закріпити їх. розігрійте паяльник і піднесіть його до одного з кутів ромба (випрямляча). Помістіть над з'єднанням проводів припій і розплавте його. Нанесіть на з'єднання досить рідкого припою, щоб він повністю прикрив знаходяться під ним дроти. Виконайте те ж саме з іншими кутами ромба. ^[8]

   • Припій і паяльник можна придбати в магазині господарських товарів.

   Попередження: будьте обережні при роботі з паяльником, так як його наконечник (жало) може бути дуже гарячим, і ви можете отримати сильний опік.
6.

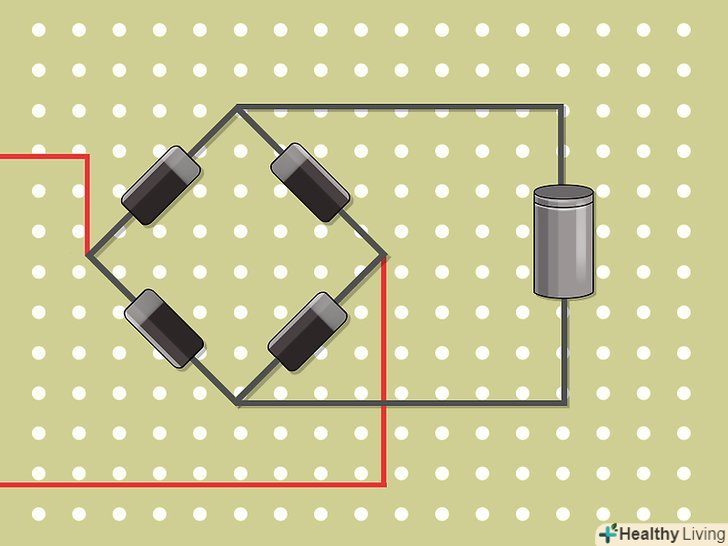

   Підключіть до відходять від діодів проводам фільтруючий конденсатор. після проходження змінного струму через випрямляч сигнал постійного струму буде мати форму імпульсів без постійної напруги. Фільтруючий конденсатор буде накопичувати енергію і згладжувати струм, щоб він був більш постійним. Підключіть позитивний кінець конденсатора до того проводу, який відходить від лівого кута ромба, а негативний кінець — до проводу, що відходить від правого кута. ^[9]

   • Фільтруючий конденсатор можна придбати в магазині електроніки або замовити через Інтернет.
   • Можна припаяти до виходів фільтруючого конденсатора додаткові дроти, якщо ви хочете подати постійну напругу на будь-який пристрій.
   • Можна обійтися і без фільтруючого конденсатора, але в цьому випадку струм в ланцюзі не буде постійним.
7.

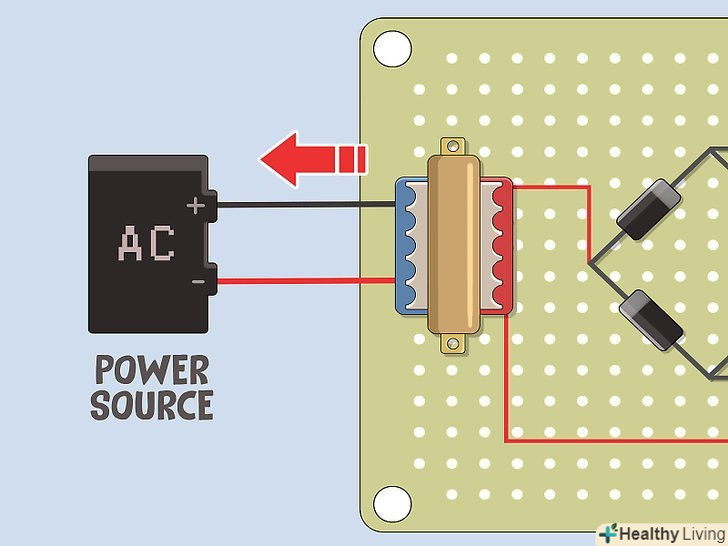

   Підключіть червоний і чорний дроти трансформатора до джерела змінного струму. Трансформатор має червоний і чорний дроти, які слід під'єднати до джерела живлення, щоб подати в ланцюг струм. Підключіть червоний і чорний дроти відповідно до позитивного і негативного виходів Джерела живлення (розетки, батарейки або генератора), щоб подати на ланцюг змінну напругу і перетворити його в постійний сигнал. ^[10]

   • Будьте дуже обережні при приєднанні проводів до джерела живлення, щоб вас не вдарило струмом.

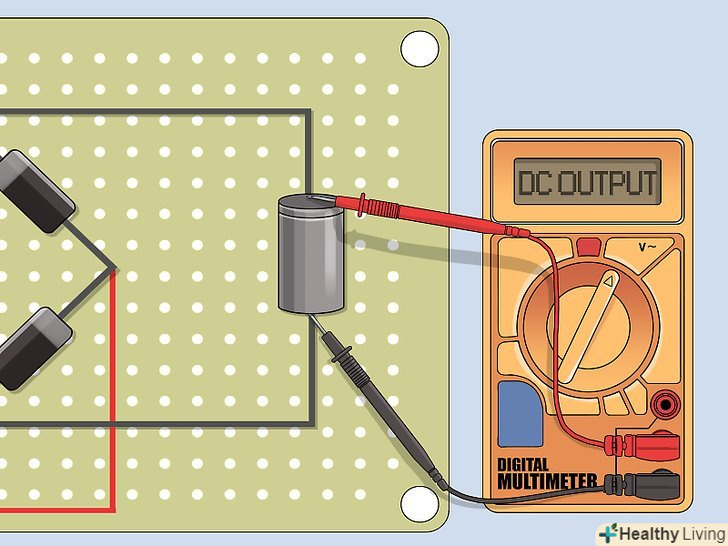

8. Виміряйте постійну напругу на проводах за допомогоюМультиметра . виставте стрілку мультиметра на «DCV» або «V–». Вставте дроти мультиметра в його роз'єми і притисніть щупи до позитивного і негативного виходів фільтруючого конденсатора. На дисплеї висвітиться значення постійної напруги, в яке був перетворений вихідний змінний сигнал джерела струму. ^[11]

   • Можна також під'єднати до проводів фільтруючого конденсатора лампочку постійного струму і перевірити, загориться вона. Якщо лампочка горить постійно і не блимає, перетворювач працює.
