У цій статті ми розповімо вам, як перевірити кабель Ethernet. Для цього знадобиться кабельний тестер будь-якої моделі. Зверніть увагу, що деякі моделі забезпечені знімним приймачем, за допомогою якого кабель можна перевірити в різних кімнатах.
Кроки
Купуйте тестер Ethernet-кабелю.виберіть будь - яку з безлічі моделей. Переконайтеся, що в тестер вставлена батарейка, а потім включіть його.-

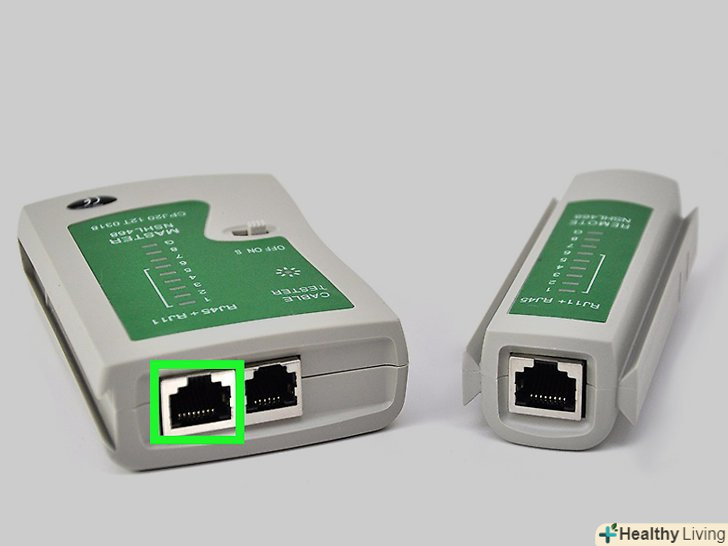

Підключіть один кінець кабелю в роз'єм для вихідного сигналу.у більшості випадків цей роз'єм позначений як "TX".
-

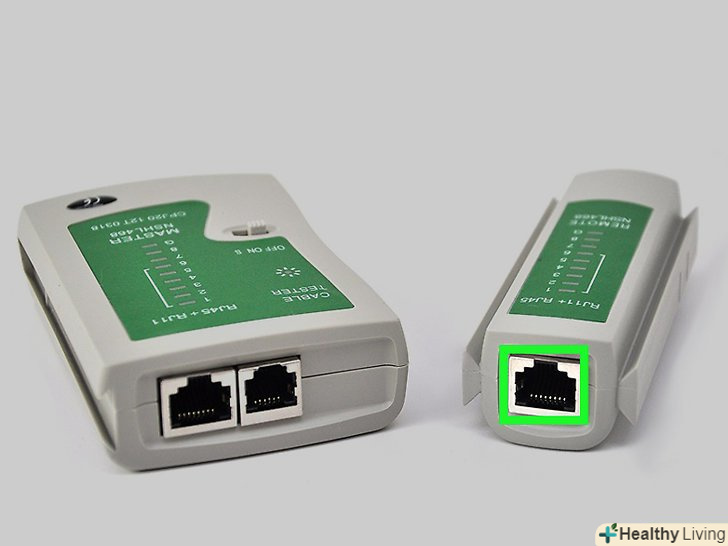

Підключіть інший кінець кабелю до роз'єму для вхідного сигналу.у більшості випадків цей роз'єм позначений як "RX". Деякі моделі тестерів забезпечені знімним приймачем, за допомогою якого кабель можна перевірити в різних кімнатах.[1]
-

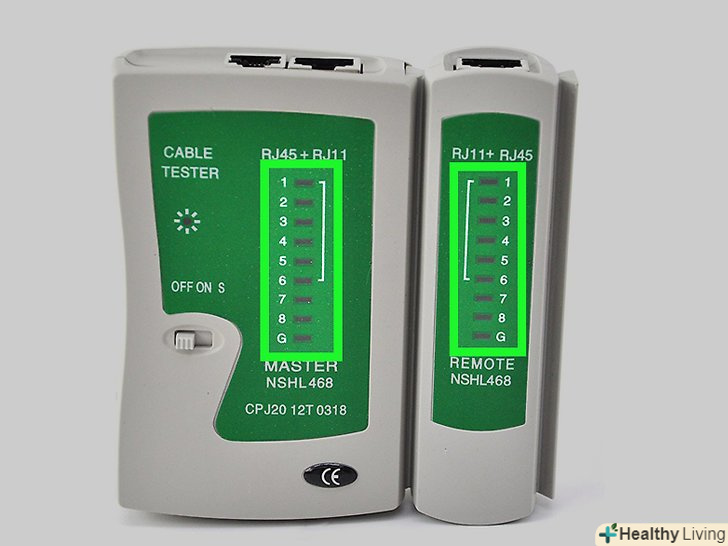

Подивіться на індикатори тестера.на більшості моделей ви знайдете 2 ряди по 8 індикаторів, які відповідають 8 контактам на кожному кінці Ethernet-кабелю. Також ви побачите індикатор " G " (заземлення). Тестер перевірить цілісність кожного контакту кабелю. Якщо загоряться всі (16) індикатори, кабель в порядку. Якщо який-небудь індикатор не загорівся, в кабелі обрив. Не турбуйтеся, якщо не загорівся індикатор "G". Якщо індикатори загоряються не по порядку, у вас перехресний кабель. Ще раз-якщо загорілися всі індикатори, кабель працює нормально.[2]
