Як прочитати маркування конденсатора: 13 кроків

Маркування конденсаторів володіє великою різноманітністю в порівнянні з маркуванням резисторів. Досить складно побачити маркування маленьких конденсаторів, тому що площа поверхні їх корпусів дуже незначна. У цій статті розповідається, як читати маркування практично всіх типів сучасних конденсаторів, вироблених за кордоном. Можливо, на вашому конденсаторі маркування буде нанесена в іншому порядку (в порівнянні з описуваним в цій статті). Більш того, на деяких конденсаторах відсутні значення напруги і допуску – для створення низьковольтної ланцюга вам знадобиться тільки значення ємності.

Метод1 З 2:
Маркування великих конденсаторів

  1. Ознайомтеся з одиницями виміру.основною одиницею вимірювання ємності є фарад (Ф). Один фарад-це величезне значення для звичайної ланцюга, тому побутові конденсатори маркуються дольними одиницями виміру.[1][2]
    • 1ΜF,UF,MF = 1 мкФ (мікрофарад) = 10-6 Ф. (увага! У випадках, не пов'язаних з маркуванням конденсаторів, 1 mF = 1 мФ (міліфарад) = 10-3 Ф)
    • 1NF = 1 НФ (нанофарад) = 10 -9 ф.
    • 1PF,MmF,UuF = 1 ПФ (пікофарад) = 10-12 ф.

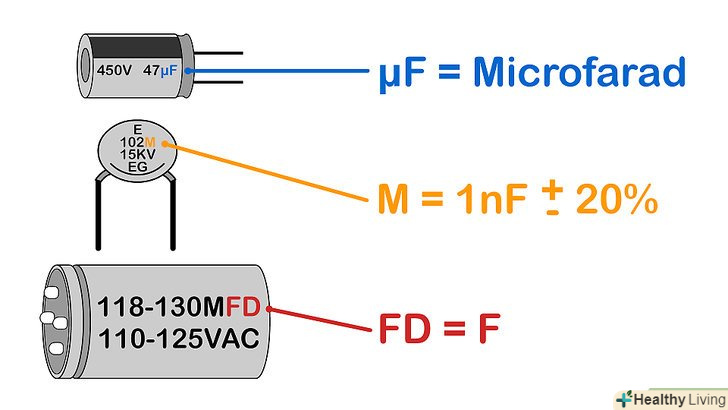

  2. Визначте значення ємності.у разі великих конденсаторів значення ємності наноситься безпосередньо на корпус. Звичайно, можуть бути деякі відмінності, але в більшості випадків шукайте число з однією з одиниць виміру, описаних вище. Можливо, вам доведеться врахувати наступні моменти:
    • Не звертайте уваги на великі літери. Наприклад, маркування "MF « - це mF, тобто мікрофарад (тут маркування» MF «не означає» мегафарад", так як конденсатори з такою ємністю не існують).
    • Зверніть увагу на маркування "fd". Це скорочення від англійського слова "farad" (фарад). Наприклад, маркування "mmfd" - це mmf, тобто пікофарад.
    • Будьте обережні з маркуванням, що складається з числа і всього однієї літери, наприклад, «475m». Таке маркування, як правило, наносять на маленькі конденсатори.[3] у цьому випадку перейдіть до наступного розділу цієї статті.

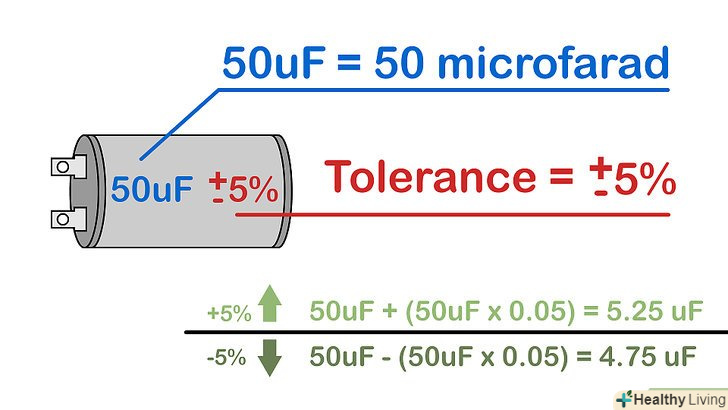

  3. Визначте значення допуску. На корпус деяких конденсаторів наноситься значення допуску, тобто допустиме відхилення номінальної ємності від зазначеної; враховуйте цю інформацію, якщо при складанні електроланцюга необхідно знати точне значення ємності конденсатора. Наприклад, якщо на конденсаторі нанесена маркування " 6000uF + 50% / -70%", то його максимальна ємність дорівнює 6000+(6000 * 0,5)=9000 мкФ, а мінімальна– 6000-(6000*0,7)=1800 мкФ.
    • Якщо відсотки не вказані, шукайте букву, розташовану окремо або після чисельного значення ємності. Певна буква позначає конкретне значення допуску. Для інтерпретації такого маркування перейдіть до п'ятого кроку наступного розділу.

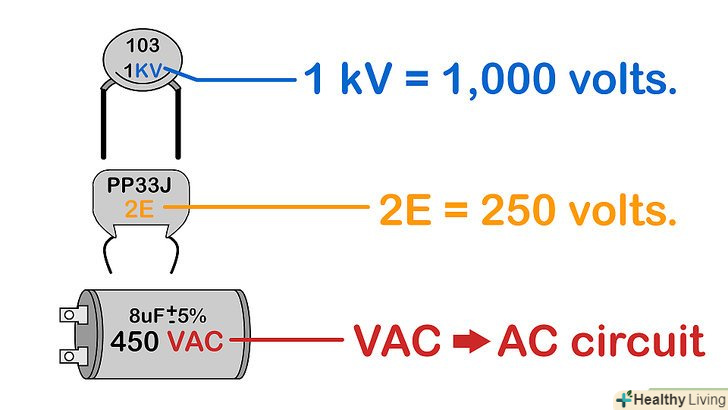

  4. Визначте номінальну напругу. якщо корпус конденсатора досить великий, на ньому проставляється чисельне значення напруги, за яким слідують букви V або VDC, або VDCW, або WV (від англійського Working Voltage – робоча напруга).[4] це максимально допустима напруга конденсатора, яке вимірюється в вольтах (В).
    • 1 кВ = 1000 В.
    • Якщо для маркування напруги використовується тільки одна буква або одна цифра і одна буква,перейдіть до сьомого кроку наступного розділу. Якщо на корпусі конденсатора значення напруги взагалі немає, використовуйте такий конденсатор виключно при складанні низьковольтних ланцюгів.
    • Якщо ви збираєте ланцюг змінного струму, використовуйте конденсатор, призначений спеціально для такого ланцюга. Не використовуйте конденсатор, розрахований на ланцюг постійного струму, якщо ви не знаєте, як перетворити номінальну напругу і як безпечно використовувати такий конденсатор в ланцюзі змінного струму.[5]

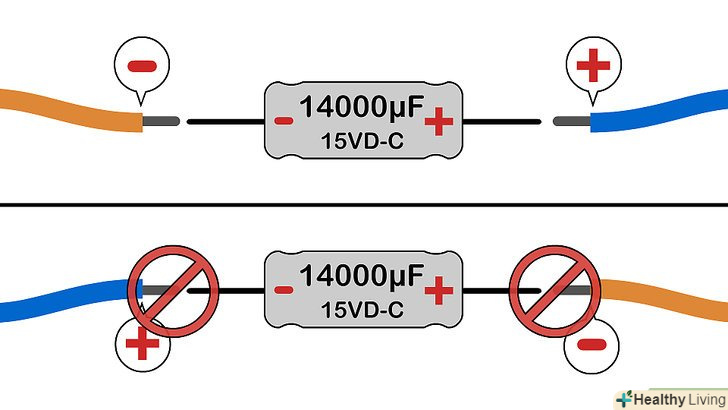

  5. Пошукайте Символи «+» або «-».якщо на корпусі конденсатора присутній один з цих символів, такий конденсатор поляризований. В цьому випадку підключіть позитивний ( » + " ) контакт конденсатора до позитивної клеми Джерела живлення; в іншому випадку може статися коротке замикання конденсатора або конденсатор може вибухнути.[6] якщо символів » + « або » - " на корпусі немає, ви можете включати конденсатор в ланцюг так, як вам завгодно.
    • Для позначення полярності на деякі конденсатори наносять кольорову смугу або роблять кільцеподібне поглиблення. Таке маркування позначає негативний ( » - " ) контакт на алюмінієвих електролітичних конденсаторах (форма таких конденсаторів аналогічна формі консервної банки). На танталових електролітичних конденсаторах (дуже маленькі) таке маркування позначає позитивний ( « + » ) контакт.[7] не звертайте увагу на кольорове маркування, якщо на корпусі є Символи » + " або " » " або якщо розглянутий конденсатор не є електролітичним.

Метод2 З 2:
Інтерпретація маркування конденсаторів

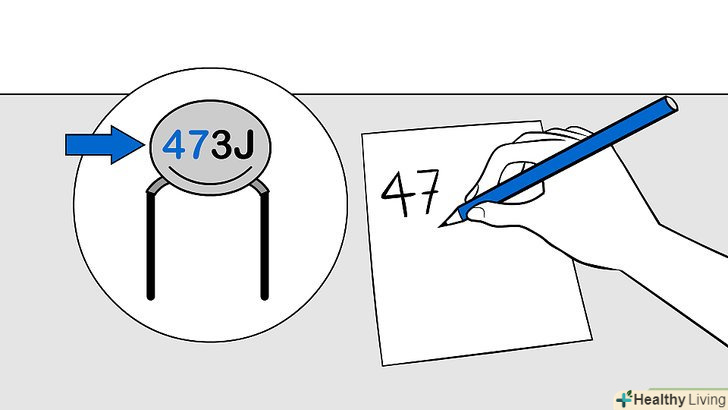

  1. Запишіть перші дві цифри значення ємності.якщо конденсатор маленький і на його корпусі не поміщається значення ємності, воно маркується відповідно до стандарту EIA (це справедливо для сучасних конденсаторів, чого не скажеш про старі конденсатори). Для початку запишіть перші дві цифри, а потім зробіть наступне:[8]

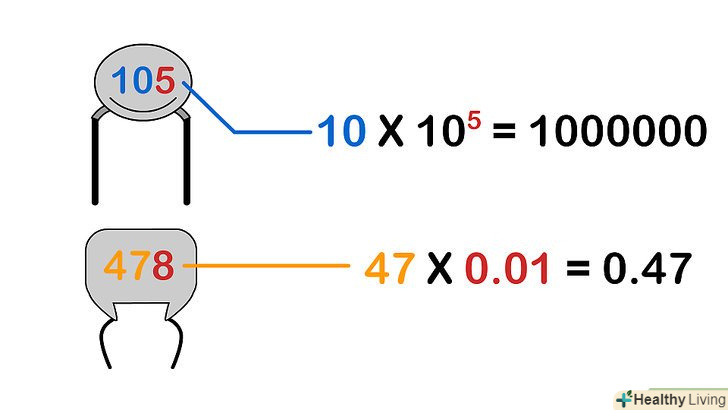

  2. Скористайтеся третьою цифрою як множник нуля.якщо ємність конденсатора маркується трьома цифрами, то таке маркування інтерпретується наступним чином:
    • Якщо третиною цифрою є цифра від 0 до 6, до двох перших цифр припишіть відповідну кількість нулів. Наприклад, маркування " 453 " - це 45 x 103 = 45000.
    • Якщо третьою цифрою є 8, помножте перші дві цифри на 0,01. Наприклад, маркування " 278 " - це 27 x 0,01 = 0,27.
    • Якщо третьою цифрою є 9, помножте перші дві цифри на 0,1. Наприклад, маркування «309 " - це 30 x 0,1 = 3,0.

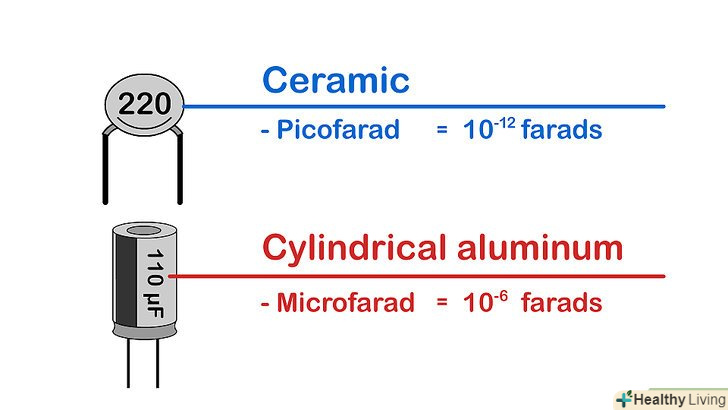

  3. Визначте одиниці виміру . У більшості випадків ємність найменших конденсаторів (керамічних, плівкових, танталових) вимірюється в пікофарадах (пФ, pF), які рівні 10-12 Ф. ємність великих конденсаторів (алюмінієвих електролітичних або двошарових) вимірюється в мікрофарадах (мкФ, uF або µF), які рівні 10-6 ф.[9]
    • Можливо, на корпусі конденсатора буде проставлена буква, що позначає одиницю виміру, наприклад, p – пікофарад, n – нанофарад, u – мікрофарад. Але якщо після цифр стоїть одна буква, швидше за все, цемаркування значення допуску, а не маркування одиниці виміру (як правило, букви «p» і «n» в маркуванні значення допуску не беруть участь, але бувають винятки).

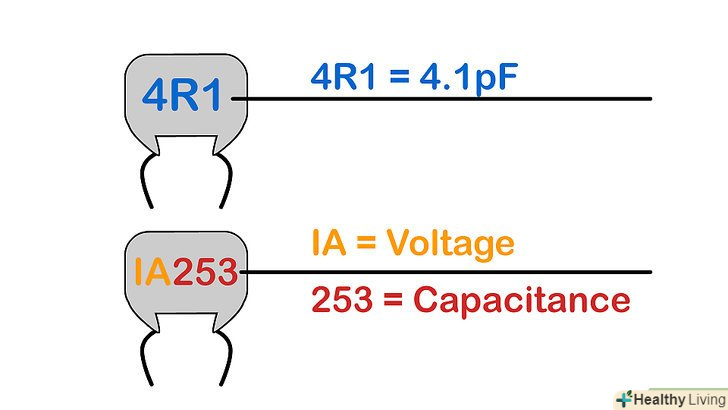

  4. Інтерпретуйте маркування, що включає літери . Якщо одним з перших двох символів маркування є буква, інтерпретуйте це наступним чином:
    • Замініть букву " R " на десяткову кому і отримаєте значення ємності, вимірюване в пікофарадах. Наприклад, маркування " 4R1 " - це ємність, рівна 4,1 ПФ.[10]
    • Літери "p», «n»," u " позначають одиницю виміру (пікофарад, нанофарад, мікрофарад, відповідно). Замініть ці літери на десяткову кому. Наприклад, маркування "N61 « – це ємність, рівна 0,61 нФ; аналогічно,» 5u2" - це 5,2 мкФ.[11]
    • Наприклад, маркування "1a253" потрібно розбити на дві частини. Маркування "1a"свідчить про[12]

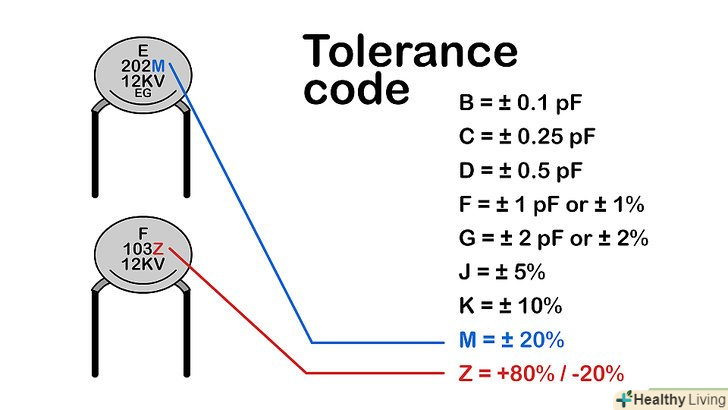

  5. Визначте значення допуску керамічних конденсаторів.керамічні конденсатори мають плоску круглу форму і два контакти. Значення допуску таких конденсаторів наводиться у вигляді однієї літери безпосередньо після тризначного маркера ємності. Допуск-це допустиме відхилення номінальної ємності від зазначеної. Якщо необхідно знати точне значення ємності, інтерпретуйте маркування наступним чином:[13]
    • B = ± 0,1 ПФ.
    • C = ± 0,25 ПФ.
    • D = ± 0,5 пФ (для конденсаторів з ємністю менше 10 пФ) або ± 0,5% (для конденсаторів з ємністю більше 10 пФ).
    • F = ± 1 пФ або ± 1% (аналогічно букві "D").
    • G = ± 2% або ± 2% (аналогічно букві «D»).
    • J = ± 5%.
    • K = ± 10%.
    • M = ± 20%.
    • Z = + 80% / -20% (якщо в списку потрібної літери немає, враховуйте зазначену ємність конденсатора.[14])

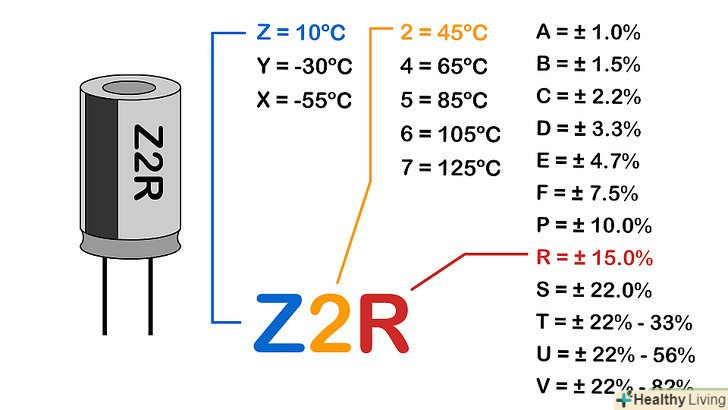

  6. Визначте значення допуску, коли маркування має вигляд «буква-цифра-буква». таке маркування наноситься на багато типів конденсаторів і інтерпретується наступним чином: [15]
    • Перший символ (буква) позначає мінімальну температуру.Z = 10ºC, Y = -30ºC, X = -55ºC.
    • Другий символ (цифра) позначає максимальну температуру.2 = 45ºC, 4 = 65ºC, 5 = 85ºC, 6 = 105ºC, 7 = 125ºC.
    • Третій символ (буква) позначає зміну значення ємності в межах зазначених температур, починаючи з найбільш точного:А = ± 1,0%, і закінчуючи найменш точним: V = 22,0%/-82%. R є одним з найпоширеніших символів: R = ±15%.[16]

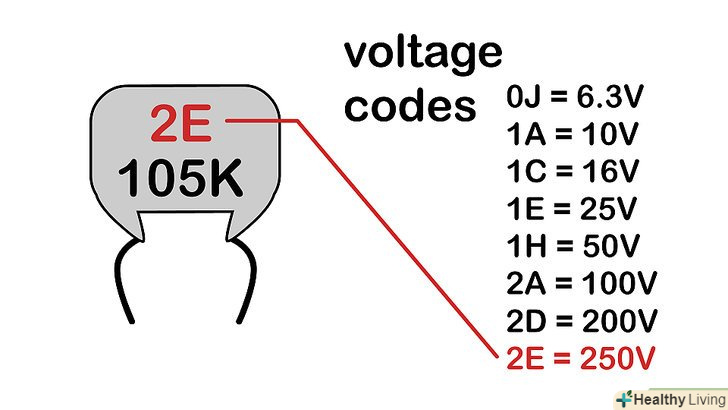

  7. Визначте значення напруги . Повний список символів наводиться в таблиці стандарту EIA, але в більшості випадків використовуються наступні Символи, що позначають максимально допустиму напругу (значення наведені тільки для конденсаторів, призначених для ланцюгів постійного струму):[17]
    • 0J = 6,3 В
    • 1A = 10 В
    • 1C = 16 в
    • 1E = 25 В
    • 1h = 50 В
    • 2A = 100 В
    • 2D = 200 в
    • 2E = 250 В
    • Якщо напруга позначається лише однією літерою, це є скороченням маркерів, наведених вище. Якщо ж перед буквою стоїть цифра, наприклад, 1а або 2а, інтерпретуйте таке маркування по ситуації.
    • Для інтерпретації менш поширених символів зверніть увагу на першу цифру. 0 – менше 10 В; 1 – 10-99 В; 2-100-999 В і так далі.

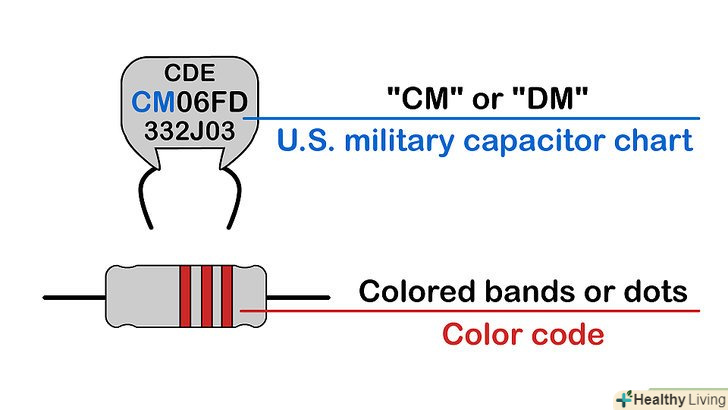

  8. Інтерпретація інших маркувань.старі конденсатори або конденсатори, виготовлені для особливих потреб, можуть використовувати інше маркування. У цій статті Інші види маркувань не розглядаються, але наступні поради підкажуть вам, де шукати потрібну інформацію.
    • Якщо маркування конденсатора являє собою довгий ряд символів, що починається з "СМ» або "DМ", такий конденсатор виготовлений для потреб армії США.[18]
    • Якщо маркування являє собою набір кольорових смуг або точок, шукайте інформацію про кольорове маркування конденсаторів.[19]

Поради

  • По маркуванню можна визначити значення робочої напруги конденсатора. Конденсатор повинен бути розрахований на напругу, яка більше напруги у вашій ланцюзі; в іншому випадку ви зіткнетеся зі збоями в роботі ланцюга (можливо, конденсатор вибухне).
  • 1000000 пФ (пікофарад) = 1 мкФ (мікрофарад). Ємності багатьох конденсаторів близькі (певною мірою) до зазначеної величини, тому ємність може приводитися як в пікофарадах, так і в мікрофарадах. Наприклад, якщо ємність конденсатора дорівнює 10000 пФ, швидше за все, вона буде приведена як 0,01 мкФ.
  • Так, визначити ємність тільки за формою і розміром не вдасться, але її можна приблизно визначити на основі того, як використовується конденсатор:
    • Найбільші конденсатори знаходяться в телевізійних моніторах і в блоках живлення. Кожен з них може мати ємність від 400 до 1000 мкФ. Якщо з подібним конденсатором неправильно звертатися, то це може привести до летального результату.[20][21]
    • Великі конденсатори можна знайти в старих радіоприймачах, їх ємність може становити від 1 до 200 мкФ.[22]
    • Керамічні конденсатори, як правило, менше великого пальця; вони кріпляться до схеми двома штифтами. Вони широко використовуються і їх ємність варіюється від 1 пФ до 1 мкФ, а іноді доходить до 100 мкФ.[23]

Попередження

  • Будьте обережні, працюючи з конденсаторами великої ємності, так як вони накопичують небезпечний для життя заряд електрики. Такі конденсатори розряджають за допомогою відповідного резистора. Не замикайте накоротко конденсатор великої ємності-це може привести до його вибуху.
