розмотайте мережевий кабель на необхідну довжину, про всяк випадок з невеликим запасом.якщо на кабелі плануються захисні ковпачки, одягніть їх перед зачисткою кабелю і переконайтеся, що ковпачки правильно орієнтовані.
-

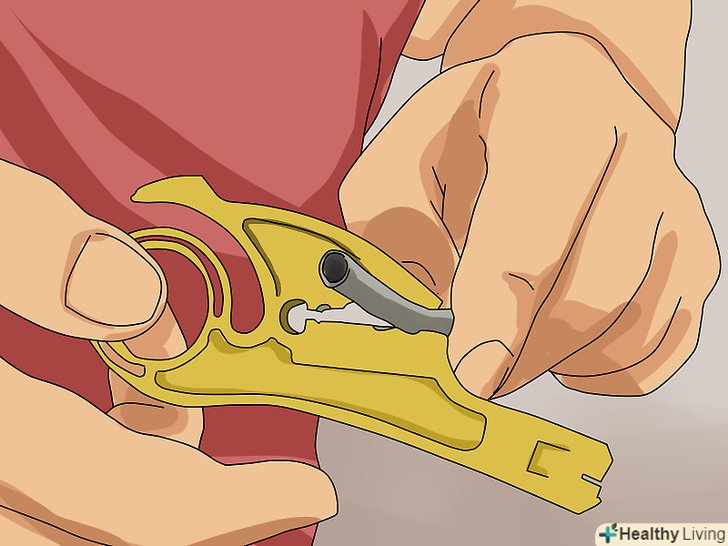

обережно видаліть зовнішню оболонку кабелю.Будьте обережні, надрізаючи оболонку, щоб не надрізати або обрізати внутрішні дроти. Цього можна досягти, наприклад, розрізавши оболонку уздовж ножицями або ножем приблизно на 3 см в напрямку «від себе». Це зменшить ризик надрізання ізоляції проводів. За допомогою капронової нитки, або при її відсутності, самими проводами, відокремте оболонку, тримаючи її однією рукою, а інший витягаючи з неї нитку або дроти. Обріжте відокремлену оболонку і укоротіть проводу приблизно до 30 мм. Перед вами опиняться 8 провідників, сплетених в 4 пари. Кожна пара складається з одного кольорового і одного білого дроту з поздовжньою смужкою того ж кольору.
-
перевірте дроти на наявність порізів, що оголюють мідні жили.якщо ви порушили ізоляцію будь-якого проводу, вам потрібно обрізати цю частину кабелю цілком і почати з першого кроку. Оголена мідь сприяє виникненню наведень, погіршення швидкості передачі або повної відсутності зв'язку. Дуже важливо, щоб ізоляція всіх мережевих кабелів залишалася недоторканою.
-

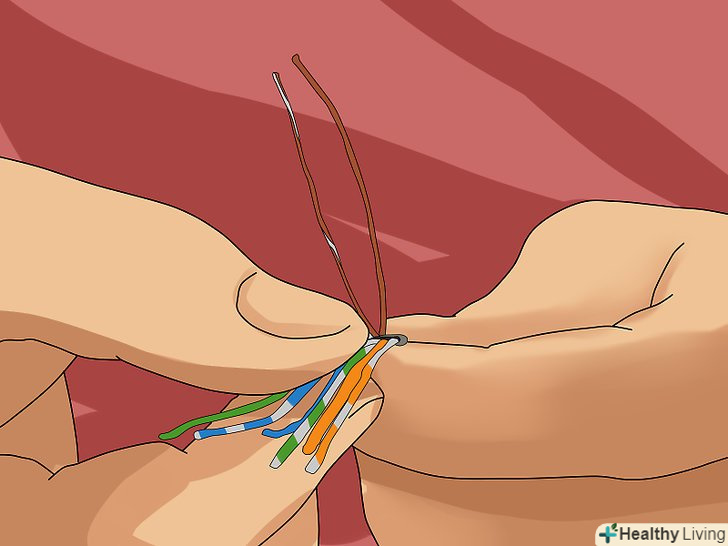

розплетіть пари і вирівняйте дроти між пальцями.білу капронову нитку обріжте і викиньте (дивіться попередження). Щоб спростити завдання, обріжте дроти приблизно до 2 см від краю зовнішньої оболонки.
-
розкладіть дроти відповідно до обраної вами специфікацією.існує два методи розкладки Т568А і Т568В. використання тієї чи іншої розкладки визначається тим, що буде з'єднувати кабель. "Прямий" кабель використовується для з'єднання пристроїв різного рівня (наприклад, комп'ютера і комутатора). Два однакових пристрої вимагають кабелю» кросовер", у якого один кінець обтиснутий розкладкою 568A, а інший – 568B.
[1] у нашому прикладі ми використовуємо розкладку 568B, але немає нічого складного в тому, щоб адаптувати цю інструкцію і до альтернативної розкладці.
- 568B-розташуйте дроти в наступному порядку, зліва направо:
- біло-оранжевий
- Помаранчевий
- Біло-зелений
- Синій
- Біло-синій
- Зелений
- біло-коричневий
- Коричневий
- 568A-зліва направо:
- Біло-зелений
- Зелений
- біло-оранжевий
- Синій
- Біло-синій
- Помаранчевий
- біло-коричневий
- Коричневий
-

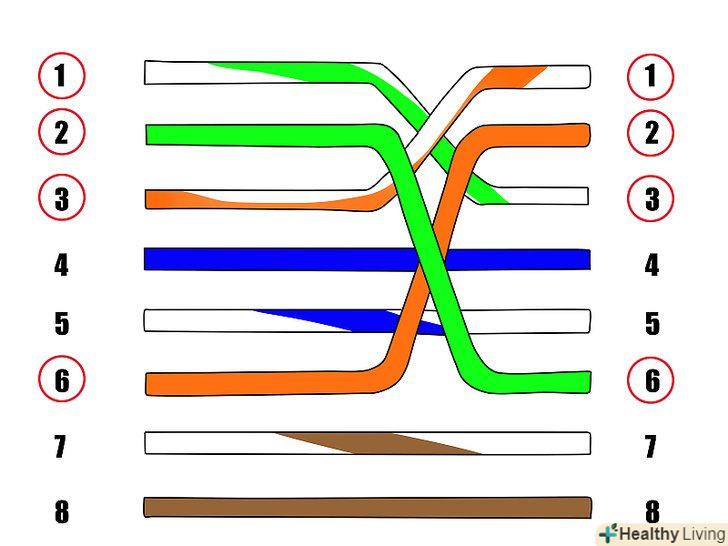

ви можете використовувати мнемотехніку 1236-3612 для запам'ятовування, які пари повинні бути поміняні місцями.
-
затисніть вказівним і великим пальцями дроти так, щоб вони знаходилися в одній площині. перевірте, що обрана колірна послідовність збереглася, і дроти не переплуталися. Ображати дроти до 13 мм від краю зовнішньої оболонки; вона повинна увійти в 8P8C коннектор на 6 мм, а це якраз і означає, що в коннекторі залишається тільки 13 мм для проводів. Залишаючи більше 13 мм довжини розплетених провідників, ви ризикуєте погіршити якість кабелю. Переконайтеся, що після обрізки краю проводів шикуються в лінію і обрізані чисто, інакше можливі ситуації, коли або не буде контакту в роз'ємі, або провідники переплутаються всередині коннектора під час вставки.
-
Зберігайте порядок і плоске розташування проводів, коли вставляєте їх в роз'єм RJ-45, орієнтований плоскою стороною вгору.біло-помаранчевий провід повинен бути зліва, якщо дивитися на роз'єм зверху. Ви можете переконатися в тому, що всі дроти на своїх місцях, подивившись на роз'єм з переднього торця. Ви повинні бачити кожен провід, як показано на правому нижньому фото. Може знадобитися невелике зусилля, щоб дроти надійно розташувалися на своїх місцях. Зовнішня оболонка кабелю теж повинна увійти в коннектор на глибину близько 6 мм, допомагаючи надійно зафіксувати кабель в роз'ємі після обтиску. Можна розтягнути сорочку кабелю до потрібної довжини. Перевірте, що дроти не переплуталися під час вставки в роз'єм і зберігають правильну розкладку.
-

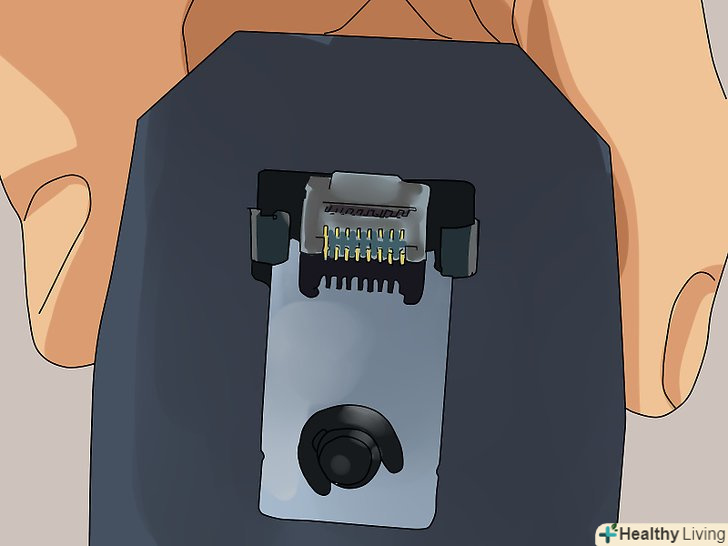

помістіть підготовлений роз'єм в обтискні кліщі.сильно стисніть ручки інструменту. Ви повинні почути тріск. Коли ви закінчите обтискати кабель, ручки кліщів повернуться у вихідне положення. Можна повторити обтиск для надійності.
-

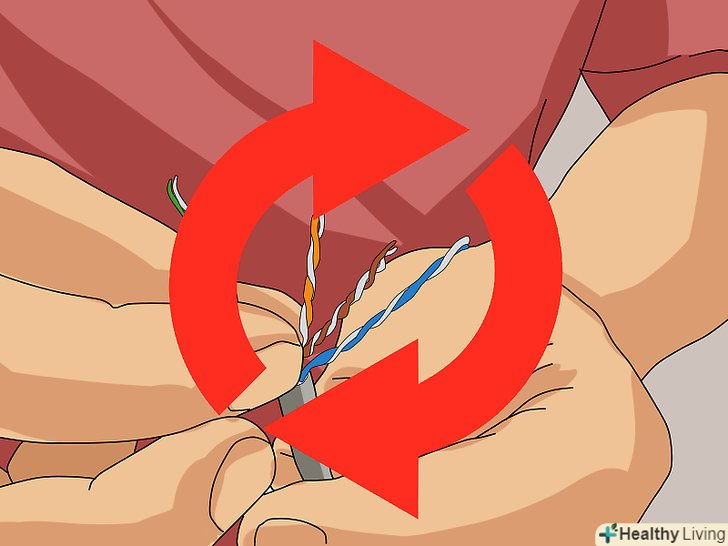

повторіть попередні кроки з іншим кінцем кабелю.вибір розкладки (568A або 568B) буде залежати від того, який кабель ви робите, прямий або кросовер.
-

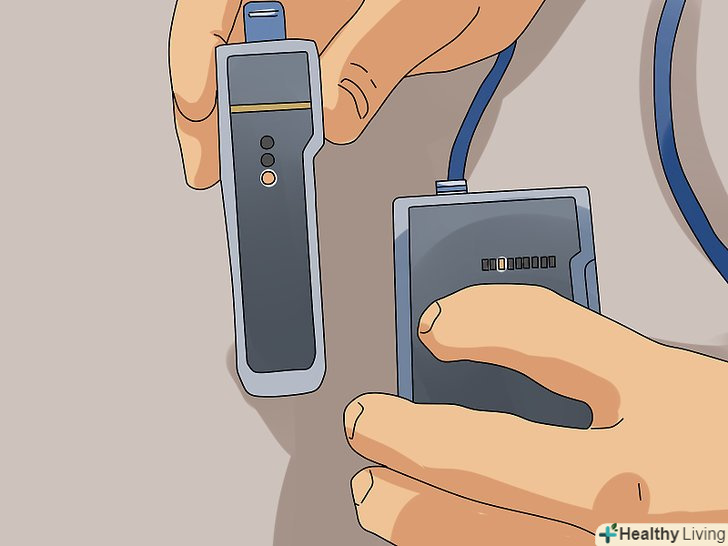

перевірте кабель, щоб переконатися в його працездатності в реальних умовах.кабелі з неправильною розкладкою або поганим контактом можуть стати головним болем при роботі з ними. До того ж, при використання харчування по мережевому кабелю (PoE), все більше завойовує ринок, кабелі з переплутаними парами можуть привести до фізичного пошкодження комп'ютерів або телефонного обладнання, роблячи ще більш критичним правильне розташування проводів. Простий кабель-тестер може швидко надати інформацію про правильність обтиску. Якщо у вас немає тестера під рукою, просто перевірте з'єднання між відповідними контактами.
